스테인레스 금속은 에지 트리밍과 길이 기관총 대형 게지에 잘렸습니다

대형 게지 스테인레스 강판은 에지 트리밍과 길이 기관총에 잘렸습니다


대형 게지 스테인레스 강판은 똑같은 계측기 보통 탄소강의 그것이 시트로 덮는 길이 두배에 삭감의 관세를 요구합니다, 한편 롤러가 코팅된 PU입니다, 그것이 길이에 줄여진고 정밀도 과중한 업무입니다, 그것의 비용이 길이 선 예산에 대한 기준 절단 보다 더 많이 입니다.

SUS200, SUS400 시리즈인 SUS300과 같은 스테인레스 강은 정상적 탄소강 항복 강도 ≤270Mpa 장력 strength≤465Mpa, 스테인레스 강 시트력 항복 강도 ≤500Mpa 장력 strength≤800Mpa와 비교했습니다


구성과 매개 변수 :

참조를 위한 SUS410 스테인레스 강 생산인 SUS201, SUS304 :


캐릭터들 :

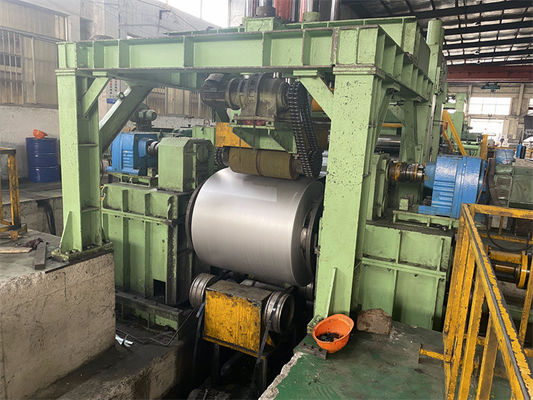

1.언코일러 / 디코일러

길이 선에 대한 심부 채굴은 대형 게지의 무거운 강철 코일을 취급합니다. 언코일러는 두배 맨드릴과 강한 슬라이딩 베이스를 가지고 있습니다.

각각 맨드릴은 3 단계, 유압 실린더에 의한 2 맨드릴의 개시와 마감을 가지고 있습니다.

언코일링 안정성을 보장하기 위해, 언코일러 토대의 위에 설치된 후방 장력 메커니즘.

2. 문형 틀 코일 헤드 오프너

프레임의 위에 롤러를 똑바르게 하면서, 문형 틀은 스너버 압연 롤러로, 매우 강합니다.
수력 스너버 롤은 강철 코일의 위에 누르고 그것의 아래로 누르는 각이 조정할 수 있습니다

교정 롤러는 스트립 머리를 추적하고 그것을 똑바르게 하도록 앞으로 뒤처져서 미끄러질 수 있습니다.

직선화 롤러 압력 코일이 진행하는 동안 프리레벨러에 설치된 셔블링 플레이트는 코일 헤드를 지원합니다.

3. 첫번째 2+5 프리 균등기

강철 코일의 내부 응력을 릴리프링, 롤러는 거대하고 강하고, 롤러 표면이 경화되고 크롬이 코팅했습니다

구호에 해제 상태에 대한 언코일링 굽힘 응력.

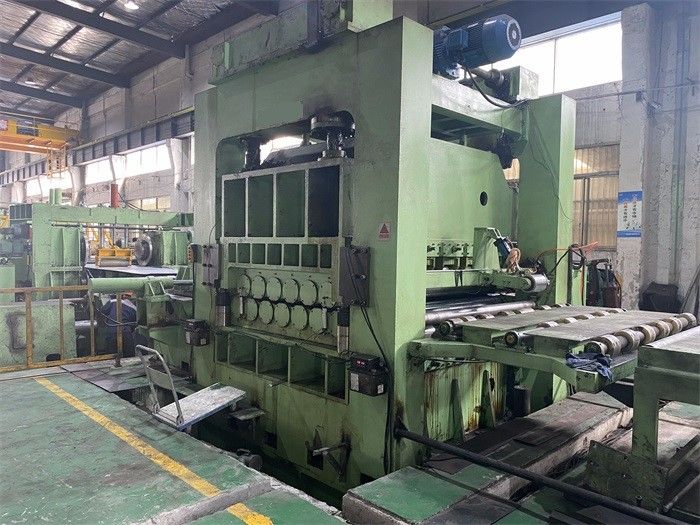

4. 과중한 업무 균등기

과중한 업무 균등기의 수는 13 PC, 11 PC 또는 9 PC일 것입니다, 롤러의 지름이 180 밀리미터 -230mm -300mm일 것입니다,
상부롤러와 더 낮은 롤러의 더 갭과 각은 조정될 수 있습니다.

싱크로 절단동안, 이것이 롤러 자국을 남기지 않고 강 플레이트면을 보호하여 잘 위한 어떤 정지 레벨링, 끊임없이 강철판을 누르지 않고 일하는 균등기

전단기가 잘리는 정지일 때, 균등기는 부호기 측정 하에 부여잡히고 막습니다.

5. 유압 절단기

트랙 전단기 : 동시작동 고주파 절단과 강한 골조, 시어링을 위한 강한 수력 방송국, 운영하는 동시작동 트랙킹 강철판을 위한 큰 서보 모터.

수력 로킹 시어는 부호기 측정보다 싸게 파는 정지입니다.

6. 적재 장치

 핵무기 창구 적층화가 각각 시트를 롤러 아암에서 받고 리프팅 테이블에 아래 시트 가을을 공개하기 위해 2개 팔을 엽니다.

롤 테이블은 밖으로 싸여진 시트를 팩에게 전달합니다.

7. 자동장치는 제어됩니다, 전체 과정이 자동 모드로 PLC 제어 하에 있습니다.
