알루미늄 코일 알 폴리 길쭉한 슬리팅 라인 기계 0.15 -1.5 x 1600

알루미늄 코일 알 폴리 길쭉한 슬리팅 라인 기계 0.15 -1.5 x 1600


알루미늄 코일 알루미늄 엽의 길쭉한 절단 기계는 특히 알루미늄 코일의 롤링, 길쭉한 절단 및 롤링 프로세스를 위해 설계되었습니다.특히 O 상태의 알루미늄 코일 (Al2Q3) 의 절단. 알루미늄 소재는 가볍고 얇고 부드럽고 절단 정확성과 롤링 정확성에 대한 요구 사항이 매우 높습니다.장비 제조의 정밀 수준을 반영하는

전체 절단 라인은 저장 플랫폼, 이동식 열기, 전면 저장 덩어리, 이동식 측면 가이드, 디스크 절단 기계 (복부 절단 기계가 사용 가능), 오프라인 가장자리 윙링 기계,아니2 루퍼 저장, 사전 분리, 긴장 스테이션 (판 + 두 롤 유형), 후면 셰어 머신, 측정 디플렉터 롤러, 프레스 분리 장치, 리코일러 및 배하차.그 중, 각 부품의 구조 설계 및 구성 수준은 고속 정밀 절단 및 와일링의 요구 사항을 달성하기 위해 높은 정밀 수준에 도달해야합니다.

장비의 특징:

1이 절단 라인은 금속 판의 표면 보호를 완전히 고려합니다: 롤러 드럼의 팬 모양 블록은 톱니 모양의 겹쳐집니다.프레스 롤러와 전환 롤러 모두 랩 된 고무 롤러, 그리고 리콜러는 원활한 롤링입니다.

2입구 루프 교차 브릿지는 활 모양의 공급 장치를 포함한 리프팅 유형이며 초음파 검출은 충분한 유연한 재료 저장을 달성합니다.

3- 유클러 대의 수압 확장 및 수축, 자동 센터링, 공기 제동 및 루프 저장에 활성 공급.

4모바일 측면 가이드 스테이션은 재료 수신, 클램핑 및 깎기 기계를 포함합니다. 디스크 커터에 재료 공급을 달성하기 위해 롤링 헤드를 연결 할뿐만 아니라,하지만 또한 저장 덩어리에 활성 공급을 충족.

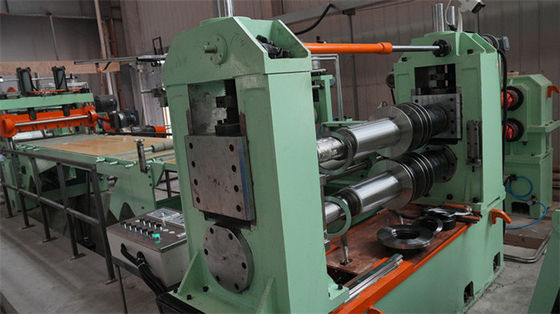

5길쭉한 절단 절단: 디스크 블레이드, 상부와 하부 블레이드 샤프트의 평행 절단, 볼 스크루 리퍼로 상부 블레이드 샤프트의 서보 압축, 리프팅 정확성을 제어하는 전자 릴러,반축운동 및 승강차 제거 장치는 정확성을 보장하며, 0.005mm 내의 블레이드 샤프트 축운동.

6. 오프라인 가장자리 스크랩 와일딩 머신: 가장자리 스크랩은 자유롭게 구덩이에 떨어지고 구덩이 밖으로 끌려서 롤로 수집됩니다.꼬리가 루프에 떨어지는 것을 방지하기 위해 전환 가이드 테이블에 필트 압력판이 있습니다.

7. 스트립 분리 메커니즘: 스트립 크기에 따라 디스크 조각을 분리 스트립의 위치를 배치, 그리고 스트립 세 번 분리 통해 깔끔하게 분리되도록.

8. 플레트 긴장 이외에, 이중 롤러 긴장, 세르보 제어 긴장, 높은 정확도로 안정적이고 조절 가능한 긴장.

9속도 측정 굴곡 롤러: 롤러 지름은 상대적으로 크며, 굴곡 각도 및 속도 규제 요구 사항에 적응하기 위해 속도 측정 및 회전 스트립을 통과합니다.

10압력 분리 메커니즘: 수압 가이드 컬럼은 직접 압력을 가하고 균일 압력이 수동적으로 상승하여 깔끔하고 신뢰할 수있는 스트립 분리.

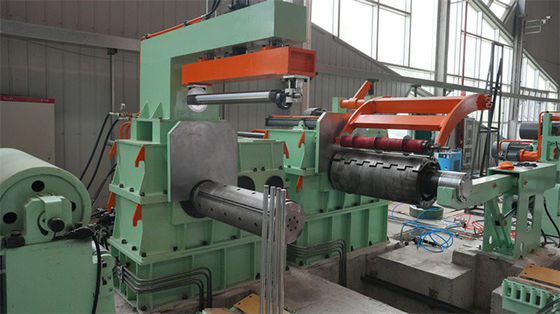

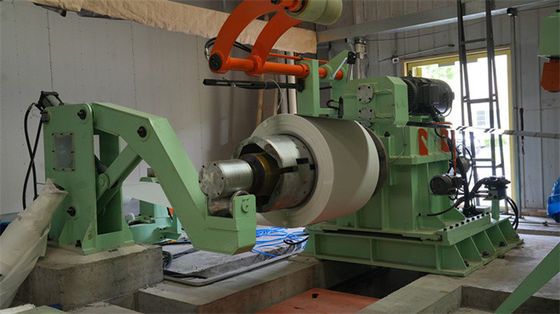

11. 꿰매지 않는 망드럴 리콜러: 이중 턱 꿰매지 않는 드럼, 내부 확장 블록은 통합 된 수갑으로, 좋은 딱딱성과 높은 정확성; 변주 주파수 일정한 긴장 제어.

구성 및 매개 변수:
