ERW 철관 제작을 위한 완전 자동 전자석 곤포기
Product Details

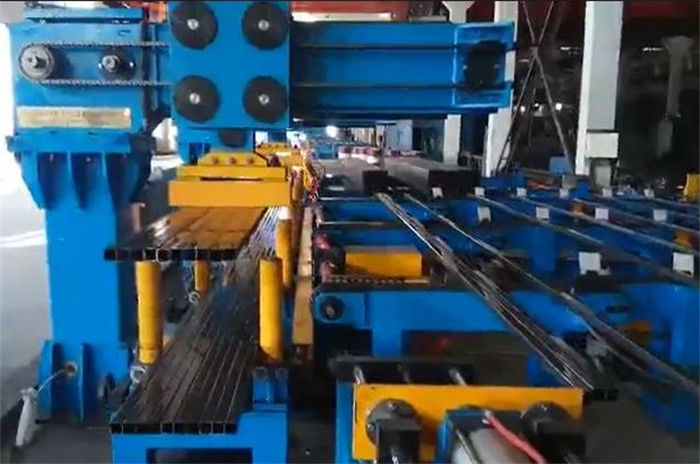

완전 자동 전자 자석 포장 기계
,ERW 철강 파이프 포장 기계
ERW 철관 제작을 위한 완전 자동 전자석 곤포기
모형을 만드세요 : 219 곤포기
- 둥근 파이프 12 내지 8 (Ф21.4-219.2mm)
- 사각 파이프 12 X 12 내지 8 X 8
- 직사각관 1 X 12 내지 8 X 4
-- 배관 길이 : 4m to13m
긁히는 것에서의 파이프를 피하기 위한 PVC 또는 나일론 보호로.
| Sr. | 관경 | 속도 | 보유 당 PC |
| 1 | 12시부터 2시까지입니다 | 25m/min | 마그넷 보유 당 3 PC |
| 2 | 2시 12분 내지 4 | 20m/min | 보유 당 2 PC |
| 3 | 5 내지 8 | 15m/min | 보유 당 1대 pc |
컴퓨터와 기계공 포장 장비에서 포장계 소프트웨어를 구성했습니다.
컴퓨터 포장계 :
1. 많을 위해 패킹 번들의 유형은 요구됩니다, 우리가 편리한 작동을 위해 작동 표시기를 각색합니다
쌓임 형태를 위해 ASTM, BS-EN, 오스트리아 표준을 언급하세요
2. 작동 화면 위의 각 항목의 데이터를 충전하세요.
- 1)첫 페이지는 이미지당 번들 타입, 육각형, 스퀘어, 다이아몬드, 기타 등등으로서 분류됩니다.
- 2)두번째 페이지는 파이프 직경, 사이즈에 따라서 분류됩니다..
- 3)세번째로 페이지는 각각 번들의 파이프 소편에 따라서 있습니다.
3. 위스 기능과 표준 :
·kind와 작동하도록 쉽습니다
·interlink
·Siemens 터치 스크린
·Siemens PLC
전보를 치면서, ·Electric 상자, 운영자는 판벽널을 끼웁니다, 연결이 NEMA 12/IP55에 따릅니다
| Sr. | 유닛 | 수량 |
| 1 | 파이프 협지 장치 | 6Sets |
| 2 | 장치를 계산하는 파이프 | 1개 세트 |
| 3 | 장치를 전달하는 레이어 | 6개 세트 |
| 4 | 주요 Frames主机架 | 1개 세트 |
| 5 |
전자석 적층화와 교차하는 이동 장치 |
6개 세트 |
| 6 | 파이프는 어레잉 장치를 마칩니다 | 1개 세트 |
| 7 | 받는 바구니 | 6개 세트 |
| 8 | 교차하는 이동 대차 | 1개 세트 |
| 9 | 롤러 테이블을 받는 번들 |
2개 그룹 |
| 10 | 가지고 다닐 수 있는 공기 스트래핑기 | 1개 세트 |
| 11 | 저장하는 번들을 위한 교차하는 이동 체인 |
5개 라인 X 2 세트 |
| 12 | 전기 제어 | 1개 세트 |
| 13 |
설치 부속물 : 기초 볼트, 철 패드, 파이프라인, 전기선류와 컨서머블 파트를 배제하세요. |
1개 세트 |
전기 저항 용접법 파이프 기계 상술 :
| 모델 | 관경 | HF 용접공 (KW) | 모터 전원(KW) | 속도 (m/min) |
| Фmm X 밀리미터 | ||||
| HG16 | Ф(7-20) X (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) X (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) X (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 X 2 | 30-80 |
| HG114 | Ф(38-127) X (1.5-4.5) | 300 | 160 X 2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
