제품 상세 정보:
|
| 이름: | 리코일링 선을 길게 베는 스테인레스 강 고속도 정확성 | 입력 재료: | 스테인리스강 코일 |
|---|---|---|---|
| 코일 두께: | 0.2-3.0mm | 코일폭: | 300-1600mm |
| 슬리팅 수: | 3mm x 15스트립 | 코일 중량: | 최대 20T |
| 코일 ID, OD: | 508 밀리미터, 1600 밀리미터 | 슬리터 나이프: | ID240 Ｘ OD350mm |
| 리코일 맨드릴: | 508 밀리미터 | 슬리팅 속도: | 200mpm |
| 전체 전력: | 360kW | 전원 공급기: | 380V, 50HZ, 3PH |
| 강조하다: | 리코일링 선을 길게 베는 고속도 정확성,3 Ｘ 1600 정확성 슬리팅 리코일링 라인,리코일링 라인을 길게 베는 360 KW 정확성 |
||

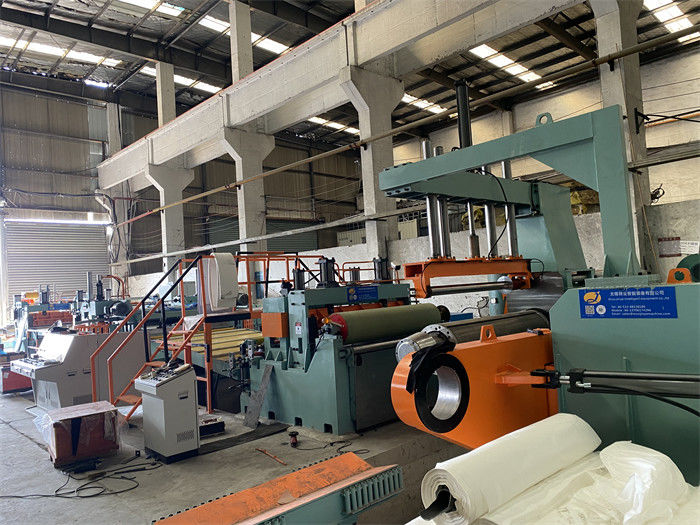

스테인레스 강 고속도 정확성 슬리팅 리코일링 선 (3 Ｘ 1600)
스테인레스 강 슬리팅, 그것이 자료의 표면 결정적 특징이 감안한다는 것 최대 중요성의 입니다 :
매개 변수 :
| 기술과 상술 | |
| 원료 |
AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205와 기타 등등 인장 강도 σb≤800N/mm2, 항복 강도 ≤450N/mm2 0.3-3.0 Ｘ 300-1600mm Ｘ 15T 코일 |
| 완성품 |
3 밀리미터 두께, 최대 12 스트립 ; ≤1.5mm, 최대 30 스트립 최소 30 밀리미터 폭, Φ508mm, Φ1600mm, Φ508mm 내경, Φ1600mm 외경, 최대 15T 중량 |
| 슬리팅 머신 |
활동적 슬리팅 또는 당기기 슬리팅, DC 구동 슬리팅 속도 : 최대 180m/min. 통판 속도 : 0-15m/min 전체 400KW, 접지 부위 30m Ｘ 10m |
| 슬리팅 정확성 |
슬릿폭 tolerance0.10mm, 스트립을 위한 슬릿 camber1.0mm/m의 <300mm> 슬릿은 0.05 밀리미터를 불명확하게 발음합니다 반동 스태거링 ±0.5mm 반동 탑 모양 ±2.0mm |
| 구성 | 브이자 형상 코일 안장, 코일 장하 -- 캔틸레버 맨드릴 언코일링---엘-헤드-피드-, 언론 & 삽으로 일 -- 이중 롤러 위기 공급, 다섯 롤러 균등기 -- 엔드-컷팅----홀 accumulator1 ---- 측면 가이드----디스크 슬리팅 (두배 슬리터) -- 스크라 -eep링 -- 구멍 축적자 2-- 사전 분리자 / Ｔ 더 -이오네르 스트릿 전단기 / 렌 -- 측정 롤러 -- 코일스 프레스 & 분리대 / 리코일러 -- 방전용인 코일스 -- 유압 제어 -- 전기 제어 |
구성 :
| 인물들과 묘사 | |
| 코일 자동차 | 용접 소년, Ｖ 안장, 네명의 기둥 가이드, 수력 업 다운, 모터 드라이브 워킹 |
| 언코일러 | 후방 장력, 수력 중심 정렬, 논문 박리를 풀어 맨드릴, 교류 전동기 기어장치 전송을 비틀거리게 하는 한 개의 확장 이 |
| 코일 헤드 오프너 | 명부와 셔블링 플레이트를 똑바르게 한 스너버 롤 |

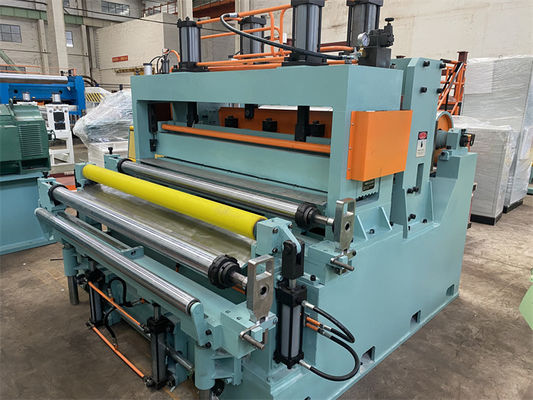

| 프리레벨러 | 코일판과 유압 절단기를 똑바르게 하기 위한 두배 인발 롤과 2 / 3 균등기 |
| 루프 피트 | 한 구멍은 강철 줄을 동기화시키기 위해, 슬리터 뒤에 그리고 긴장 앞에 프리레벨러 뒤에 그리고 슬리터, 다른 구멍 전에 위치했습니다 |
| 측면 가이드 | 길게 째지기 전에 라인의 중앙에서 강철 줄을 보증합니다 |

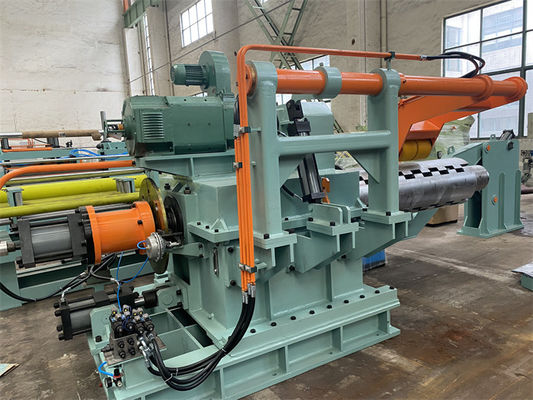

| 슬리터 | 두배 축, 상위 축 업 다운 조절, 모터와 기어박스는 일반 관절, 필요 디스크 나이프, 스페이서, PU 충돌, 베이클라이트 띠 판 세공을 운전합니다. |
| 스크랩 실패 | 줄의 귀, 각각 수평선상이거나 수직인 것, 스트립 검산표로, 제어되고 롤러를 누르는 AC 주파수에 있는 두배 실패들 |
| 텐셔너 | 전향 롤러를 인코딩한 팰트 언론 긴장 |
| 분리대 | 긴장, 리코일러 위의 액압 프레스 분리 판 프레임 전에 2회 분리대 |
| 리코일러 | 수압 확관 반동 맨드릴, 모터와 기어박스 드라이브, 도어 지지부를 흔든 수력 코일 추진기 |
