스테인레스 강을 위해 높은 생산성을 구하는 네 높은 반대 냉간 압연 제분기 파워
전력 절감 높은 생산성 거꾸로 할 수 있는 냉간압연기는 이유 때문에, 냉간 압연 제강소에 경쟁적입니다 :
- 듀얼 변속 기구 감량 비율 : 두꺼운 시트 더 낮은 속도 굴리기, 더 작은 토크와 박판 고속도 굴리기, 이 방법, 구동 모터를 위한 긴장을 위한 더 큰 토크와 긴장은 주로 더 작을 수 있고 소비 전력이 다량을 감소시킵니다.
- 공장 투자는 삭감하는 기어박스에서 증가하지만, 그러나 전력 절감과 훨씬 적은 트랜스가 주로 오랜 시간 동안 비용과 혜택을 충족시킵니다.
- 공장 위의 로드가 가장 항상 적당한 핵심에 있기 때문에, 공장 운영은 더 안정적이고 오래갑니다.
- 만약 교류 전동기가 테이큰 사용일 수 있다면, 전력 절감이 직류 전동기하로 10%일 수 있습니다.
- 우리의 전력 절감 높은 생산성 추운 공장은 매우 성공적이고 인기있는 고객 공장에서 실험되었습니다.
여기에서 예로서 감소한 데 스테인레스 강판을 위한 850 4Hi 거꾸로 할 수 있는 냉간압연기가 필요하세요 :
|
압연 전동기 |
리코일러 모터 | 공장 환원제 | 리코일러 환원제 | |
|
전통적입니다 |
2 X 800Kw Z-560-4 515/1200 440V |
2 X 800Kw Z-560-4 515/1200 440V |
I=9 ;V=305m/min 출력 토크 :267KN.M ; |
mandrelΦ500×850 (I=6.3 ;분 V=299m /) 긴장 :103.8KN ; |
|
고효율 전력 절감 |
2 X 500Kw Z4-500-42 400/1200 440V |
2 X 500Kw Z4-500-42 400/1200 440V |
I=14/9 V=196/305m/min 334.25/214.9KN.M ; |
맨드릴 Φ650×850 I=14/9 V=175/272m/min 긴장 :185.7/119.4KN ; |
|
결론 : 1) 신형 고효율 공장은 거친 압연 가공에서 25% 큰 토크를 가지고 있고 78.9% 큰 긴장, 토크와 긴장이 0.3 밀리미터 아래에 증가하는 속도와 박판에 있는 더 안정적 굴리기에 충분히 완전히 있습니다 ; 2) 전력 절감은 명백합니다, 트랜스가 더 작은 800-900KVA일 수 있습니다. |
||||
권선 가공 :
car→solid 맨드릴 recoiler→4hi 압연기를 로딩하는 (엔트리와 출구 압판을 포함하세요) 수력 결정적 언코일러 →coil--단단한 맨드릴 리코일러 (전기 제어, 자동발전제어 시스템, 수력, 가는 오일 시스템)
구성
- 수경성 자동발전제어 시스템은 두 단계 컴퓨터에 의해 제어됩니다. 그것은 또한 끊임없이 계속되는 롤 갭, 끊임없이 계속되는 롤링 힘, 두께 사전 컨트롤 / 모니터링의 기능을 가지고 있을 뿐만 아니라, 긴장 AGC를 가지고 있습니다.
- 지멘스의 전체 세트가 전자적으로 제어한 코일러가 운전되는 주요 압연기와 좌우는 현재 모터를 지시합니다. (믹스트 말 탄 구조), SCR 전원 공급기
- 압연기는 유압 시스템, 수력 펌핑 조절 시스템, 측면 추진 조절 시스템, 중간 롤의 정부 굴힘 롤, 과정 윤활계통과 장비 윤활계통을 가집니다
- 좌우 코일러는 큰 긴장 단단한 드럼, 긴장 디지털 제어를 채택합니다
- 대의 생산 과정 인터로킹과 장애 경고는 생산 과정의 자동화를 실현하기 위해 프로그램 논리 제어기 (PLC)를 제어됩니다.
- The rolling mill has full hydraulic pressure. It has the control functions of full stroke second flow control, deviation adjustment control, automatic preloading control, thickness pre-control AGC, thickness monitoring AGC, tension/speed AGC, acceleration and deceleration AGC compensation control, roll eccentricity compensation, and rolling process database, data display and operation control, product quality tracking function, high-speed rolling data automatic recording, automatic report generation, fault alarm and recording. Recording and other process management functions.
- 검출, 디스플레이와 공정 파라미터와 핵심 장비 파라미터의 장애 경고 시스템
- 에멀젼 냉각 시스템과 정밀 필터링 시스템은 과정 주유를 위해 사용됩니다.
- 과부하 방지, 판 파단 보호와 비상 주차와 같은 안전 보호 시스템은 압연기에 설치됩니다.
- 단단한 톱니 표면 헬링본 기어 (성적 5 정확도)은 좌우 코일러와 메인 머신을 위해 사용됩니다. SKF, 담배, 팀켄은 고속 축베어링을 위해 사용되고 하얼빈 / 와팽디안 / 뤄양 태도 공장이 저속 축베어링을 위해 사용됩니다.
- 장치는 장치의 생산 프로세스 컨트롤을 실현하기 위해 두 단계 컴퓨터 제어를 채택합니다. 유닛은 압연 스케쥴 계산, 통과 배포, 규정과 파라미터최적화를 가지고 있습니다. 실시간 공정 파라미터와 핵심 탐지, 디스플레이와 알람
- 경사진 쐐기와 단계에 의한 압연 라인 높이의 빠른 조정
- 작업롤 중간 롤 (약 8 분)의 급롤링 변화
- 속도를 측정하기 위해 부호기를 보유하는 동안, 장치는 두번째 흐름제어를 실현하고 완성품의 금리를 향상시키기 위해 수입된 레이저 속도계를 채택합니다
- 단위 장력은 수입된 토양의 수분 장력계, 폐-루프 제어와 디지털 표시에 의해 직접적으로 측정됩니다
- 롤 시스템과 측면 롤 시스템을 만곡시키는 고압력 자동발전제어 시스템의 주성분은 수입 제품을 채택합니다 ; 저압 유압 시스템의 부품은 국내 수입 기술에 의해 생산된 잘 알려져있는 제품을 채택합니다.
- 장치 두께는 중국에서 만들어진 X선 두께 측정기에 의해 측정되고, 부호기가 독일로부터의 P+F이고, 근접 스위치가 독일로부터의 시크에 의해 만들어집니다.
- 작업롤은 강성을 강화하는 측면롤 지원에 의해 광선으로 배치되고, 좌석벨트를 방지합니다. 주축은 끝점 지지 문에 의해 배치되고 완성품 통과의 온라인 롤 변경을 위해 편리한 실린더에 의해 제어되고, 스테인레스 강 굴리기를 위한 요구조건을 충족시킵니다.
- 롤러베어링의 태도를 지원하기 위한 오일 공기 주유

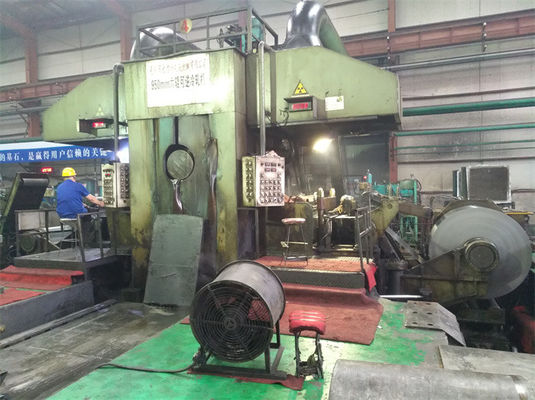

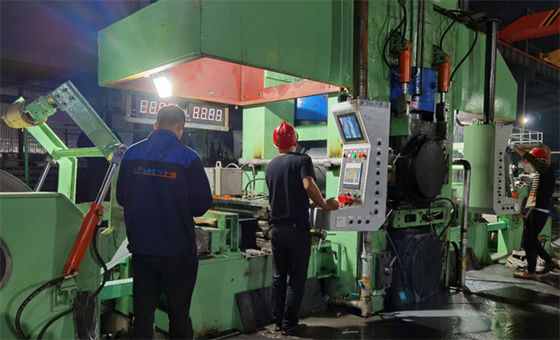

850 4Hi 높은 수력 AGC 반대 냉간압연기.
| 강철 코일 매개 변수 | |
| 강철 코일 소재 |
스테인레스 강 |
| 수신 SS 코일재 | 550-750mm X 1.5-3.0mm |
| 수신 SS 코일 | 610 밀리미터 ID, 2000 밀리미터 OD, 15T |
| 추운 굴려진 끝난 SS 코일재 | 550-750 X 0.25-1.2mm |
| 역압연 공장 매개 변수 | |
| 압연기 속도 | 맥스 300m/min |
| 롤링 힘 | 맥스 10000KN |
| 리코일링 긴장 | 최고 120KN |
| 작업 롤러, 중간 롤러 투기. | Ф165 X 850 밀리미터 |
| 백업된 롤러 투기. | Ф730 X 800 밀리미터 |
| 주전동기출력 | 500KW X 2 |
| 반동 원동력 | 500KW X 2 |
| 전기 제어 | 수경성 AGC, 지멘스 RA80 DC 운전자, PLC, X선 두께 측정기 시스템 |
| 액체성 조건 | 기어박스를 위한 가는 기름 윤활, 베어링 시트를 위한 오일 가스 주유, 과정 냉각제 시스템을 회전시킨 수력 주유소 |
| 자동 롤러 교체 | 수력 원동기와 실린더는 자동 롤러 변화를 실현하기 위해, 운전합니다 |
