API 철강 관 용접 전기 저항 용접법 오일관 생산 라인 (HG 219)

API 철강 관 용접 전기 저항 용접법 오일관 생산 라인 (HG 219)
Basic Properties
country of origin
우시, 중국
Brand Name
Jinye
PRODUCT MODEL
HG 219
Trading Properties
MOQ
1SET
period for dispatch
180-240Days
payment method
전신환

Product Details

강조하다:

ERW 오일 튜브 생산 라인

Name: 전기 저항 용접법 오일관 생산 라인을 용접하는 API 강관
Input: HR 강철 줄
Output: Φ89~Φ219 파이프
Producing Speed: 30m/분
Land Area: 200m X 20m
HF Welder: 고체 상태 800KW
Cutting: 기민한 절단은 봤습니다
Tooling: GCr15 롤러인 Cr12
Forming Technology: 7 + 5 수평 롤러
Roller Shaft: 수평식 140 밀리미터
Total Power: 2500KW
Seam Heating: MF 가열 냉각
Product Brief
API 철강 관 용접 전기 저항 용접법 오일관 생산 라인 (HG 219) Uncoiling→Strip Straightening→ shear & welding table→ Horizontal spiral Accumulating→ flaw detection → Forming→ HF welding→ Deburring (outside and inside) →polishing → online seam detection → MF annealing→ air cooling →water cooling→Sizing→ Pipe Straightening...
Product Description

API 철강 관 용접 전기 저항 용접법 오일관 생산 라인 (HG 219)



 Uncoiling→Strip Straightening→ shear & welding table→ Horizontal spiral Accumulating→ flaw detection → Forming→ HF welding→ Deburring (outside and inside) →polishing → online seam detection → MF annealing→ air cooling →water cooling→Sizing→ Pipe Straightening→ Fly Cutting→ roll table→ end milling →hydrostatic test→ go through → check → measure → painting mark → packing



수평 롤 골조 & 버티컬 롤 골조 :

형성 단계 : 8 세트 수평 롤 골조, 그들 중 2는 유형을 회전시키고 있습니다.

                         7개 세트 버티컬 롤 프레임, 그들 중 5는 유형을 회전시키고 있습니다.

정립 단계 :  4개 세트 보편적 롤 프레임, 4개 세트 버티컬 롤 프레임.

교정 단계 : 2는 4개 명부 터키인들 머리에서 설정합니다


HG219 파이프 생산 라인의 명세서 :

원료
저탄소강, 저합금강, HR 또는 CR.
인장 강도 : σb≤600Mpa
핵심을 만드세요 : σs≤315MPa
2.0-8.0 X 800 밀리미터, ID508mm OD1800mm, 12T
끝난 파이프

둥근 파이프 사이즈 : Φ89~Φ219mm * 2 밀리미터 ~ 8 밀리미터
스퀘어, 직사각관 사이즈 : 70×70mm~200× 200 밀리미터 * 2.5mm~7.0mm

60×80mm~240 × 160 밀리미터 * 2.5mm~7.0mm
생산하는 길이 : 6~12m (고객 요청에 의해 설계될 수 있습니다)
길이 정확성을 줄이는 것 : ±3mm (뜨거운 마찰에 의해 컴퓨터가 봤습니다)

기계 매개 변수

디코일러, 수압 확관, 에어 브레이크, 12T 부하

코일 헤드 오프너와 스트레이트너 : 30KW
전단기 & 엉덩이 용접 장치, 이산화탄소 차폐 용접
나선형 축적자, 8m, 80m/min 공급, 150KW
형성 & 견적 단위, 250KW X 2 DC.

뜨거운 마찰 플라잉소, 150KW, 수력 회전 절단
7.5KW, 아웃 테이블을 운영합니다 .
800KW HF 용접공, 1개 세트 ; 600KW X 2 세트를 단련하는 MF
고객들 관경에 따르면, 롤러

정수압시험 : 부분 당 5-20s,
 전체 설치 전원 : 2500KW
라인 속도 : 30m/min



전기 저항 용접법 파이프 기계 상술 :

모델 관경 HF 용접공 (KW) 모터 전원(KW) 속도 (m/min)
Фmm X 밀리미터
HG16 Ф(7-20) X (0.2-0.5) 60 22 80-140
HG25 Ф(8-32)x(0.35-1.3) 100 45 70-130
HG32 Ф(15-50) X (0.6-2.0) 150 110 60-120
HG50 Ф(20-63)x(0.8-2.5) 200 160 50-100
HG63 Ф(20-76)x(0.8-3.0) 250 200 30-90
HG76 Ф(25-80) X (1.2-4.0) 300 110x2 30-80
HG89 Ф(32-102)x(1.5-4.5) 300 132 X 2 30-80
HG114 Ф(38-127) X (1.5-4.5) 300 160 X 2 30-70
HG125 Ф(50-165)x(2.0-5.0) 400 185x2 20-60
HG165 Ф(76-165)x(2.0-6.0) 600 200x2 15-50

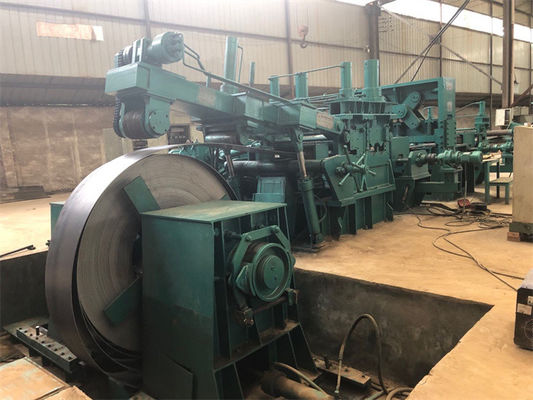

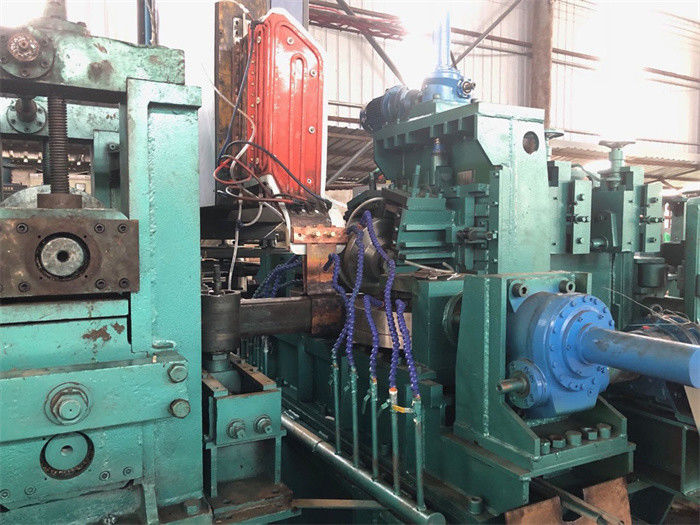

API 철강 관 용접 전기 저항 용접법 오일관 생산 라인  (HG 219)API 철강 관 용접 전기 저항 용접법 오일관 생산 라인  (HG 219)API 철강 관 용접 전기 저항 용접법 오일관 생산 라인  (HG 219)
