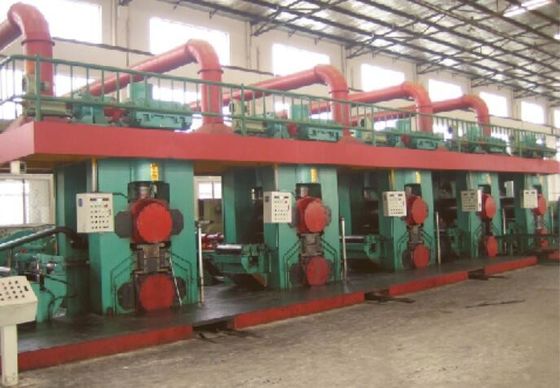

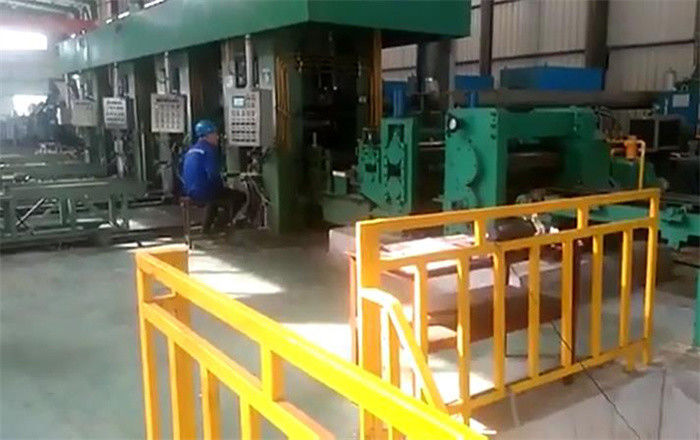

CPC 언코일링과 AGC AFC APC 연속 냉간 압연 공정 라인
Product Details
APC 연속 냉간 압연 공정
,AFC 연속 냉간 압연 공정
,CPC 언코일링과 AGC 압연기
CPC 언코일링과 AGC / AFC / APC 연속 냉간 압연 공정 라인
구성 :
- 한 셋트 수압 확관 언코일러
- 투-롤 위기, 5 롤 직선화 장치 한 셋트
- 용접과 절단 장치 한 셋트
- 바닥은 나선형 루프 한 셋트를 타이핑합니다
- 한 셋트 엔트리 처리 플랫폼
- 주요 제분소 : 세트 여섯 4Hi 추운 공장
- 두께는 6개 세트를 측정합니다
- 5 세트 긴장 미터
- 한 셋트 출구 처리 플랫폼
- 수압 확관 리코일러 : 한 셋트
- 지역 작동 박스 : 6개 세트
- 중심 운영 콘솔 한 셋트
- 수력 스테이션 : 세벌
- 가는 오일 스테이션 두 세트
- 한 셋트 에무슬파이드 냉각 시스템
흘러나오세요 :
수량 부하 차량 →Hydraulic 확장 uncoiler→ 5 롤 교정은 → 용접을 기계화하고 platform→를 줄이는 것 platform→ 수압 확관 Recoiler→ 수력이 언로딩되 차량을 처리하여 platform→ 주요 제분소 (6 세트 750 4Hi 추운 공장) →output을 처리하여 입력했습니다
매개 변수 :
| 금속 스트립 재료 : |
|
탄소강 (Q195,Q235,08AL) |
| HR 검 강철인 HRPO, |
| 중간 어닐링 뒤에 |
| 코일 ID : 508 밀리미터 ; |
| 코일 OD : 1800 밀리미터를 최대한으로 쓰세요 |
| 코일 중량 : 최대 12,000 킬로그램 |
| 스트립 두께 : 2일부터 3일까지 밀리미터 ; |
| 스트립폭 : 550 - 750 밀리미터 ; |
| 완성품 상술 : |
| 코일 ID : 508 밀리미터 ; |
| 코일 OD :1800 밀리미터를 최대한으로 쓰세요 |
| 코일 중량 : 최대 12,000 킬로그램 ( |
| 완성 스트립 두께 :0.25- 0.8 밀리미터 ; |
| 스트립폭 : 550 - 750 밀리미터 ; |
| 완성품 정확성 : |
| 길이 방향 (안정된 상태에 있는 굴리기)의 두께 차이 : |
| <±0.005mm (D<0> |
| 기계 매개 변수 : |
| 최대 롤링 힘 : 7000KN ; |
| 맥스 라인 속도 : 360개 M / 분 ; |
| 통판 속도 : 20개 M / 분 ; |
| 두께 감소 : |
| 최고 90%까지 두께 감소 (강철 줄 특성에 따라서 변화한) 최대한으로 쓰세요 |
| 리코일링 긴장 : 70 나트 |
| 리코일러 모터 : 430KW DC |
| 작업 롤러 지름 φ210mm - 200 밀리미터 ; |
| 예방 롤러 지름 φ650 -620mm ; |
| 공장 기둥 부문 :350 X 450 밀리미터 ; |
| 백업된 롤러 태도 :FCD72104380 |
| 언코일링 맨드렐 직경 : 508 밀리미터 |
| 리코일링 맨드렐 직경 : 508 밀리미터 |
| 작업 롤러 사이의 맥스 개방 간격 :70 밀리미터 |
| 업드려 팔굽혀 펴기 유압 실린더에의 수력 조직압 :25 Mpa |
| 이동한 조관, 중간 롤러에의 유압력, 균형, 측 푸싱 : 21Mpa |
| 정상적 유압력 :10Mpa ; |
| 리코일링 모터 : 430KW ; |
| 주요 제분소 모터 : 700KW X 6 |
AGC 제어 :
자동 두께 제어 시스템은 두께 게이지, 전기 제어 상자, 편육부를 수정하기 위한 작동기로 구성됩니다. 두께 게이지는 끊임없이 스트립 두께, 일 측 디스플레이를 측정하고 편육부를 기록합니다, 다른 측면 입력 편육부는 전기 제어로 신호를 보냅니다. 두께 차 신호와 제어 캐비넷 거래가 두께를 수정하기 위해 작동기에게 지휘를 줍니다, 작동기가 모터스 또는 유압 실린더에 의해 롤러 갭을 바꾸거나, 리코일러 전기자 전류를 바꿈으로써 리코일링 긴장을 조정하기 위해 공장의 프레스-다운을 조정합니다, 그러므로 스트립 두께가 수정됩니다. 두께 조종을 실현하기 위한 봄 등식과 탄성 신장율 곡선.
AGC의 제어 모드 :
- 양측 갭 제어 : 롤러와 각각 AGC 유압 실린더 위임을 만대서, 각각 측면 롤러의 격차를 제어합니다
- 양측 롤링 힘 통제 : 롤러를 표시하기 위해 양측 롤링 힘을 통제합니다.
- 평균갭 제어 : 위치 모델 굴리기를 위한 평균갭을 제어합니다.
- 경사 제어 : 양측의 더 갭 경향을 제어하고,에게 시트 평탄성과 일탈을 조정합니다.
- 전체 롤링 힘 통제 : 롤링 힘 모델에서 전체 롤링 힘을 통제합니다.
- 효과적인 갭 제어 모드로, 더 갭 경사 조절체는 양측의 차이에게 똑같은 것 확보하기 위해 활성화됩니다, 효과적 롤링 힘 제어 모드로 회전하는 힘 차이 제어기가 양측의 롤링 힘에게 똑같은 것 확보하기 위해 활성화됩니다. 일반적인 갭 제어는 현재 가치와 경사로 수행원에서 설정함으로써 다른 모델들 사이에 비충격식 스위치를 실현하기 위해 기본 제어 모드입니다.
