알루미늄 코일 시트 비행 전단기는 길이 선 300-1600mm 폭에 잘렸습니다

고속도 강철 시트는 길이 라인 라이트 계측기에 잘렸습니다

코일에서 알루미늄 박판은 보통 신체에서 더 부드럽고 표면에서 매끄럽고 순수 알루미늄 또는 알루미늄 합금일 수 있습니다. 가장 빈번하게 1 xxx, 3 xxx, 5 xxx, 7 xxx 시리즈 알루미늄 박판. 힘 ≥65Mpa를 만드시오 그러면 인장 강도 170-305Mpa 코일 시트는 가득 찬 소프트 (오우 주), 세미 하드(H24), 가득 찬 하드(H18)일 수 있습니다.

알루미늄 코일 시트 상술

알루미늄 쉬트 특성 :

캐릭터들 :

알루미늄 코일 시트 캐릭터들에 따르면, 길이 선에 대한 삭감은 기민한 커팅형이어야 합니다

1. 비 정지는 끊임없이 롤 마크 없이 알루미늄 박판을 평평하게 합니다
2. 서보 기구에 의한 위기 공급은 시트 표면을 손상시킬 것입니다, 기민한 절단이 그것을 필요로 하지 않습니다
3. 스태킹 시스템은 그것을 손상시키지 않고 하나씩 시트를 받습니다.
4. 6대 안녕고 정밀도에서 부드러운 알루미늄 박판을 평평하게 하는데 적합한 레벨링 기계
5. 자동 캔틸레버 언코일러는 효율적이고 정확합니다.

구성

• 1.저장하는 코일은 말을 타고 1 또는 2 알루미늄 코일을 저장합니다
• 2.코일 장하 자동차. 언코일러에 취하고 코일을 로딩하세요
• 3.한 개의 원통식 권려기 : 수력인 표준 Ф508mm을 위한 수압 확관 맨드릴은 논문 경찰관으로, 조절을 집중시킵니다.
• 4.코일 헤드 스너버 롤러, 경찰관 셔블링 플레이트 : 언코일러로부터 코일 머리를 열고 위기 공급 장치 안으로 보냅니다
• 5.2+17 롤러 레벌러 : 6Hi, 2 층은 롤러로 일합니다, 2가 중간 롤러와 2 층 백업된 롤러를 계층화합니다, 후방 장력이 균등기와 언코일러 사이에 유익합니다.
• 6.구멍 축적자 또는 전송 롤 테이블 : 구멍은 균등기 연속 작업식을 보증하기 위해 시트를 구멍에 축적합니다, 전송 롤 테이블이 동시에 일어나는 기민한 시어링에 또한 실행할 수 있습니다.
• 7. 서보 기구에 의한 길이 방법 (그리고 영화 라미네이팅)로, 더블 롤러의 쌍 : 영화 라미네이팅을 위한 PU 코팅된 핀치 롤러로, 서보 기구에 의한 길이 측정 (서보 모터와 제어기에 의해 가동된 핀치 롤러 또는 2+5+2 롤러 구조의 쌍)
• 8.스크루 로드 가이드와 함께, 전단기를 날리세요 : 예취 빈도는 위로 시트 길이, 수압 커팅과 관련하여 있습니다.
• 9.벨트 콘베어 : 완료 시트를 스택커에게 전달하세요
• 10.스택커 : 하나씩 시트를 받고 로드 5T를 쌓아 올린 리프팅 테이블에 쌓이기.
• 11.시트 자동차, 출력 롤 테이블 : 그리고 나서 포장되는 밖에 전달자 시트. 2대의 자동차, 1 일하고 다른 대기일 수 있습니다.
• 12.유압 시스템 : 11KW 기어 펌프는 12Mpa 압력을 제공합니다.
• 13.전기 제어 시스템 : 서보 기구에 의한 측정, PLC, HMI와 적층화를 위한 한 전기 캐비넷과 두 조작판 (한 콘솔, 완료와 안전한 기능으로 풀리고 평평해지기 위한) 1

매개 변수 :

배치 프로세스 :

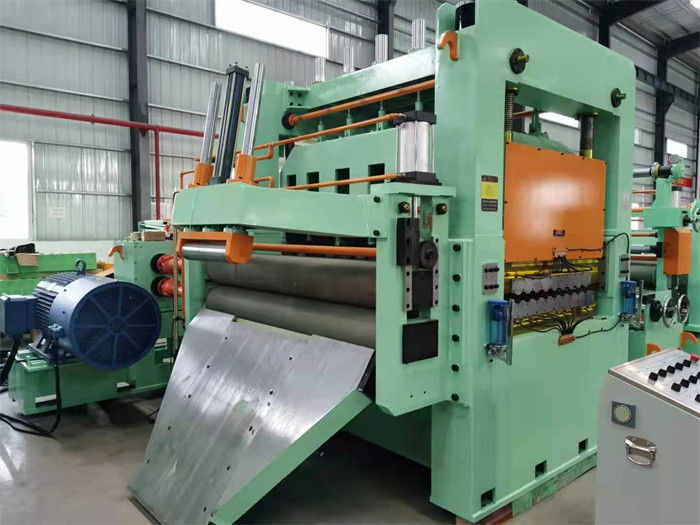

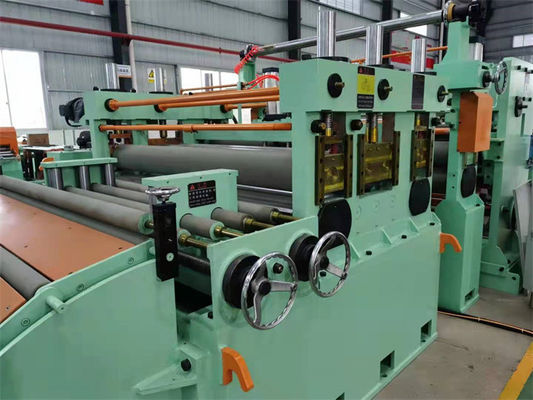

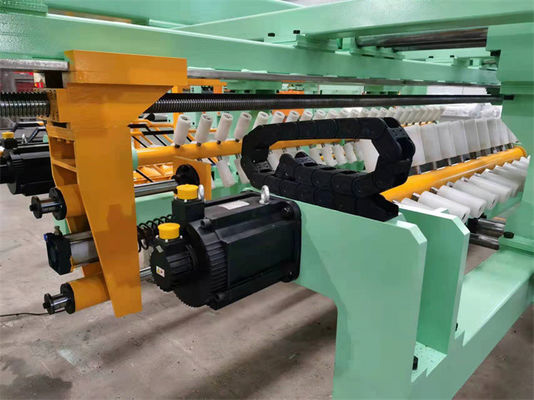

사진 :
