제품 상세 정보:
|
| 이름: | 길이 라인에 대한 중간 게이지 강철 연속 절단 | 특징: | 2회 레벨링, 연속 플라이 시어, 자동 스태킹 |
|---|---|---|---|
| 소재: | HRC, CRC, GI, PPGI 강 | 시트 두께: | 2-8mm |
| 시이트 폭: | 800-1600mm | 코일 아이디: | 508/610/760mm |
| 코일 외경: | 2000 밀리미터 | 코일 무게: | 30t |
| 절단 길이: | 1000 -6000 - 12000mm | 절단 속도: | 최대 45m/min |
| 방식을 줄이기: | 논스톱 이동 가위 | 균등기: | 2회 레벨링: 프리 레벨러, 레벨러 |
| 전체 전력: | 350KW | 접지 부위: | 50m x 10m |
| 강조하다: | 비행하는 강철은 길이 선에 잘렸습니다,비행하는 매체 계측기는 길이 선에 잘렸습니다,길이 선에 대한 전단기 연속 절단 |
||
중급 스틸 비행 셰어 연속 절단 길이 라인 (2-8 x 1600)
중간 가이즈 강철 코일 길이 라인에 절단 구성의 다양한 옵션을 가지고 있습니다:
스톱-그림 평준화 절단 겹치기 (서보 공급 또는 코딩 조치)
길이로 절단하기 위해 평준화 중지, CTL는 전체 구성과 컴팩트 레이아웃, 공간 및 기초 제작 비용을 절약, 평준화 롤 마크는 시트 위에있을 것입니다.이 단점은 고 정밀 판에 허용되지 않을 수 있습니다..
연속 평준화 절단 겹치기 (서보 공급 수압 절단)
연속 평준화 절단 길이가 더 많은 공간을 필요로, 더 높은 속도를 제공합니다, 더 비싼 제어 시스템, 롤러 마크가 잎에 없습니다, 잎 절단 공장에서 인기있는 옵션이되고 있습니다.
강철 판에 대한 풍부한 경험에 따라 길이 라인을 잘라, 우리는 정지 시작 절단 자동 절단 길이 라인과 이동 절단 길이 라인,전자는 종종 중량 강철 판 처리 판에서 볼 수 있습니다., 후자의 이동 셰어 절단 길이가 더 높은 생산성을 위해 중급 판에서 경쟁력이 높아지고 있습니다.

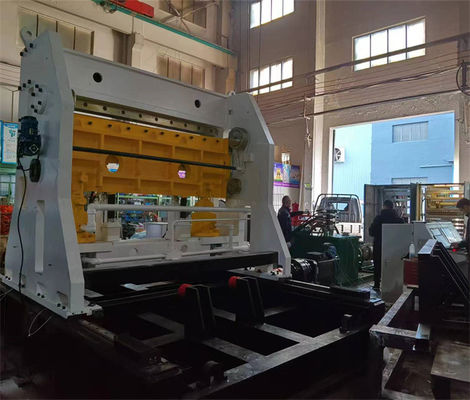

연속적으로 움직이는 셰어의 특징:
매개 변수
| 원자재와 완제품 | |
| 원자재 | 핫 / 콜드 밸런제, 콜드 롤, 컬러 코팅 코일 |
| 기계적 특성 | 팽창 강도 σb≤600Mpa, σ0.2≤350Mpa |
| 두께 | 2-8mm, |
| 너비 | 800mm-1600mm (최대) |
| 과다 복용 | ≤Φ2000mm |
| 신분증 | Φ500-800mm |
| 최대 무게 | 30톤 |
| 잎 길이가 | 2000~6000~12000mm |
| 길이 허용 | L0= 2M±1mm (일률적인 속도) |
| L0= 2M±1.5mm (가속 / 느림) | |
| 직사각형 길이 허용 | L1= 2M±1.5mm |
| 스파킹 높이 | 최대 500mm |
| 최대 스파킹 무게 | 6톤 |
| 이동 CTL 매개 변수 | ||
| 1 | 선형 속도 | 0-45m/min |
| 2 | 스레딩 속도 | 0~10m/min |
| 3 | 전원 공급 | 380V / 50Hz / 3PH |
| 4 | 설치된 전력 | 약 350KW |
| 5 | 횡단 경로 | 수압 절단 |
| 시어 시체 이동 | ||
| 6 | 제어 방식 | AC서보, DC 및 PLC 제어 |
| 7 | 드라이브 모터 |
a. 디콜링 모터: 30KW b. 레벨링 모터: 75KW +110KW |
|
c. 트랙 셰어 모터: 80KW |
||
성분:
| 항목 | Qty | |
| 1 | 로딩 스테이션의 사다리 | 2 |
| 2 | 로딩 차 | 1 |
| 3 | 듀코일러 | 1 |
| 4 | 정밀 평준화 기계 (2+5 롤러) | 1 |
| 5 | 변속기 롤 테이블 | 1 |
| 6 | 중앙 안내 | 1 |
| 7 | 주요 레벨러 15 롤러 | 1 |
| 8 | 움직이는 깎기 | 1 |
| 9 | 출력 롤 테이블 및 자동 스택 | 1 |
| 10 | 수압, 공기 시스템 | 1 |
| 11 | 윤활기 시스템 | 1 |
