정확성 회전형 전단기는 길이 선 고속도 비행 절단에 잘렸습니다
정확성 회전형 전단기는 길이 선 고속도 비행 절단에 잘렸습니다
Basic Properties
country of origin
우시, 중국
Brand Name
Jinye
PRODUCT MODEL
비행(0.3-3) X 1500
Trading Properties
MOQ
1SET
Packing
40HC X 3
period for dispatch
120-150days
payment method
전신환
Product Details
강조하다:
회전형 전단기는 길이 선에 잘렸습니다
,정확성은 길이 선에 잘렸습니다
,고속도 비행은 길이 선에 잘렸습니다
Name:
회전형 전단기는 길이 선에 잘렸습니다
Feature:
고속도고 정밀도
Material:
HRC, CRC, GI, PPGI, SS
Sheet Thickness:
0.3-3mm
Sheet Width:
500-1500mm
Coil ID:
508mm
Coil OD:
2000 밀리미터
Coil Weight:
20-25T
Cutting Length:
200 -3000mm
Cutting Speed:
150개 삭감 / 분을 최대한으로 쓰세요
Cutting Style:
회전형 전단기
Leveler:
4Hi, 6hi
Total Power:
300 kw
Land Area:
25m x 8m
Product Brief
정밀 로터리 셰어 절단 길이 라인 고속 플라이 절단 로터리 셰어 절단 선은 고급 고속 고 정밀 절단 기계입니다. 특히 가벼운 가이브 금속 판 절단에 적합합니다. 가벼운 가이드 코일 시트의 길이가 길어, 예를 들어, 0.2mm 두꺼운 코일 길이는 2mm 코일의 길이가 10배입니다, 더 큰 무게의 절단 시트의 생산은 더 빠른 라인 속도를 필요로합니다. 얇은 잎은 쉽게 한 번의 빠른 스트로크로 절단 할 수 있습니다. 따라서 비행 회전 절단이 가능합니다. 잎은 안정적인 속도로 실행됩니다.로터리 셰어 회전 및 닫힌 루프 길이 피드백 하에 클...
Product Description

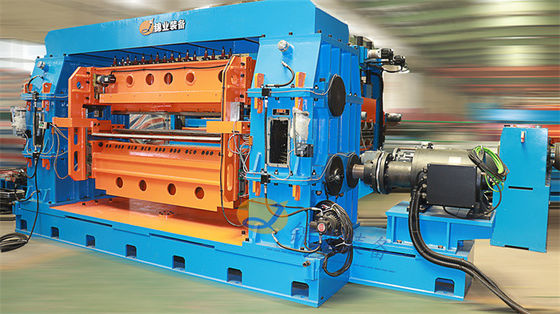

정밀 로터리 셰어 절단 길이 라인 고속 플라이 절단
로터리 셰어 절단 선은 고급 고속 고 정밀 절단 기계입니다. 특히 가벼운 가이브 금속 판 절단에 적합합니다.
- 가벼운 가이드 코일 시트의 길이가 길어, 예를 들어, 0.2mm 두꺼운 코일 길이는 2mm 코일의 길이가 10배입니다, 더 큰 무게의 절단 시트의 생산은 더 빠른 라인 속도를 필요로합니다.
- 얇은 잎은 쉽게 한 번의 빠른 스트로크로 절단 할 수 있습니다. 따라서 비행 회전 절단이 가능합니다. 잎은 안정적인 속도로 실행됩니다.로터리 셰어 회전 및 닫힌 루프 길이 피드백 하에 클라이클에서 시트를 잘라, 최대 절단 주파수는 최대 150m / min까지 될 수 있습니다.
- 로터리 셰어 절단 특히 짧은 잎에 적합합니다. 매우 짧은 잎은 너무 빨리 실행 할 수 없지만 절단 빈도는 여전히 100pcs / min 정도 될 수 있습니다.
2mm 코일과 0.2mm 코일의 비교:
| 코일 사양 | 잎 길이가 | 절단 선 속도 | 코일당 절단 시간 | |
| 0.2mm 코일 시트 | 508mm ID,1250mm 너비, 15T | ~7500m | 80m/min | 95분 |
| 2mm 코일 시트 | 508mm ID, 1250mm 너비, 15T | ~750m | 80m/min | 9.5분 |
매개 변수
| 원자재와 완제품 | |
| 원자재 | 핫 / 콜드 밸런제, 콜드 롤, 컬러 코팅 코일 |
| 기계적 특성 | 팽창 강도 σb≤460Mpa, σ0.2≤280Mpa |
| 두께 | 00.2-2.0mm, |
| 너비 | 500mm-1500mm (최대) |
| 과다 복용 | ≤Φ1800mm |
| 신분증 | Φ508mm (세포와 함께 Φ610mm로 확대) |
| 최대 무게 | 15톤, 20톤 |
| 잎 길이가 | 200~4000mm |
| 길이 허용 | L0= 1M±0.3 mm (일률적인 속도) |
| L0= 1 M±0.4 mm (가속/연속) | |
| 직사각형 길이 허용 | L1= 1M±0.5mm |
| 스파킹 높이 | 최대 650mm (약 150mm 높이의 목재 지원) |
| 최대 스파킹 무게 | 5톤 |
| 비행 CTL 매개 변수 | ||
| 1 | 선형 속도 | 0~80m/min |
| 2 | 스레딩 속도 | 0-15m/min |
| 3 | 전원 공급 | 380V / 50Hz / 3PH |
| 4 | 설치된 전력 | 약 250KW |
| 5 | 횡단 경로 | 두 개의 칼이 날고 반면 절단 |
| 절단 메커니즘 트랙 절단 | ||
| 6 | 제어 방식 | AC, CNC 및 PLC 제어 |
| 7 | 드라이브 모터 | a. 디콜링 모터: AC 30KW b. 레벨링 모터: AC 75KW |
|
c. 회전 셰어서보 모터: AC 90KW |
||

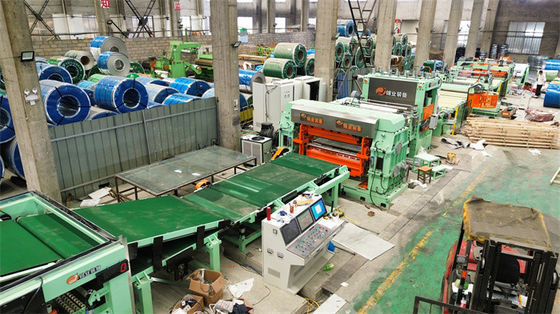

성분:
| 항목 | Qty | |
| 1 | 로딩 스테이션 | 1 |
| 2 | 로딩 차 | 1 |
| 3 | 듀코일러 | 1 |

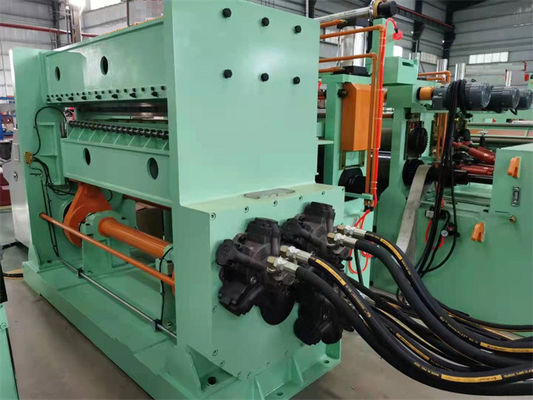

| 4 | 정밀 평준화 기계 (19 롤러) | 1 |
| 5 | 세르보 공급 장치 (라미네이션 장치 포함) | 1 |
| 6 | 로터리 고속 플라이 커터 | 1 |
| 7 | 3단계 벨트 컨베이어 | 1 |
| 8 | 1s자동 잎 수집 기계 | 1 |
| 9 | 2n자동 수집 기계 | 1 |
| 10 | 수압 시스템 | 1 |
| 11 | 공기 시스템 | 1 |
| 12 | 윤활기 시스템 | 1 |
| 13 | 전기 시스템 | 1 |
