구리 구리 스트립 핫 콜드 롤링 밀 두께 20mm에서 0.1mm까지

구리, 청동, 청동 잎 스트립 차가운 롤링 밀

구리 (황제, 청동) 스트립롤링 프로세스:

• 고온 롤링 및 냉동 롤링, 2H 밀링에 의해 약 17mm 두께까지 빌렛에서 고온 롤링
• 구리 콜드 롤링 밀은 3mm 가닥에 4hi 롤링 밀을 얻을 첫 번째 거친 롤링 밀입니다.
• 3mm에서 4hi 리버스 밀로로 약 1mm 두께로 이동
• 그 다음 정밀 롤링 밀은 4hi 또는 6hi 수압 AGC 회전 밀에 의해 구리 스트립 및 심지어 구리 포일을 만듭니다.

구리 스트립 회전 냉 laminating Mill 거친 롤링, 얇은 롤링 및 필름 롤링 구리 스트립을 실현하기 위해 4-Hi 또는 6-Hi 될 수 있습니다.

예를 들어 16mm 입력값을 1.5mm로 줄여보죠.
16mm-10mm-7mm-5mm-4mm-3.6mm (열화)
4mm-2.4mm-1.7mm-1.5mm, 총 8번 롤링

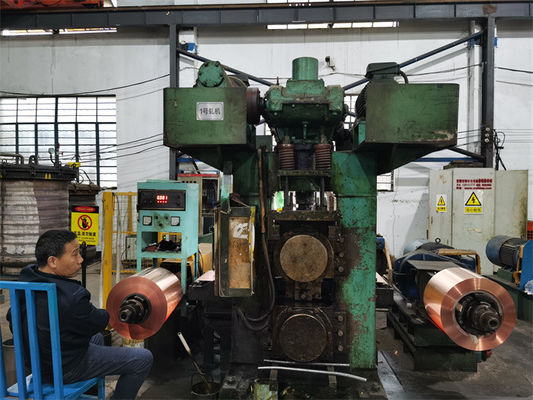

4Hi 수압 회전성 냉동 롤링 밀 스펙트럼

코일 스트립 등급:
구리 (C110/C120/C122/C144),
황색 구리 (C260/C268/C272),
붉은 구리 (C230/C220/C210)
금속 (C510/C511/C519/C521/C524)

입력 코일 스트립: 12~16×250~400mm
출력 코일: 0.8×1.5×250×400mm

패스당 두께 감소: 최대 40%δ
평균 두께 감소: 30%
한 번 반열 후 롤링 당 전체 두께 감소:≤90-95%δ
중간 응접으로 두께 감소: ~ 75%
긴장 조절 정밀: ≤5‰, 두께 조절 정밀: ≤土0.005mm

구리 코일:
최대 바깥 지름:1200 mm
내부 지름:초자료 코일:500mm 후퇴 ID:508 mm
최대 스킬 무게:3t

최대 롤링 힘:2500 KN
롤링 토크: 30 KN.m
롤링 속도: 최대 200m/min
회전속도: 최대 220m/min
회전력: 30 KN


구리 (브론즈, 청동) 및 구리 합금 스트립 플레이트는 전자, 자동차, 전기, 가전 등 산업에서 널리 사용됩니다.배터리 캡, 버튼, 밀폐, 리타이온 배터리 등

수압 AGC 압력 다운 시스템구리 두께를 최소 0.03mm까지 압축하기 위해, 수압 AGC 자동 제어 시스템의 고 정밀 고 정밀 반응은 중요한 역할을합니다.

압력 아래로 2 개의 수압 실린더로 구성되어 있습니다. 세르보 수압 시스템, PLC 시스템, 두께 측정기, 산업용 컴퓨터 등 PC는 또한 작동 및 절감을위한 드라이버 PLC 매개 변수를 보여줍니다.

기능:

1 수동으로 누르면 아래로 올라오거나

2 롤러 틈 위치 제어

3 닫힌 제어 장치를 모니터링합니다

4 피드백 전 폐쇄 제어

5 압력 닫힌 순환 제어

6 동기화 된 두 개의 수압 실린더

7 기울기 조절에 두 개의 수압 실린더

8 롤러 틈 제로 제어

9 밀링 강도 측정 제어

10 세르보 밸브 흐름의 비선형 보상 제어 및 수압 실린더 압력 압력의 압력 마진 제어.

11 가속, 가속 감소 보상 제어加

12 롤러 틈과 두께를 수동으로 조정

13 과부하 보호 압력 및 압력 차이 제어.

14 롤러 틈 차이 초과 과부하 보호 제어

15 빠르게 열고 닫는 제어
