제품 상세 정보:
|
| 이름: | 정확성 최고 속도는 라인 기계를 길게 베는 강철 코일을 의심합니다 | 금속 판: | SUS 강철 코일 |
|---|---|---|---|
| 금속 두께: | 0.3-3mm | 코일폭: | 600 - 1600 밀리미터 |
| 코일 중량: | 15T, 20T | 슬리팅 수: | 최대 30 스트립 |
| 슬리터 아버: | 240 밀리미터 | 리코일러: | 508 밀리미터 |
| 전체 전력: | 450KW | 라인 속도: | 200m/min |
| 특수 함수: | 논문 박리, 필름 코팅 | 슬리팅 도구: | 나이프, 스페이서, 분리대 |
| 강조하다: | SUS 정확성 강철 코일 틈새선,3 Ｘ 1600 정확성 코일 틈새선,3 밀리미터 정확성 코일 틈새선 |
||
정확성 최고 속도는 라인 기계 3 Ｘ 1600을 길게 베는 강철 코일을 의심합니다
가공처리하세요 :

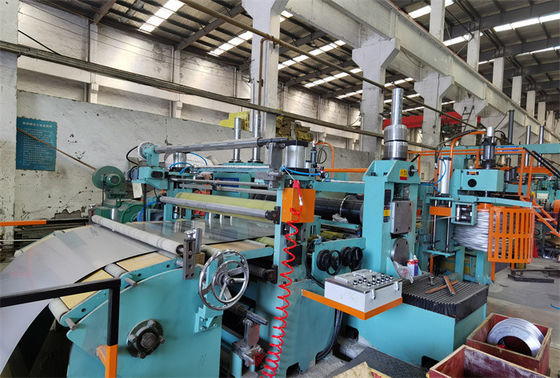

코일 안장, 코일 장하 -- 우블 맨드릴 언코일링 -- Coi EAD 공급, -- 이중 롤러 위기 공급, 다섯 롤러 균등기 -- 엔드-컷팅을 삽으로 푸는 대통령----전송 롤 테이블 ---- 측면 가이드----디스크 슬리팅 -- 스크랩 릴링은 -- Accumulator-- Pre-separator/Tensio-/post 전단기 / 르 Ｈ Ｍ -우어링 롤러 -- 코일스 언론 & 분리대 / 리코일러 -- 방전용인 코일스에 구멍을 뚫습니다 -- 유압 제어 -- 전기 제어
매개 변수 :
| 기술과 상술 | |
| 원료 |
AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205와 기타 등등 인장 강도 σb≤800N/mm2, 항복 강도 ≤450N/mm2 0.3-3.0 Ｘ 300-1600mm Ｘ 15T 코일 |
| 완성품 |
3 밀리미터 두께, 최대 12 스트립 ; ≤1.5mm, 최대 30 스트립 최소 30 밀리미터 폭, Φ508mm, Φ1600mm, Φ508mm 내경, Φ1600mm 외경, 최대 15T 중량 |
| 슬리팅 머신 |
활동적 슬리팅 또는 당기기 슬리팅, DC 구동 슬리팅 속도 : 최대 200m/min. 통판 속도 : 0-15m/min 전체 450KW, 접지 부위 30m Ｘ 10m |
| 슬리팅 정확성 |
슬릿폭 tolerance0.10mm, 스트립을 위한 슬릿 camber1.0mm/m의 <300mm> 슬릿은 0.05 밀리미터를 불명확하게 발음합니다 반동 스태거링 ±0.5mm 반동 탑 모양 ±2.0mm |
구성
| 캐릭터들과 매개 변수 | |
| 코일 자동차 | 용접 소년, Ｖ 안장, 네명의 기둥 가이드, 수력 업 다운, 모터 드라이브 워킹 |

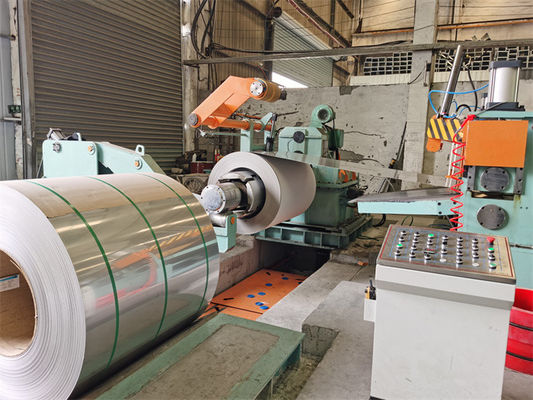

| 언코일러 | 후방 장력, 수력 중심 정렬, 논문 박리를 풀어 맨드릴, 교류 전동기 기어장치 전송을 비틀거리게 하는 한 개의 확장 이 |
| 코일 헤드 오프너 | 명부와 셔블링 플레이트를 똑바르게 한 스너버 롤 |
| 프리레벨러 | 코일판과 유압 절단기를 똑바르게 하기 위한 두배 인발 롤과 2 / 3 균등기 |
| 루프 피트 | 한 구멍은 강철 줄을 동기화시키기 위해, 슬리터 뒤에 그리고 긴장 앞에 프리레벨러 뒤에 그리고 슬리터, 다른 구멍 전에 위치했습니다 |
| 측면 가이드 | 길게 째지기 전에 라인의 중앙에서 강철 줄을 보증합니다 |
| 슬리터 | 두배 축, 상위 축 업 다운 조절, 모터와 기어박스는 일반 관절, 필요 디스크 나이프, 스페이서, PU 충돌, 베이클라이트 띠 판 세공을 운전합니다. |
| 스크랩 실패 | 줄의 귀, 각각 수평선상이거나 수직인 것, 스트립 검산표로, 제어되고 롤러를 누르는 AC 주파수에 있는 두배 실패들 |
| 텐셔너 | 전향 롤러를 인코딩한 팰트 언론 긴장 |
| 분리대 | 긴장, 리코일러 위의 액압 프레스 분리 판 프레임 전에 2회 분리대 |

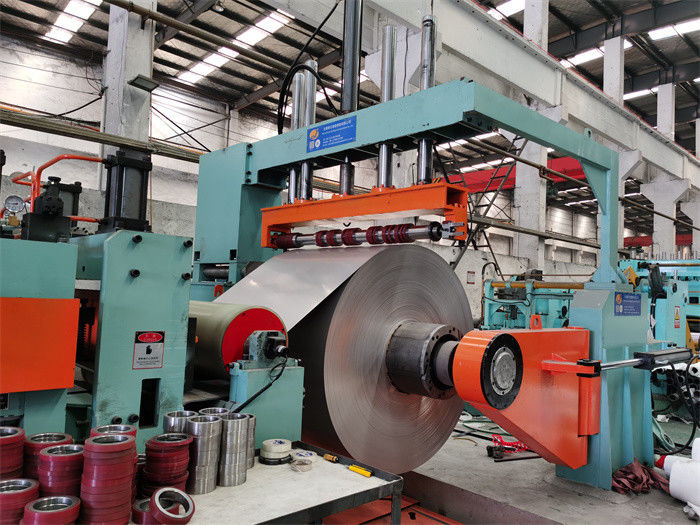

| 리코일러 | 수압 확관 반동 맨드릴, 모터와 기어박스 드라이브, 도어 지지부를 흔든 수력 코일 추진기 |
선택적입니다 :
빠른 변화를 위한 두배 슬리터 : 각각 슬리터는 움직일 수 있고, 빨리 서로 교환할 수 있습니다. 슬리터는 고정 스탠드, 이동 가능 스탠드, 두배 나이프 샤프트, 상부축 언론 아래 메커니즘, 기타 등등으로 구성됩니다. 이동 가능 스탠드는 가동측부에 있고 연산자 변화 나이프를 허용하기 위해 선형 레일을 버립니다.2 슬리터는 십자형으로 경도로 두곳 슬리터 위치들을 교환하기 위한 플랫폼을 교환하기 위한 온라인 위치 또는 온라인, 플랫폼으로 되돌아가는 플랫폼으로부터의 철도 움직임을 계속 나아갑니다.
슬리팅 도구 :
나이프 : D350×d220×T15mm, H13K, HRC59-62
분리대 : 65Mn 소입 처리인 Φ200×Φ100×3mm
분리된 나일론 : Φ140×Φ100
