제품 상세 정보:
|
| 이름: | 스테인리스 스틸 시트 서보 절단 길이가 라인 | 소재: | 스테인리스 스틸 304, 316 |
|---|---|---|---|
| 시트 두께: | 0.3-3mm | 시이트 폭: | 500-1650mm |
| 시트 길이: | 500-6000mm | 절단 속도: | 30pcs/min x 2m |
| 코일 아이디: | 508mm | 코일 무게: | 20T |
| 길이 허용 오차: | +/-0.5mm | 평탄성: | 1 mm/m2 |
| 스태커: | 두 배 | 절단: | 서보 드라이브 |
| 균등기: | 6 높음 | 언코일러: | 수압 단발기 |
| 강조하다: | ss 길이로 절단 선 기계,길이로 절단 된 시트 라인 기계,5000mm 길이로 절단 라인 기계 |
||

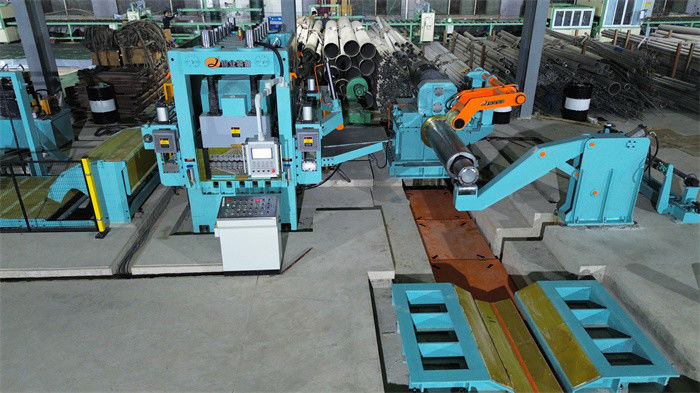

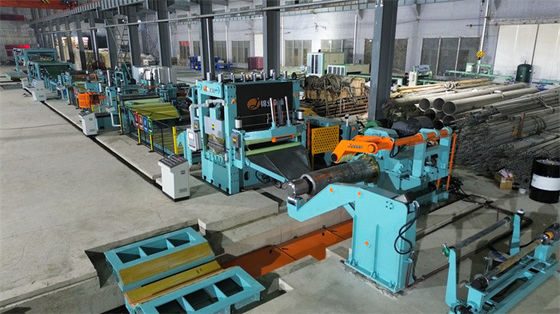

스테인리스 스틸 시트 서보 엣지 트림머와 함께 길이 라인에 절단

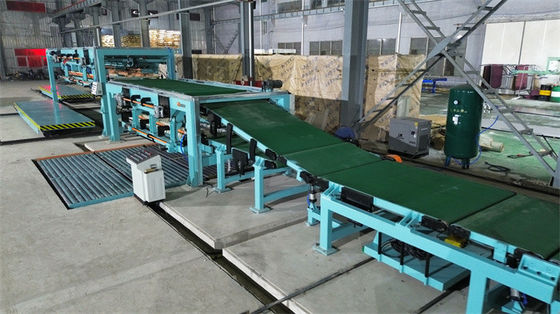

세르보 컷 턴 라인은 열고 평준화 된 후에 철 코일을 길기로 절단하는 생산 라인입니다.더블 스택, 등. 롤링을 풀고 나면, 강철 판은 6high leveler, 센서 컨트롤 루핑, 길이 피더 판의 길이를 측정하고 장을 정한 길이로 절단 컨트롤을 통과합니다.벨트 컨베이어는 첫 번째 스택에 절단 시트를 전달 시저 테이블은 자동으로 테이블에 쌓인 시트의 높이를 증가 하 고 아래로 내려 , 시트 양에 도달 할 때, 패널에 버튼을 누르면 두 번째 스테이커에 시트 전달을 전환합니다.그 다음 출력 롤 테이블은 작업 쪽으로 시트를 전달이렇게 한 개의 스틸 코일을 끊는 것은 멈추지 않고 계속됩니다.
구성
| - 아니 | 구성 | Qty |
| 1 | 코일 준비 샐러드 | 1쌍 |
| 2 | 코일 로딩 차 | 1 세트 |
| 4 | 열기 + 스누버 롤러 + 종이 와이더 | 1 세트 |
| 5 | 6히 레벨러 + 작업 롤 청소기 | 1 세트 |
| 6 | 캐스케드 롤 루프1 | 1 세트 |
| 7 | 측면 가이드 | 1 세트 |
| 8 | NC 세르보 피더 | |
| 9 | 듀얼 사이드 필름 / 일렉트로스타틱 종이 라미네이터 | |
| 10 | 세르보 셰어 | 1 세트 |
| 11 | 컨베이어 벨트 + 폐기물 차 | 1 세트 |
| 11 | 듀얼 스택러 | 1 세트 |
| 12 | 출력 롤 테이블 | 1 세트 |
| 13 | 수압 시스템 | 1 세트 |
| 14 | 기압 시스템 | 1 세트 |
| 15 | 전기 제어 시스템 | 1 세트 |
매개 변수
0.4-3 x 1600 세르보 선
입력 재료:
| - 아니 | 항목 | 매개 변수 |
| 1 | 소재 | HR,CR,GI 강철 |
| 스테인레스 스틸 1.5mm 이하 | ||
| 2 | 코일 판 두께 | 00.4~3.0mm |
| 3 | 코일 플레이트 너비 | 300~1600mm |
| 4 | 코일 외부 지름 | ≤Φ2000mm |
| 5 | 코일 내부 지름 | Φ508mm Φ610mm |
| 6 | 코일 최대 무게 | 25T |
| 7 | 기계적 특성 | 가벼운 강철 |
| 양력 강도 σb≤350N/mm2 팽창 강도 σs≤550N/mm2 | ||
| 양력 강도 σb≤510N/mm2 팽창 강도 σs≤780N/mm2 |
기계 성능:
| - 아니 | 항목 | 매개 변수 | |
| 1 | 절단 길이 |
스택러1, 300~3000mm/ 스택2, 400~6000mm |
|
| 2 | 절단 길이 허용 | L=2m≤±0.3mm(2.0mm) | |
| 3 | 직사각형 길이 허용량 | L=2m≤±0.5mm(2.0mm) | |
| 4 | 레벨링 정밀도 | ≤±1.2mm/m2 | |
| 5 | 겹치기 높이 | 700mm, 최대 5T의 쿠션 나무를 포함합니다. | |
| 6 | - 톱니 깎는 것 | 두께 ≤1.0mm, ≤0.03mm | |
| 1. 0mm 이상, 두께 ≤ 3%의 부러 | |||
| 7 | 스파킹 정밀도 | 층 간 편차: 너비 ≤1.0mm, 길이 ≤1.5mm | |
| 500mm 높이에 대한 스파킹 높이의 오차 <3mm | |||
| 8 | 절단 속도 | 0-60m/min | |
| 잎 길이는 ((mm) | 절단 시간 ((pcs/min) | ||
| 1000mm | 50개 | ||
| 2000mm | 30개 | ||
| 3000mm | 20개 | ||
| 4000mm | 15개 | ||
| 6000mm | 10개 | ||
| 9 | 전체 전력 | 약 240KW |
