제품 상세 정보:
|
| 이름: | 밀 라인을 용접하는 고주파 철강 직선 이음부 파이프 | 입력: | HR 냉각 압연 철판, 직류 전기로 자극된 강철 줄 |
|---|---|---|---|
| 출력: | Φ60~Φ114 파이프 | 생산하는 속도: | 30- 80m/min |
| 토지 면적: | 70m Ｘ 8m | HF 용접공: | 고체 상태 400KW |
| 절단: | 기민한 절단은 봤습니다 | 세공: | H13 롤러인 Cr12 |
| 형성 기술: | 7 + 5 수평 롤러 | 롤러 샤프트: | 수평식 100 밀리미터 |
| 강조하다: | 고주파 전기 저항 용접법 파이프 성형기,기계 HG 114를 만드는 전기 저항 용접법 파이프,관 용접 관 분쇄기 라인 |
||

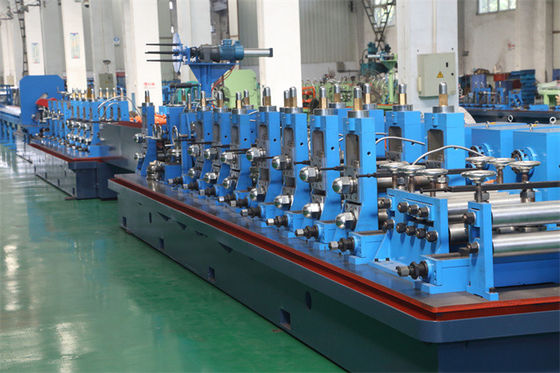

관 분쇄기 선 (HG 114)를 용접하는 고주파 철강 직선 이음부 파이프
Uncoiling→Strip Straightening→ 전단기 & 용접 table→ Accumulating→ Leveling→ Forming→ HF welding→ 디버링 작업 (외부적인) →Zinc가 방전용인 →Cooling→ Sizing→ 파이프 Straightening→ Cutting→를 분사합니다
수평 롤 골조 & 버티컬 롤 골조 :
| 이름 | 부문 | 양 | 샤프트 dia. | 재료 | 처리 |
| 수평 롤 골조 | 형성 단위 | 7 | Φ100mm | 40Cr | HF 급랭 |
| 견적 단위 | 5 | Φ100mm | 40Cr | HF 급랭 |
| 이름 | 부문 | 양 | 샤프트 dia. | 재료 | 처리 |
| 버티컬 롤 프레임 | 형성 단위 | 9 | Φ50mm | 40Cr | HF 급랭 |
| 견적 단위 | 5 | Φ50mm | 40Cr | HF 급랭 |
HG 89 파이프 생산 라인의 명세서 :
| 원료 | |
| 저탄소강, 저합금강, HR 또는 CR. 인장 강도 : σb≤600Mpa 핵심을 만드세요 : σs≤315MPa 2.0-5.0 Ｘ 400 밀리미터, ID508mm OD1800mm, 8T |
|
| 끝난 파이프 | |
|
둥근 파이프 사이즈 :Φ60mm~Φ114mm *4mm~5mm 40×60mm~80×120mm * 4mm~4.5mm |
|
| 기계 매개 변수 | |
|
디코일러, 수압 확관, 에어 브레이크, 8T 부하 코일 헤드 오프너와 스트레이트너 : 15KW 심 가이드 (터키인들 헤드 형태), 3 명부 스퀴즈 롤러, 2 스크레이핑 나이프. |
전기 저항 용접법 파이프 기계 상술 :
| 모델 | 관경 | HF 용접공 (KW) | 모터 전원(KW) | 속도 (m/min) |
| Фmm Ｘ 밀리미터 | ||||
| HG16 | Ф(7-20) Ｘ (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) Ｘ (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) Ｘ (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 Ｘ 2 | 30-80 |
| HG114 | Ф(38-127) Ｘ (1.5-4.5) | 300 | 160 Ｘ 2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
