얇은 가이드 선 절단 기계 리?? 이온 배터리 산업에 대한 슈퍼 정밀

얇은 가이드 선 절단 기계 리?? 이온 배터리 산업에 대한 슈퍼 정밀
Basic Properties
country of origin
우시, 중국
Brand Name
Jinye
PRODUCT MODEL
(0.1-1)x1250
Trading Properties
MOQ
1SET
Packing
3 x 40HC
period for dispatch
120 -150days
payment method
L/C, T/T
Supply Capacity
매년마다 20개 세트

Product Details

강조하다:

리소스 이온 배터리 산업

,

얇은 가이드 컷 라인

,

초정밀 절단 라인

Name: 얇은 게이지 슬리팅 라인 슬리터 기계 초정밀
Material: 실리콘전기강판 CRGO, CRNGO
Sheet Thickness: 0.1-1mm
Sheet Width: 300-1250mm
Slitting Speed: 0-250mpm
Slitting Quantity: 40스트립
Slit Width Tolerance: +/- 0.05mm
Total Power: 300KW
Land Area: 25m x 8m
Slitter Arbor: 180mm
Recoil Mandrel: 508mm
Tension Station: PU 롤 쌍
Product Brief
리튬 이온 배터리 산업을 위한 얇은 게이지 슬리팅 라인 슬리터 기계 초정밀 초정밀 초고속 박판 슬리팅 라인은 우리 회사의 용량을 보여 주며, 속도는 최대 300m/min까지 가능하며, 초정밀은 슬릿 스트립이 선형이고, 버가 거의 없으며, 슬릿 폭 공차가 0.05mm 이내이고, 두께가 최소로 매우 얇을 수 있음을 의미합니다. 일반적으로 0.10mm 이상이지만 0.05mm입니다. 귀하의 특정 요구 사항을 제공해 주시면 저희가 귀하를 대신해 제안을 해드릴 수 있습니다. 캐릭터: 코일 저장 안장: 준비된 코일을 안장에 놓고 코일 카(트롤리...
Product Description

리튬 이온 배터리 산업을 위한 얇은 게이지 슬리팅 라인 슬리터 기계 초정밀

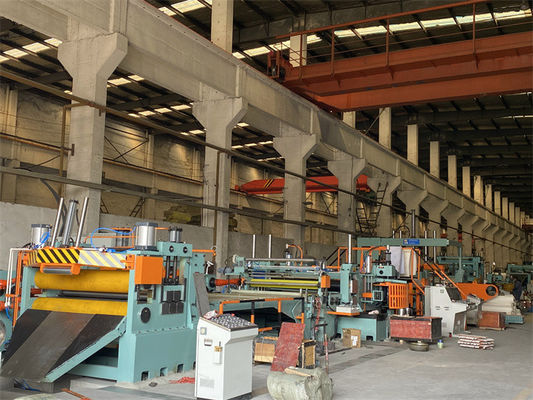

초정밀 초고속 박판 슬리팅 라인은 우리 회사의 용량을 보여 주며, 속도는 최대 300m/min까지 가능하며, 초정밀은 슬릿 스트립이 선형이고, 버가 거의 없으며, 슬릿 폭 공차가 0.05mm 이내이고, 두께가 최소로 매우 얇을 수 있음을 의미합니다. 일반적으로 0.10mm 이상이지만 0.05mm입니다. 귀하의 특정 요구 사항을 제공해 주시면 저희가 귀하를 대신해 제안을 해드릴 수 있습니다.



캐릭터:

  1. 코일 저장 안장: 준비된 코일을 안장에 놓고 코일 카(트롤리)가 코일 아래로 와서 들어 올릴 수 있습니다. 이는 크레인이 코일을 코일 카에 직접 놓는 경우 오버헤드 크레인 작업 시간을 줄이고 강철 코일이 손상되는 것을 방지합니다.
  2. 코일 로딩 카: 바닥형 코일 카 또는 피트 유형은 풀린 맨드릴에 효율적인 코일 로딩을 보장합니다.

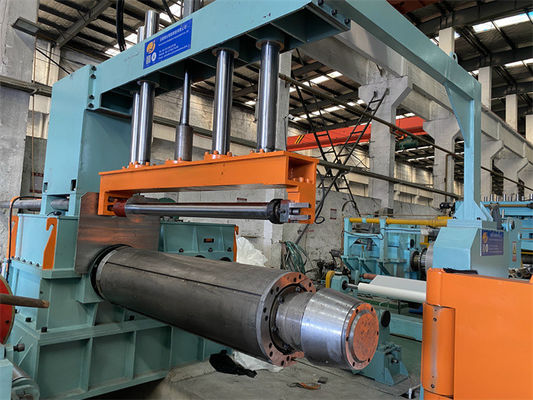

  3. 단일 맨드릴 언코일러: 508mm 무봉제 맨드릴에 적합한 유압 확장 맨드릴이며 더 큰 ID 코일을 풀기 위해 추가 세그먼트 또는 고무 슬리브를 설치할 수 있습니다. 맨드릴의 하중은 금속 코일의 치수에 따라 다릅니다.
  4. 코일 헤드 트랙션 프레스 암, 필러 삽질 플레이트: 서로 협력하여 코일 헤드를 열고 핀치 피더로 보냅니다.
  5. 핀치 피더(이동형): 스레딩 시 코일 헤드를 슬리터로 앞으로 보냅니다. 자동 모드에서는 슬리터와 동기식으로 연속적으로 스트립을 어큐뮬레이터 루프로 보냅니다.
  6. 1# 지상의 첫 번째 어큐뮬레이터 루프: 스레딩 단계에서 얇은 시트가 통과하도록 하는 자동 모터 체인 업다운 리프팅 브릿지, 자동 모드에서 루프 피트에 강철 트립을 축적하여 핀치 공급 및 슬리팅 속도를 동기화하고 피트 벽의 전기 눈을 피드백합니다.
  7. 프레스 롤러 및 사이드 가이드(이동형): 슬리팅 머신 중앙에서 강대를 수평 및 수직으로 안내합니다. 강철 스트립 폭에 맞춰 측면 가이드를 자동으로 조정합니다.

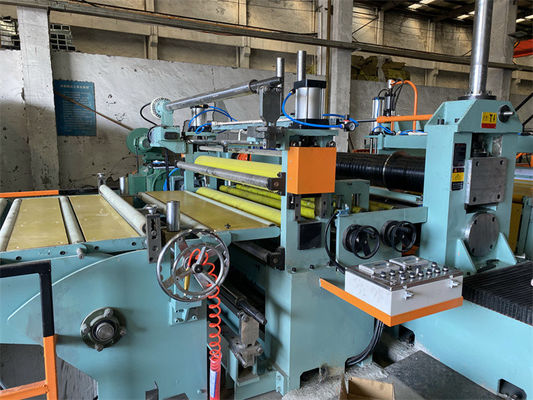

  8. 슬리터: 한 쌍의 평행 나이프 샤프트, 이동식 슬리터 스탠드 1개, 고정 슬리터 스탠드 1개, 나사 고정 메커니즘, AC 드라이버로 제어되는 구동 및 변속기를 포함합니다.
  9. 에지 스크랩 코일러: 오프라인 별도의 바람 스크랩, 스크랩이 여유롭게 구덩이에 빠집니다.
  10. 2# 어큐뮬레이터 루프 피트: 1# 어큐뮬레이터 피트와 동일한 구조로 슬리팅 및 반동의 동기 속도를 보장하기 위해 슬릿 스트립이 루프에 얽히지 않습니다.
  11. 장력 및 속도 측정 장치: 유압 울 펠트 유형 및 이중 롤러 유형의 반동 장력 제공, 반동 전 인코딩 측정 라인 속도.
  12. 디플렉터 롤러 및 사전 분리기: 반동하기 전에 강철 스트립을 순서대로 분리하고 스트립 방향을 안내하여 맨드릴 니퍼를 반동시킵니다.
  13. 오버암과 리코일러 분리: 원활한 맨드릴, 좋은 반동을 보장하고 가장자리 차이는 ±0.05mm입니다.
  14. 전기 제어 시스템: 300m/min의 고속으로 작동하는 슬리팅 라인을 제어하는 ​​PLC.

매개변수:

슬리팅 라인 0.1 -1 X 1250 250mpm 매개변수
다가오는 강철 코일 ID508mm, 610mm, OD1800mm, 코일 무게 20T
완성된 베이비 코일 ID508mm, OD1800mm, 코일 무게 최대 20T
마더 코일 폭 300-1250mm
베이비 코일 폭 10mm -100mm
슬리팅 횟수 40슬릿
메인 모터 슬리터 110KW + 리코일러 132KW
슬리터 나이프 ID205 x OD320 x 8/10mm SKD11 HRC58-61
리코일러 맨드릴 원활한 맨드릴
선택 과목 빠른 교환 슬리터, 개찰구 언로드
슬리팅 속도 0-150-250mpm 조정 가능
구성 PLC, 이노반스 드라이브, 렉스로스 밸브
슬리팅 정밀도

슬릿 폭 ±0.05mm; 캠버 ±0.05mm/m;

두께의 3%를 바릅니다. 반동 혹<0.3mm





얇은 가이드 선 절단 기계 리?? 이온 배터리 산업에 대한 슈퍼 정밀얇은 가이드 선 절단 기계 리?? 이온 배터리 산업에 대한 슈퍼 정밀얇은 가이드 선 절단 기계 리?? 이온 배터리 산업에 대한 슈퍼 정밀
