회전형 전단기 비행은 길이 선에 잘렸습니다
회전형 전단기 비행은 길이 선에 잘렸습니다
Basic Properties
country of origin
우시, 중국
Brand Name
Jinye
PRODUCT MODEL
비행 (0.3-3) X 1000
Trading Properties
MOQ
1개 세트
Packing
40HC X 3
period for dispatch
120-150days
payment method
전신환
Product Details
강조하다:
길이 선에 대한 200 밀리미터 플라잉 컷
,길이 선에 대한 녹슬지 않는 플라잉 컷
,길이 선에 대한 220KW 플라잉 컷
Name:
회전형 전단기는 길이 선 스테인레스 강에 줄이게 갑자기 바뀝니다
Sheet Material:
스테인레스 강 304, 316, 아연 -닉레 합금
Sheet Thickness:
0.3-3mm
Sheet Width:
200-1000mm
Coil ID:
508 밀리미터, 610 밀리미터
Coil OD:
1800mm
Coil Weight:
15t
Cutting Speed:
분 당 80 PC 1m
Cutting Length:
200-3000mm
Cutting Style:
회전식 기민한 전단기
Leveler:
6hi
Total Power:
220kW
Land Area:
28m X 8m
Feeding Direction:
고객이 결정
Product Brief
자동 로터리 셰어 플라이 컷 롱 라인 스테인리스 스틸 0.3-3 X 1000 로터리 셰어 플라이 절단 길이 라인, 우리 회사에서 만든, 고속 고 정밀, 특히 얇은 잎 짧은 잎 금속 절단에 적합: 플라이 절단 은 얇은 잎 코일 긴 길이 (천 개 미터) 절단에 적합합니다. 플라이 절단 주파수는 최대 150m / min까지 될 수 있습니다. 라인 속도 80 -100m / min 짧은 잎 절단은 높은 주파수 연속 절단과 높은 생산성을 의미합니다. 고 정밀성 6 고 레벨러, 필름 라미네이터, 듀얼 스택러는 높은 생산 장치입니다. 0.3 -3...
Product Description
자동 로터리 셰어 플라이 컷 롱 라인 스테인리스 스틸 0.3-3 X 1000
로터리 셰어 플라이 절단 길이 라인, 우리 회사에서 만든, 고속 고 정밀, 특히 얇은 잎 짧은 잎 금속 절단에 적합:
- 플라이 절단 은 얇은 잎 코일 긴 길이 (천 개 미터) 절단에 적합합니다.
- 플라이 절단 주파수는 최대 150m / min까지 될 수 있습니다. 라인 속도 80 -100m / min
- 짧은 잎 절단은 높은 주파수 연속 절단과 높은 생산성을 의미합니다.
- 고 정밀성 6 고 레벨러, 필름 라미네이터, 듀얼 스택러는 높은 생산 장치입니다.
- 0.3 -3.0mm x 1000mmW x 200 -3000mmL의 플라크 절단 라인
- 평준화 롤러 조절은 자동으로 보조 롤러를 서보 눌러.
매개 변수
| 원자재와 완제품 | |
| 원자재 | 고온/냉면 롤링 스테인레스 스틸 |
| 기계적 특성 | 팽창 강도 σb≤800Mpa, σs≤550Mpa |
| 두께 | 00.2-2.0mm, 0.3-3.0mm |
| 너비 | 200mm-1000mm (최대) |
| 코일 과다 투약 | ≤Φ1500,1800mm |
| 코일 아이디 | Φ508mm (세포와 함께 Φ610mm로 확대) |
| 최대 무게 | 10톤, 15톤, 20톤 |
| 잎 길이가 | 200~3000mm |
| 길이 허용 | L0= 1M±0.3 mm (일률적인 속도) |
| L0= 1 M±0.4 mm (가속/연속) | |
| 직사각형 길이 허용 | L1= 1M±0.5mm |
| 스파킹 높이 | 최대 650mm (약 150mm 높이의 목재 지원) |
| 최대 스파킹 무게 | 5톤 |
| 비행 CTL 매개 변수 | ||
| 1 | 선형 속도 | 0~80m/min |
| 2 | 스레딩 속도 | 0-15m/min |
| 3 | 전원 공급 | 380V / 50Hz / 3PH |
| 4 | 설치된 전력 | 약 220KW |
| 5 | 횡단 경로 | 두 개의 칼이 날고 반면 절단 |
| 절단 메커니즘 트랙 절단 | ||
| 6 | 제어 방식 | AC, CNC 및 PLC 제어 |
| 7 | 드라이브 모터 | a. 디콜링 모터: AC 30KW b. 레벨링 모터: AC 75KW |
|
c. 비행 셰어 서버 모터: AC 90KW |
||
성분:
| 항목 | Qty | |
| 1 | 로딩 스테이션 | 1 |
| 2 | 로딩 차 | 1 |

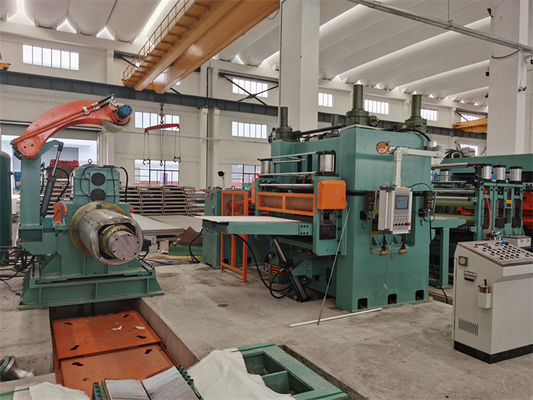

| 3 | 듀코일러 | 1 |
| 4 | 정밀 평준화 기계 (19 롤러) | 1 |
| 5 | 세르보 공급 장치 (라미네이션 장치 포함) | 1 |

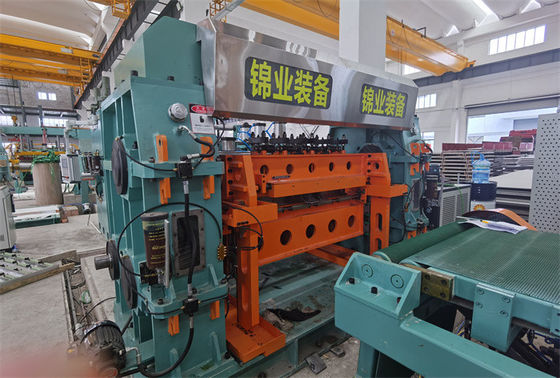

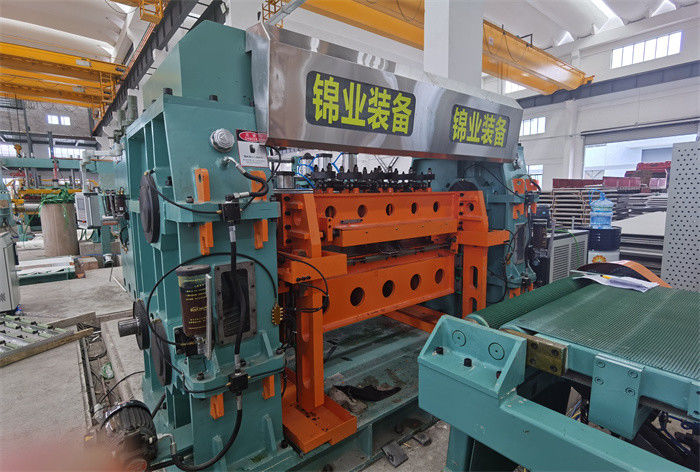

| 6 | 로터리 고속 플라이 커터 | 1 |

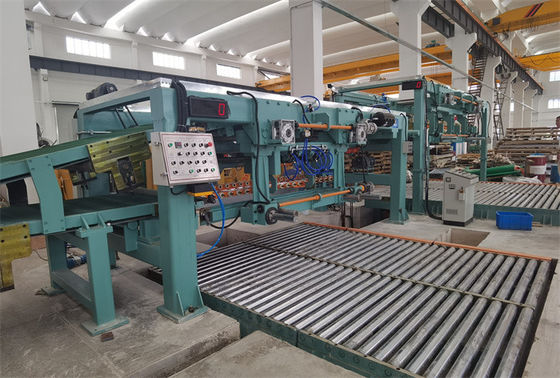

| 7 | 3단계 벨트 컨베이어 | 1 |
| 8 | 1s자동 잎 스택 | 1 |
| 9 | 2n자동 스택 | 1 |
| 10 | 수압 시스템 | 1 |
| 11 | 공기 시스템 | 1 |
| 12 | 윤활기 시스템 | 1 |
| 13 | 전기 시스템 | 1 |
캐릭터:
- 길이로 절단 라인은 평평화 및 길이로 절단하여 평평한 철판의 특정 길이를 만드는 것입니다.등, 코일 로딩의 보조 기능, 길이 측정, 필름 코팅, 판 전달 및 출력 등
- 작업 프로세스는 uncoiling, 19 롤러 6hi 평준화, 길이 측정, 회전 플라이 셰어 절단, 절단 시트 첫 번째 스파커로 이동 스파킹 수가 미리 설정 된 번호에 도달 할 때까지,다음 두 번째 스택에 수동으로 전송. 잎은 두 번째 스택러에 가고 있는 동안, 롤 테이블에 의해 첫 번째 리프팅 테이블에 출력 잎 그리고 다음 첫 번째 스택러 작업 상태로 돌아갑니다.하나의 강철 코일 절단 지속적으로 진행 될 수 있습니다.
- 작업 프로세스는 자동으로, PLC 서보 컨트롤을 채택하고 HMI.on 터치 스크린, 장 크기를 설정할 수 있습니다, PC의 수, 장 무게를 계산, 더 나아가 기능을 가지고 있습니다:설정된 먹이 길이가, 입력 번호 설정, 수동과 자동의 교류, 자동 시작, 자동 정지, 일시 중지, 카운터 제로, fwd-rwd 버튼, 절단 위아래, 고장 알람, 등
- 크롬 코팅 롤러, PU 롤러, 블로어 등은 시트 표면을 손상되지 않도록 보호하는 역할을합니다.
- 수동 스레딩을 제외하면 모두 자동 작업입니다.
