Product Details
강조하다:
거꾸로 할 수 있는 연속 냉간 압연기
,1.2 밀리미터 두꺼운 연속 냉간 압연기
,300mpm 연속 압연기 굴리기
Name:
세로로 나란히 서서 추운 공장 기계를 역으로 돌리는 2 입지
Material:
탄소강, 합금 강, HRPO, 스테인레스 강
Input Thickness:
1.7-3.0mm
Finished Thickness:
0.5-1.2mm
Strip Width:
600-750mm
Coil Load:
15T
Rolling Speed:
400m/분
Press Up:
수력 AGC
Rolling Process:
가역
Recoiling Tension:
85KN
Rolling Force:
850T
Recoil Mandrel:
508 밀리미터
Total Power:
2800KW
Land Area:
25m X 15m
Product Brief
두대 입지 협력 가역식 냉간 압연기 기계 (300mpm, 850 밀리미터 AGC) 거꾸로 할 수 있는 냉간압연기는 연속 냉간 압연 공정과 비교하여 도, 더 적은 스케일 생산, 생산성의 더 낮은 비율을 감소시켜 더 낮은 투자의 이점, 더 적은 스페이스, 가변 두께와 더 적은 두께의 단점을 가집니다. 연속 냉간 압연 공정은 연속 압연의 캐릭터를 가지고 있습니다, 코일링에 풀리고 정지, 고객 없이 일하는 것에서 한 방법이 큰 규모 생산과 높은 생산성을 얻을 수 있습니다. 2 헤드 연속 압연기가 유능하지 않지만 4개 머리들 추운 공장이 완...
Product Description

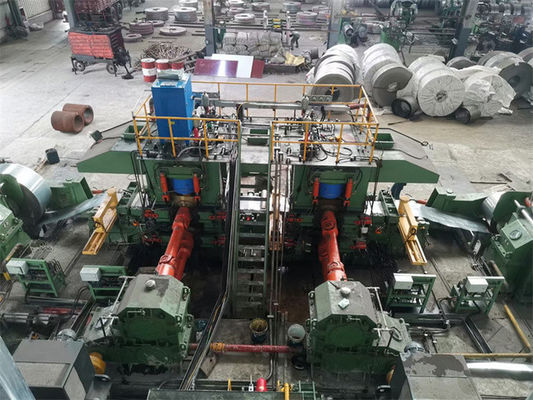

두대 입지 협력 가역식 냉간 압연기 기계 (300mpm, 850 밀리미터 AGC)
- 거꾸로 할 수 있는 냉간압연기는 연속 냉간 압연 공정과 비교하여 도, 더 적은 스케일 생산, 생산성의 더 낮은 비율을 감소시켜 더 낮은 투자의 이점, 더 적은 스페이스, 가변 두께와 더 적은 두께의 단점을 가집니다.
- 연속 냉간 압연 공정은 연속 압연의 캐릭터를 가지고 있습니다, 코일링에 풀리고 정지, 고객 없이 일하는 것에서 한 방법이 큰 규모 생산과 높은 생산성을 얻을 수 있습니다.
- 2 헤드 연속 압연기가 유능하지 않지만 4개 머리들 추운 공장이 완전히 사용되는 것으로 잡히지 않는 반면, 강철 줄이 길고, 상당히, 4 통과에 두께 감소는 2일 때, 거꾸로 할 수 있는 추운 공장은 2 또는 3 번 동안 이리저리 강철 줄을 필요로 합니다, 투 헤드들 직렬 거꾸로 할 수 있는 냉간압연기가 더 좋은 솔루션입니다.
- 투자는 단지 추가적인 추운 공장의 원 헤드입니다, 성능이 투 헤드들 탠덤 압연, 3 또는 4 통과 1 역압연, 탄력적 옵션, 더 높은 생산, 적은 전력 소비, 더 적은 땅 전용일 것입니다.
- 전기 제어 시스템은 첨단 기술고 정밀도이고 또한 전통적 직렬 냉간 압연 시스템을 포함할 뿐만 아니라, 반대 냉간 압연 기술을 장려합니다.
- 밀 라인을 역으로 돌리는 투 헤드들은고 정밀도 기계공 설계와 생산을 요구하고 추운 공장 공장의 제조 정밀 수준을 대표합니다.
구성
- 수경성 자동발전제어 시스템은 두 단계 컴퓨터에 의해 제어됩니다. 그것은 또한 끊임없이 계속되는 롤 갭, 끊임없이 계속되는 롤링 힘, 두께 사전 컨트롤 / 모니터링의 기능을 가지고 있을 뿐만 아니라, 긴장 AGC를 가지고 있습니다.
- 지멘스의 전체 세트가 전자적으로 제어한 코일러가 운전되는 주요 압연기와 좌우는 현재 모터를 지시합니다. (믹스트 말 탄 구조), SCR 전원 공급기
- 압연기는 유압 시스템, 수력 펌핑 조절 시스템, 측면 추진 조절 시스템, 중간 롤의 정부 굴힘 롤, 과정 윤활계통과 장비 윤활계통을 가집니다
- 좌우 코일러는 큰 긴장 단단한 드럼, 긴장 디지털 제어를 채택합니다
- 대의 생산 과정 인터로킹과 장애 경고는 생산 과정의 자동화를 실현하기 위해 프로그램 논리 제어기 (PLC)를 제어됩니다.
- The rolling mill has full hydraulic pressure. It has the control functions of full stroke second flow control, deviation adjustment control, automatic preloading control, thickness pre-control AGC, thickness monitoring AGC, tension/speed AGC, acceleration and deceleration AGC compensation control, roll eccentricity compensation, and rolling process database, data display and operation control, product quality tracking function, high-speed rolling data automatic recording, automatic report generation, fault alarm and recording. Recording and other process management functions.
- 검출, 디스플레이와 공정 파라미터와 핵심 장비 파라미터의 장애 경고 시스템
- 에멀젼 냉각 시스템과 정밀 필터링 시스템은 과정 주유를 위해 사용됩니다.
- 과부하 방지, 판 파단 보호와 비상 주차와 같은 안전 보호 시스템은 압연기에 설치됩니다.
- 단단한 톱니 표면 헬링본 기어 (성적 5 정확도)은 좌우 코일러와 메인 머신을 위해 사용됩니다. SKF, 담배, 팀켄은 고속 축베어링을 위해 사용되고 하얼빈 / 와팽디안 / 뤄양 태도 공장이 저속 축베어링을 위해 사용됩니다.
- 장치는 장치의 생산 프로세스 컨트롤을 실현하기 위해 두 단계 컴퓨터 제어를 채택합니다. 유닛은 압연 스케쥴 계산, 통과 배포, 규정과 파라미터최적화를 가지고 있습니다. 실시간 공정 파라미터와 핵심 탐지, 디스플레이와 알람
- 경사진 쐐기와 단계에 의한 압연 라인 높이의 빠른 조정
- 작업롤 중간 롤 (약 8 분)의 급롤링 변화
- 속도를 측정하기 위해 부호기를 보유하는 동안, 장치는 두번째 흐름제어를 실현하고 완성품의 금리를 향상시키기 위해 수입된 레이저 속도계를 채택합니다
- 단위 장력은 수입된 토양의 수분 장력계, 폐-루프 제어와 디지털 표시에 의해 직접적으로 측정됩니다
2 헤드 AGC 반대 냉간압연기.
| 강철 코일 매개 변수 | |
| 강철 소재 |
보통 탄소강, 저합금강, HR 검정색, HRPO |
| 수신 SS 코일재 | 600-750mm X 1.5-3.0mm |
| 수신 SS 코일 | 508 밀리미터 ID, 2000 밀리미터 OD, 10T |
| 추운 굴려진 끝난 SS 코일재 | 600-750 X 0.50-1.2mm |
| 역압연 공장 매개 변수 | |
| 압연기 속도 | 맥스 400m/min |
| 롤링 힘 | 맥스 8500KN |
| 리코일링 긴장 | 최고 85KN |
| 작업 롤러 투기. | Ф175 -185 X 850 밀리미터 |
| 백업된 롤러 투기. | Ф700-730 X 830 밀리미터 |
| 주전동기출력 | 430KW X 4 |
| 반동 원동력 | 430KW X 2 |
| 전기 제어 | 수경성 AGC, 지멘스 RA80 DC 운전자, PLC, X선 두께 측정기 시스템 |
| 액체성 조건 | 기어박스를 위한 가는 기름 윤활, 베어링 시트를 위한 오일 가스 주유, 과정 냉각제 시스템을 회전시킨 수력 주유소 |
| 자동 롤러 교체 | 수력 원동기와 실린더는 자동 롤러 변화를 실현하기 위해, 운전합니다 |
