제품 상세 정보:
|
| 제품명: | Coil to Coil Steel 슬리팅 리코일링 라인 | 시트 재료: | 냉연 CR 강판 |
|---|---|---|---|
| 시이트 폭: | 300-1600mm | 시트 두께: | 0.3-3mm |
| 슬리팅 속도: | 120m/min | 코일 I.D: | 508 밀리미터, 610 밀리미터 |
| 코일 O.D: | 2000 밀리미터 | 코일 무게: | 15 -25T |
| 슬리팅의 수: | 3mm x 12슬릿 | 슬리팅 정밀도: | +-0.12mm |
| 적용 가능한 산업: | 에너지 및 광업, 가정용, 호텔, 소매, 농장, 건설 공사, 의류 가게, 레스토랑, 건축 재료 가게, 기계 수리 가게, 제조 공장 | 핵심 판매 요소: | 고정밀, 높은 생산성, 저비용 및 고속 |
| 에프터 서비스: | 온라인 지원, 현장 설치 | 보증서 서비스 뒤에: | 비디오 기술 지원, 온라인 지원, 현장 유지 보수 |
| 강조하다: | 코일 금속 틈새선에 감기세요,두배 슬리터는 금속 슬리트 라인을 이끕니다,CR 탄소 강판 틈새선 |
||

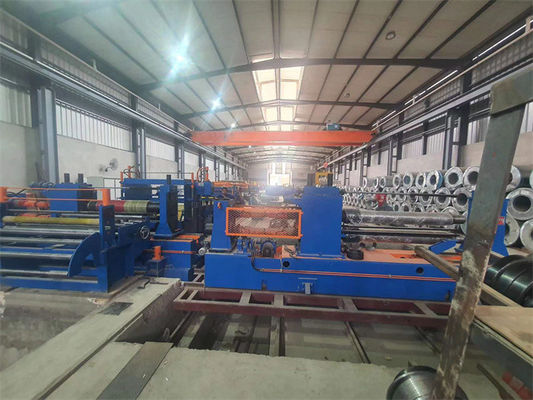

코일에서 코일로 스틸 절단 리콜링 라인 CR 탄소 강철 장 (두 번 절단 머리)
핫 롤링 HR 탄소 강철 코일은 핫 롤링 밀에서 만든 강철 잎의 두께가 더 높습니다. 콜드 롤링 강철 코일은 냉 롤링에서 만든 더 얇은 잎입니다. 두께 범위는 일반적으로 2mm 이하입니다.최소가 0에 가깝습니다.2mm, 절단 과정은 고 정밀 고 속도 및 따라서 생산적입니다. GI 및 색상 시트는 일반적으로 CR 철강 시트 기반 및 같은 절단 기계에 틈입니다.
우리는 고객이 선택할 수 있도록 구성의 다양한 옵션을 제공합니다, 고객은 생산의 계획을 말합니다
우리는 절단 속도, 절단 정밀도 및 자동화를 계산합니다. 각 절단 라인은 고객에 가장 적합한 맞춤형입니다.
.
구성 및 매개 변수:
1) 코일 준비 선, 20T 부하
2) 싱글 맨드럴 롤러 (508mm 맨드럴, 7.5KW 프레스 롤러)
3) 코일 헤드 직렬 및 껍질 장치 (하이드라ulic)
4) 더블 핑치 롤 & 5 롤러 레벨러와 코일 헤드 셰어 (30KW AC, 160mm 롤)
5) 구덩이 축전기 1 (길이 3m, 깊이 3m, 너비 2.0m)
6) 슬리터 전에 사이드 가이드 (300-1600mm 조절 범위)
7) 슬리터 (두 개의 머리 빠른 교환은 선택적입니다), 220mm 아버, 110KW DC
8) 엣지 스크랩 릴러 (전달 테이블 아래에 위치) 4KW 가변 주파수
9) 구덩이 축전기 2 (길이 3m, 깊이 5m, 너비 1.6m)
10) 사전 분리기 및 텐셔너, 델렉터 롤러 (발털 필트 텐셔너)
11) 분기 압력 받침대 508mm 매듭없는 스탠들
12) 코일 배열차, 20T 부하

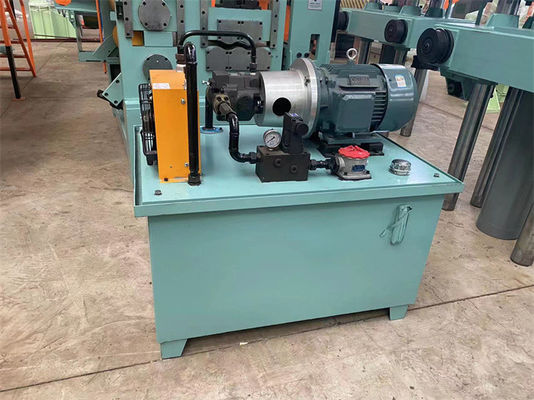

13) 수압 시스템, Pneumatic 시스템 (7.5KW 변동 펌프)
14) 전기 제어 시스템
레이아웃 프로세스:
코일 준비 샐러, 코일 로딩 차, 압력 롤러와 함께 단일 망드롤 롤러, 코일 헤드 펠러, 핑치 피더 & 5 롤러 사전 레벨러, 시어, 핏 루프 1, 사이드 가이드, 슬리터, 스크랩 와이더,피트 루프 2, 텐셔너와 사전 분리기, 셰어 포스트 및 디플렉터 롤러, 오버 램 분리기와 함께 리콜러, 코일 배열 차, (트린스타일)
매개 변수
| 절단선 0.3-3 X 1600 120mpm | 매개 변수 |
| 장착된 스틸 코일 | ID508mm, 610mm, OD1800mm, 코일 무게 20T |
| 제조된 베이비 코일 | ID508mm, OD1800mm, 코일 무게 20T 최대 |
| 모 코일 너비 | 300~1600mm |
| 베이비 코일 너비 | 50mm-1600mm |
| 절단 수 | 1mm x 30 슬리트; 3mm x 12 슬리트 |
| 주요 모터 | 슬리터 110KW + 리콜러 132KW |
| 썰매 칼 | ID220 x OD340 x 15mm SKD11 HRC58-61 |
| 리코일러 멘드럴 | 508mm 대장 |
| 사용 가능한 옵션 | 급속한 교환용 두 개의 슬리터 |
| 절단 속도 | 0-120mpm 조절 |
| 구성 | 시멘스 PLC, 파커 드라이브, 렉스로스 밸브 |
| 절단 정밀도 | 슬리트 너비 ±0.12mm; 캄버 ±0.1mm/m; 두께의 5%를 부어; 후퇴 험 <0.5mm |
구성:
| 부분 | 재료, 가공, 브랜드 |
| 셰프트, 축, 롤러 | 40Cr,HB250-275, 표면 HRC55-58 |
| 스리터 선반 | 42CrMo 도매, HB280-300, 표면 MF HRC50-55, 단단한 크롬 코팅, 표면 닦기 |
| 프레임, 베이스 | Q235-A, Q345강판 용접, 고열 처리 |
| 기어박스 바디 | Q345 판 용접, 열처리, 모래 분쇄, 프라이머 페인트 |
| 변속기: | 40Cr 도장철, HB240-255, 치아 표면 강화, 치아 닦기 |
| 릴러 릴러 세그먼트: | 45# 주사철, 탄화, 단단한 크롬 코팅 및 닦기 |
| 수압 펌프 | 유켄 피스션 변수 펌프 |
| PLC | 시멘스 S200 |
| 류류 | HRB, ZWZ, SKF |
| 펌프 부품 | 에어타크, SMC |
