텐션 레벨러 스킨 패스 2Hi 4Hi 롤링 밀 라인 스틸 코일 스테인리스 스틸 코일

텐션 레벨러 스킨 패스 2Hi 4Hi 스틸 코일 스테인리스 스틸 코일을 위한 롤링 밀 라인

소개

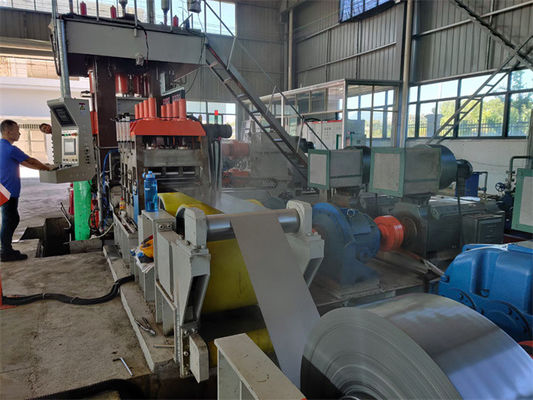

• 텐션 레벨러 (stretching bending straighting machine) 는 동시에 얇은 판의 길쭉하고 가로 변형을 형성 할 수 있습니다.따라서 얇은 판의 평면성과 재료 특성을 완전히 향상시킵니다., 크게 얇은 판 직렬 기술의 향상. 굽는 과정에서 생성 된 굽기 스트레스로 인해 긴장은 크게 감소합니다.순수한 스트레칭 정렬에 필요한 긴장의 1/3에서 1/5만이 동일한 정렬 효과를 달성하는 데 필요합니다.게다가, 직렬 효과는 최고입니다.

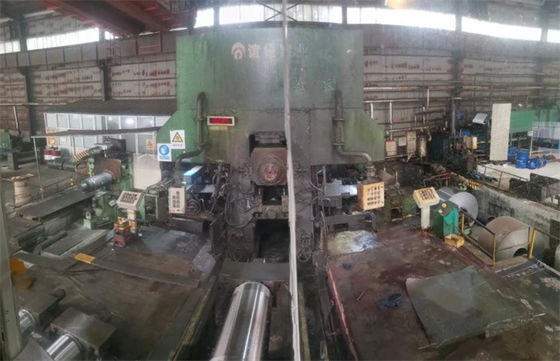

• 스킨 패스 밀:냉면 롤링 및 반열 된 스트립 스틸은 고품질의 판 모양을 얻고 기계적 특성을 향상시키기 위해 롤링을 통해 평평화됩니다. 스킨 패스 롤링 밀은 2Hi,4Hi 롤링 밀, 금속판의 두께 감소는 덜 롤링 압력으로 약간입니다.

긴장 조절기의 장점:

1. 좋은 평면 잎 모양은 스트레치 굽기 및 멀티 롤 직렬로 얻을 수 있습니다. 잎 표면의 파도 가장자리, 파도 모양 및 가벼운 캄버 구부름이 완전히 제거 될 수 있습니다.얇은 판의 평면성을 크게 향상시킵니다..
2. 장재료의 애니소트로피를 향상시키는 데 유용합니다. 깊이 당겨진 저탄소 철강 장재료의 양산 한도는 길쭉한 방향과 가로 방향으로 모두 애니소트로피를 나타냅니다. 따라서얇은 판의 심층 수련 과정에서, 다른 확장으로 인해 각 부분의 불균형 두께는 펀치 된 부분에서 주름과 같은 renda 결함을 일으킬 수 있으며, 이로 인해 폐기물 비율이 증가합니다.이 상황은 크게 개선 될 것입니다..

작업 과정:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

매개 변수

• 재료: 탄소 강철
• 전력 강도 σ S ≤ 350 MPa, 팽창 강도 σ b ≤ 450 MPa
• 소재 사양:0.2·2.0×1000mm
• 연장:0.4~2.0% (건조형) 1.0~5.0% (습기형)
• 원시 냉 laminated 앙일 코일 시트의 허용은 국가 표준을 충족
• 롤 플리트 소재 사양:
• 최대 코일 외부 지름:2100mm,내용 지름:Φ508 ((Φ610) mm
• 최대 스킬 무게:20t

완제품:

• 코일 내부 지름:Φ508mm,최대 코일 무게:15t
• 최대 롤링 힘:6000 KN
• 피부 통과 긴장: 120 KN
• 피부 통과 속도: ≤500m/min
• 롤링/리콜링 속도:≤500m/min
• 열기/회전 긴장: 30/40 KN
• 리코일러 망드럴 확장 범위:Φ508?? Φ485mm ((Φ610?? Φ590mm)
• 밀링 통과 선 높이:1000 mm
• 공급 방향:고객이 결정합니다.
• 전체 설치 전력:DC 1240kW,AC 75kW
• 밀터 면적:21×10×5m (길이, 너비, 높이)
• 오직 피부 패스 밀링은 높고, 다른 단위는 높이가 2.5m 이하입니다

성분:
