스킨 패스 롤링 텐션 레벨링 밀라인 4Hi 0.2-1.5 X 1300
Product Details
스킨 패스 롤링 텐션 레벨링 밀라인
,롤링 텐션 레벨링 밀라인 4Hi
스킨 패스 롤링 긴장 평준화 밀라인 4Hi 스킨 패스 0.2-1.5 x 1300
소개
- 스킨 패스 밀:냉면 롤링 및 반열 된 스트립 스틸은 고품질의 판 모양을 얻고 기계적 특성을 향상시키기 위해 롤링을 통해 평평화됩니다. 스킨 패스 롤링 밀은 2Hi,4Hi 롤링 밀, 금속판의 두께 감소는 덜 롤링 압력으로 약간입니다.
- 멀티 롤 정렬 기계: 후속 처리 요구 사항을 충족시키기 위해 공장에서는 다양한 정렬 방법이 사용됩니다.멀티 롤 직렬 기계는 널리 사용됩니다이 직선화 기계를 통과 한 후, 얇은 판은 스스로 뻗지 않고, 큰 파도를 작은 파동으로만 바꾸어 판의 표면을 거의 평평하게 만듭니다.크기가 0보다 작은 판.8mm, 멀티 롤 라이트너가 그렇게 효과적이지 않습니다.

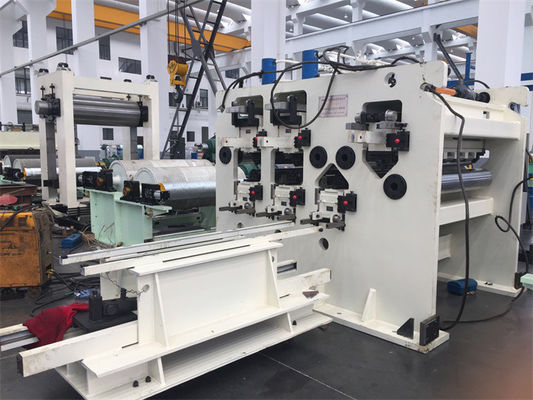

- 텐션 레벨러 (stretching bending straighting machine) 는 동시에 얇은 판의 길쭉하고 가로 변형을 형성 할 수 있습니다.따라서 얇은 판의 평면성과 재료 특성을 완전히 향상시킵니다., 크게 얇은 판 직렬 기술의 향상. 굽는 과정에서 생성 된 굽기 스트레스로 인해 긴장은 크게 감소합니다.순수한 스트레칭 정렬에 필요한 긴장의 1/3에서 1/5만이 동일한 정렬 효과를 달성하는 데 필요합니다.게다가, 직렬 효과는 최고입니다.
작업 과정:
Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading
매개 변수
- 재료: 탄소 강철
- 전력 강도 σ S ≤ 350 MPa, 팽창 강도 σ b ≤ 450 MPa
- 소재 사양:0.2·1.6×1300mm
- 연장:0.4~2.0% (건조형) 1.0~5.0% (습기형)
- 원시 냉 laminated 앙일 코일 시트의 허용은 국가 표준을 충족
- 롤 플리트 소재 사양:
- 최대 코일 외부 지름:2100mm,내용 지름:Φ508 ((Φ610) mm
- 최대 스킬 무게:27t
- 완제품:
- 코일 내부 지름:Φ508mm,최대 코일 무게:15t
- 최대 롤링 힘:6000 KN
- 피부 통과 긴장: 120 KN
- 피부 통과 속도: ≤200m/min
- 롤링/리콜링 속도: ≤200m/min
- 열기/회전 긴장: 30/40 KN
- 리코일러 망드럴 확장 범위:Φ508?? Φ485mm ((Φ610?? Φ590mm)
- 밀링 통과 선 높이:1000 mm
- 공급 방향:고객이 결정합니다.
- 전체 설치 전력:DC 1240kW,AC 75kW
- 밀터 면적:21×11×5m ((길이, 너비, 높이)
- 오직 피부 패스 밀링은 높고, 다른 단위는 높이가 2.5m 이하입니다
성분:
| 항목 | 스펙. | Qty | |
| 롤링 부위 | |||
| 1 | 준비용 седло | 1 세트 | |
| 2 |
코일 로딩 차 |
1 세트 | |
| 3 |
플라워드 언콜러 |
Φ508×1450mm | 1 세트 |
| 4 |
드라이브 베이스 |
1pc | |
| 5 |
부동 기지 |
1pc | |
| 6 |
지원 팔 |
1 세트 | |
| 입력 섹션 | |||
| 1 |
진입 스핀치 롤 |
1 세트 | |
| 2 |
빗판 |
1 세트 | |
| 3 |
입구 절단 |
1 세트 | |
| 4 |
굽는 롤러 |
2세트 | |
| 입력 S 롤 | |||
| 1 |
텐션 S 롤 |
긴장 롤 Φ900×1450 |
2개 |
| 2 | 텐션 롤 베이스 | 1pc | |
| 3 |
드라이브 베이스 |
1pc | |
| 4 |
S 롤 프레스 롤 |
1 세트 | |
| 스킨 패스 밀 | |||
| 1 |
롤링 스탠드 |
스탠드 컬럼 350×450 mm |
1 세트 |
| 2 |
직무용 롤러 |
Φ370×1450mm | 1 세트 |
| 3 |
지원 롤 |
Φ720×1420mm | 1 세트 |
| 4 |
롤 굴곡, 롤 밸런스 지원용 수압 실린더 |
1 세트 | |
| 5 |
밀링 전에 장치 |
안정화 롤러, 주름 방지 롤러 등을 포함합니다. |
1 세트 |
| 6 |
밀링 후 장치 |
안정화 롤러, 주름 방지 롤러 등을 포함합니다. |
1 세트 |
| 7 |
수압 롤러 변경 장치 |
일 롤러 변경, 지원 롤러 변경 |
1 세트 |
| 출력 긴장 S 롤 | |||
| 1 |
텐션 S 롤 |
긴장 롤러 Φ900×1450 | 2세트 |
| 2 | 텐션 롤 베이스 | 1pc | |
| 3 |
드라이브 베이스 |
1pc | |
| 4 |
S 롤 프레스 롤 |
1 세트 | |
| 출구 구간 | |||
| 1 |
기울기 지원 롤 |
1 세트 | |
| 2 |
출구 핑크 롤러 |
1 세트 | |
| 3 |
출구 절단 |
1 세트 | |
| 4 |
빗판 |
1 세트 | |
| 5 |
출구 반사 롤러 |
1 세트 | |
| 리코일러 | |||
| 1 | 리코일러 | Φ508×1450mm | 1 세트 |
| 2 | 드라이브 베이스 | 1pc | |
| 3 | 지원 팔 | 1 세트 | |
| 4 | 코일 배하차 | 1 세트 | |
| 5 | 휠셀 | 1 세트 | |
| 모터, 환기기, 유니버설 융합기 | |||
| 1 |
릴링 모터 |
Z4-280-21 110kW | 1 세트 |
| 2 |
리콜링 모터 |
Z4-280-21 110kW | 1 세트 |
| 3 |
4# S 롤 모터 |
Z4-250-11 110kW | 2세트 |
| 4 |
3# S 롤 모터 |
Z4-280-21 200kW | 2세트 |
| 5 |
스킨 패스 밀 모터 |
Z4-355-32 400kW | 1 세트 |
| 6 |
4# S 롤 줄기기 |
NGW102-20 | 1 세트 |
| 7 |
3# S 롤 줄기기 |
NGW122-20 | 1 세트 |
| 8 |
메인 밀링 리드커머 |
ZLY355-8 | 1 세트 |
| 9 |
유니버설 융합 |
SWC 타입 | 1pc |
| 10 |
선형 철도 |
GGB85AB | 4세트 |
| 보조자재 | |||
| 1 |
지상 앵커 볼트 |
기계로 |
1 세트 |
| 2 |
턱대기 |
기계로 |
1 세트 |
| 1 |
고압 AGC 시스템 |
고압 AGC 실린더를 포함합니다. 고압 수압 역 및 전기 제어 |
|
| 2 |
정상 압력 수압 시스템 |
||
| 3 |
CPC 자동 중앙집중화 |
자동 CPC 시스템 |
|
| 4 |
습한 피부 통과 시스템 |
||
| 5 |
전기 제어 시스템 |
시멘스 6RA80 DC 드라이버 |
|
| 6 | 용접기 | 1 세트 | |
| 7 | 전기 정전기 오일러 | 1 세트 | |
| 8 |
안전 울타리 및 경보 |
1 세트 | |
| 9 |
수력 파이프 라인, 전기 케이블 |
1 세트 | |
| 10 |
설치 재료 |
고객은 수력 파이프 라인, 전기 케이블을 준비, 공급자는 상세한 목록을 제공합니다 |
|
