헤비 게이지 HR 철강 코일 슬리팅 라인

중량 HR 스틸 코일 절단 라인 8 X 2000 ASTM1008, Q195, Q235, 08 스틸

중형 스틸 코일 절단 라인에 대해, 우리는 6x2000 더블 슬리터 높은 팽성 두꺼운 판 절단 기계를 인도에 공급, 8x2000 더블 헤드 절단 라인을 알제리와 러시아에,16 x1650 HR 말레이시아로 갈라진 선, 12x1250mm 슬리터 국내 시추안 지방, 등 우리는 고객이 원하는대로 슬리팅 기계를 설계합니다.

두꺼운 코일 시트를 길쭉한 방향으로 절단하는 것, 예를 들어 8mm, 10mm, 12mm, 14mm 일반 탄소 철강, 또는 높은 팽창 강도의 무거운 가이드 절단, 예를 들어 4mm, 5mm, 6mm, 7mm, 8mm, 등...,절단 기계는 무거운 용량을 견딜 수 있고 기계 구조는 견고한 구조와 자동 작동이 있어야합니다..

특징:

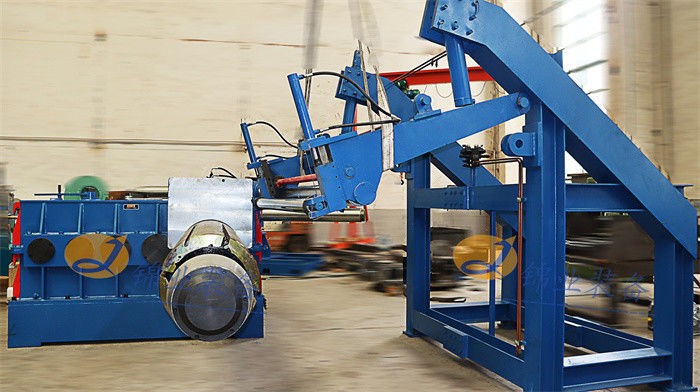

1. 큰 바플 이중 헤드 롤러: 두꺼운 철 코일 플레이트는 종종 큰 외부 지름으로 무겁습니다. 코일 무게는 최대 30-40T이며 외부 지름은 약 2200mm입니다.내부 코일 지름은 그렇게 규칙적이지 않습니다, 타원형 모양으로 보이는, 반대 두 피침 mandrels 쉽게 코일 내부를 지원 할 수 있습니다.

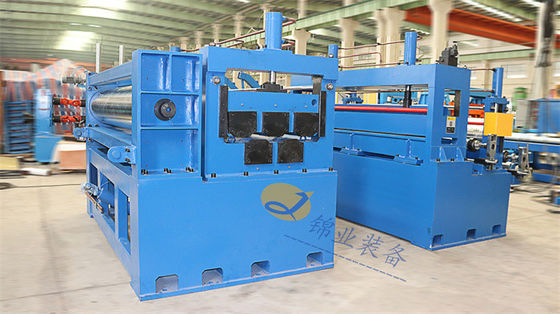

2. 강 5 롤 선 평준화 선 절단: 두꺼운 판은 롤링 라인에서 코일을 만들기 위해 롤링되었습니다, 스트립의 롤링 반지름은 강합니다.강한 평준화는 평평해 질 수 있습니다.나중에 잘라낼 준비가 되어 있습니다.
3. 다섯 롤러 긴장: 다섯 롤러 긴장 3 2 롤러 구조, 긴밀히 안정적인 후퇴 긴장 아래 강철 스트립을 유지

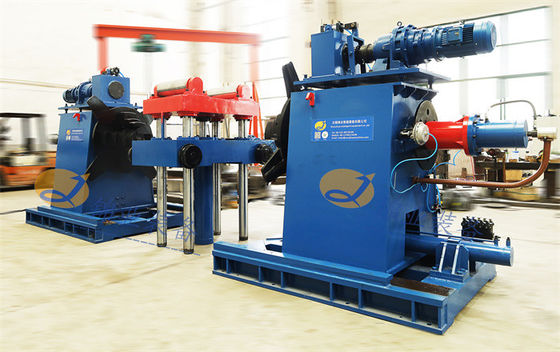

4. 리코일러 위의 프레스 프레임을 분리하는 스트립: 지속적인 리코일러를 보장하기 위해 각 스트립은 아래층 위에 순서대로 단단히 한 층을 잡아야합니다.수압 분리 프레스 프레임 기초에 단단히 서, 두 개의 수압 실린더에 의해 후퇴 스트립에 분리 샤프 압력을 가합니다.
5. 슬리터 및 리콜: 구조는 정상과 동일하지만 훨씬 강하며 일부 부품은 특수 재료를 채택합니다. PLC 제어로 동기화 된 슬리터 및 리콜 작업.
6. 모터화 조정 사이드 가이드: 두께 측정 장판의 경우, 사이드 가이드 조정은 패널의 버튼을 누르면 모터화됩니다.
7. 각 쪽에 두 개의 스크랩 와일더가 있습니다. 큰 AC 주파수 모터로 독립적으로 구동되며, 스크랩 와일더의 이동도 있습니다.
8. 전기 제어: 주 드라이브 캐비닛은 드라이브 측면의 절단 기계 뒤에 위치하고 있으며, 운영자 패널은 터치 스크린과 시멘스 PLC가있는 기계 앞에 있습니다.

 구성 및 매개 변수:
