제품 상세 정보:
|
| 이름: | 세개 입지 연속 냉간 압연기 라인 | 재료: | HRPO 강철 코일 |
|---|---|---|---|
| 입력: | 2-3 Ｘ 550 밀리미터 | 출력: | 0.6-1.5 Ｘ 550 밀리미터 |
| 회전속도 (rolling speed): | 250m/분 | 작업 롤러: | dia175 Ｘ 650 |
| 백업된 롤러: | dia600 Ｘ 630 | 억누르세요: | 수력 AGC |
| 전체 전력: | 2000KW | 리코일 맨드릴: | 508 밀리미터 |
| 강조하다: | 연속 냉간 압연 공정 라인,세 입지 냉간압연기,공장을 회전시키는 HRPO 강철 코일 |
||

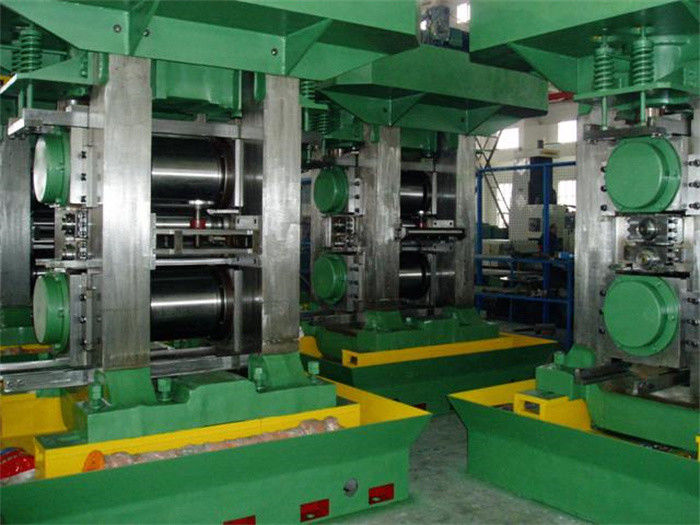

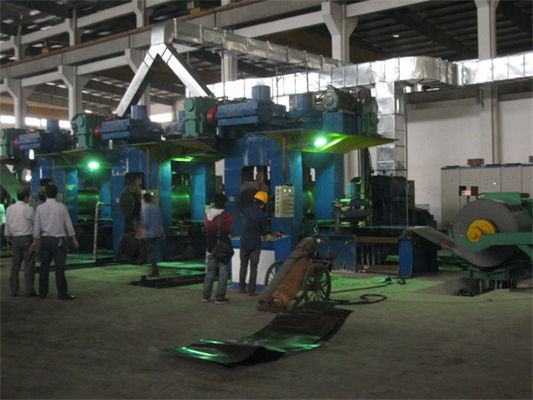

HRPO 강철 코일을 위한 세개 입지 연속 냉간 압연기 라인
3 입지 연속 냉간 압연 공정은 끊임없이 2-3mm부터 0.6-1.5mm까지 250m/min까지로 강판 두께를 감소시킵니다, 강철 줄 폭이 450-550mm, 상등품 평탄성의 연속 압연 프로세스 출력 대규모 냉연 강판 코일과 두께 조종에서 넓은 관용을 정렬시킵니다.
연속 압연기의 경쟁은 멈추지 않고 풀리는 것에서 코일링에 연속적인 것 방법입니다, 그러면 교체 코일, 두배 리코일러가 생산을 향상시키기 위해 좋은 옵션인 동안 자동 전단기와 용접기, 스트립 완충장치가 연속식 처리를 유지합니다.
배치 프로세스 :
수력 코일 장하 자동차, 언코일러, 다섯 롤러 교정기, 용접과 자르, 수평선상 나선형 축적자, 입력 처리 플랫폼, 4대 입지 4 롤러 압연기, 출력 처리 플랫폼, Re 코일러, 코일 방전용 자동차.
매개 변수 :
| 입력 코일 스트립재 | Q195, Q235, 08AL |
| 입력 코일 스트립 게이지와 폭 | 2.0-3.0mm Ｘ 550 밀리미터 |
| 출력 코일 스트립 게이지와 폭 | 0.6-1.2mm Ｘ 550 밀리미터 |
| 코일 중량 | 맥스 8T |
| 압연 스탠드의 수 | 3 |
| 각각 입지의 최대 롤링 힘 | ≤600T |
| 맥스 출구 회전속도 (rolling speed) | 250m/min |
| 코일러 긴장 | ≤65KN |
| 작업 롤러 차원 | φ175×650 밀리미터 |
| 백업된 롤러 차원 | φ600×630 밀리미터 |
| 수경성 AGC 시스템 압력 | 맥스 21Mpa |
| 수력 AGC 실린더 | φ480mm Ｘ 70 밀리미터, 2 PC |
| 메인 모터 | 430KW Ｘ 3ets DC 1000rpm |
| 코일러 모터 | 355KW DC 1400rpm |
| 직류 전동기 제어 | 지멘스 6RA80 |
| 전기 제어 시스템 | 두께 게이지 3 세트, 장력계 2 세트, MCC 상자인 지멘스 PLC MTS 변위 센서, 기타 등등. |
요구하면서, 연속 냉간 압연기는 높은 생산성입니다 :
2 코일러는 옵션으로 합니다 :
스트립 헤드는 한 코일러에 옵니다, 벨트 랩퍼가 권취기 맨드렐 위에 더 헤드를 잡고, 그것을 감쌉니다, 맨드릴, 스피드업에 코일 테일 용접 솔기가 밀 라인 아래로 느린, 코일러에 가까이 오는 최대 정속 스피드까지 코일링 속도를 똘똘 감는 강철 줄 스타트가 꼬리 부분 용접 솔기 뒤에 스트립 거리를 잘랐습니다.
