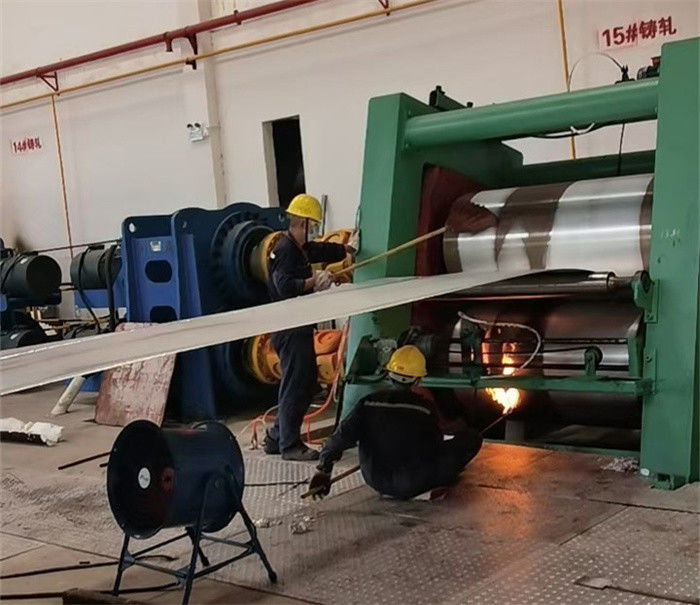

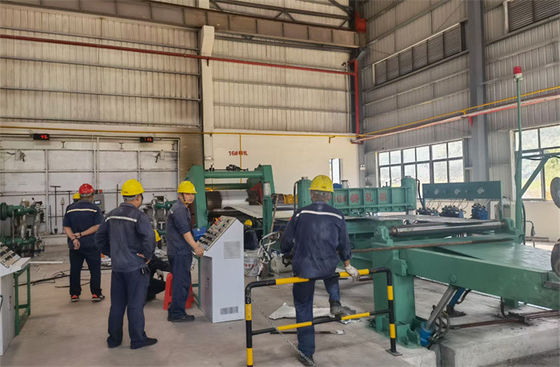

1 xxx 3 xxx 8 xxx 알루미늄 박판 연속 압연 설비 720×1450mm

공장 Φ720×1450mm을 회전시키는 알루미늄 박판 진행의 캐스팅

• 용융 알루니늄으로부터 유지로 수단, 자동 제어 알루미늄 액위는 드가싱 박스에서 더욱 액체를 정제합니다, 필터, 전방 박스 입이 정반대 회전하고 안쪽 냉방의 회전 롤러를 유통으로 주조했습니다, 알루미늄 액체가 용융 알루니늄 또는 알루미늄 합금 액체로부터 6-8mm 두께 알루미늄 박판이 되기 위한 어떤 변형 이내에 결정화합니다. 그리고 나서 알루미늄 코일이라는 것 시트 머리와 되감기를 줄이세요.
• 배역 압연기의 축급 전선은 15가' 수직선으로 기울었다는 것 입니다, 이것이 금속 산화막의 정복하는 금속 분리와 표면 장력에 좋습니다.
• 노와 캐스트 공장을 용해하는 것 사이에 안정적 액위는 매우 중요합니다. 퍼니스 포트에 있는 유량 조정기는 일정한 흐름을 조정하고 유지할 수 있습니다. 알루미늄 합금 액체는 똑같은 화학조성에서 연속적이고 깨끗함에 틀림없습니다, 탈가스 장치가 여과한 후 캐스트 공장의 전방 박스 안으로 액체와 그리고 나서 액체 흐름을 정제합니다. 티타늄 와이어 공급 장치는 결정화된 곡물을 정제하기 위해 미리 설정된 정속 제어에 있는 시스템을 세탁하기 위해 최대 두 PC 알티브 와이어를 보냅니다.
• 캐스트 공장의 15' 경사진 도와 전방 박스의 정확한 액체량 제어는 매우 정확한 압력 하에 입을 던지는 것에게 유동적인 전방 박스 공급 알루미늄을 보증합니다. 냉각되는 롤러를 롤러 표면 위의 횡단방향에 액체성 스프래드 안에서 던지는 것으로의 알루미늄 액형 충전물이 캐스팅으로부터 큰 소리로 말합니다. 이번달에, 명부에서 유동적 체류는 롤러 심묵 전에 조금 벌어지고, 빨리 냉각되고, 짧은 시간 이내에 굳어지고, 캐스팅 결정화가 완성되고 그리고 나서 열간 압연이 시트를 만듭니다. 액체에서 열 에너지는 신속히 롤러에 의해 뺏깁니다.
• 환기는 소매 열전도율이 매우 잘 인 주조 롤러를 통하여 이동됩니다. 압연 하중 외에, 롤러 슬리브는 주기적으로 핫 온도와 낮은 저온의 열 로드의 영향을 지닙니다. 롤러 슬리브 구조물, 물질과 냉각 수온은 캐스트 굴리기의 결정적인 요소입니다.
• 각각 주형구는 정확히 수평 및 수직 방향으로 조정되고 상등품 캐스트 굴리기를 보증할 수 있습니다.
• 각각 롤러는 직류 전동기와 유성 기어식 감속기에 의해 가동되고, 모든 디지트 제어 시스템에 의해 제어됩니다.
• 화염 분무 시스템은 롤러에 전념하는 것으로부터 알루미늄 액체에 분리하고 기름을 치기 위해 탄소 격리를 만듭니다.
• 롤러를 남기는 캐스트 시트 뒤에, 가이드 롤러, 위기를 통하여 피딩 롤러, 유압 절단기, 전향 롤러, 리코일러는 아래 직류 전동기에 의해 가동되는 것으로부터 알루미늄 박판을 마무리짓습니다.
• 리코일러는 권취 장력을 제공합니다. 하나 코일 와인딩이 위기 피딩 롤러와 오는 시트가 리코일러 시작 새로운 코일 권선 뒤에, 시트 긴장로 잡는 끝난, 트랙 전단 절단일 때, 핀치 롤러는 열립니다.
• 코일 언로딩 자동차와 유압 추진기는 코일을 리코일러에서 언로드합니다.

매개 변수

구성 :

1. 캐스트 압연기는 수직이고 수력 변화 롤러에 기울여지고 흔들릴 수 있습니다.
2. 운전하세요 : 교류 전동기는 독립적으로 속도 보상 기능으로, 상부롤러와 더 낮은 롤러를 운전합니다
3. 롤러 갭 미리 조절 : 거친 조절은 롤러 갭을 미리 설정하기 위해 듀얼 쐐기를 통하여 쿠션 두께와 설명서 래칫랜치를 조정하고 있습니다, 좋은 조절이 위로 누래서 유압 실린더에서의 압력을 조정하고 있습니다.
4. 롤러 표면 주유 : 투-앤드-프로 움직일 수 있는 화염 분무.
5. 되돌아오는 것 : 일정한 장력 또는 증감 긴장의 제어 모드.
6. 프리 스트레싱 제어 : 압력의 폐쇄 루프 제어.
7. 핀치 롤러 :캐스팅 머신 속도와 동시적이게 유지하기 위한 낮은 롤러 선형 속도의 정밀 제어.
8. 전기 제어 시스템은 속도, 정착된 회전자, 등 위에서, 과부담의 체크 기능을 가지고 있습니다.
9. 유압 시스템 : 2 유압펌프, 한개 작업 한 여분, 비상 펌프는 작업 펌프가 고장날 때 바로 일할 것입니다.
10. 주형구 플랫폼 : 고온 알루미늄 액체와 연락한 부분은 내열주철입니다. 손으로 좋은 조절. 디자인, 제작과 설치는 전방 박스와 주형구가 알루미늄 액체를 누출시킬 때 장비의 안전과 신뢰성을 보장하여야 하고 드라이브 전송, 신호, 케이블에 대한 손상을 야기시키지 않을 것입니다.
11. 물 흐르듯 하는 입 박스의 액체 수준 높이는 근접 스위치에 의해 확인되고 자동적으로 통제된, 전방 박스 액위가 자동적으로 제어됩니다. 제어정밀도 ±1mm.
12. 터치 화면 설정은 변수와 모니터 기계 작업 상태를 설정하고 보여주기 위해 주연산기 패널에 있습니다.
13. 수력 석유 파이프 라인은 모듈 밸브와 일체형 블록에 의해 통합됩니다.
