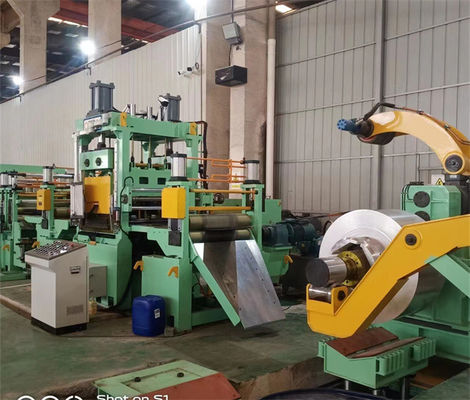

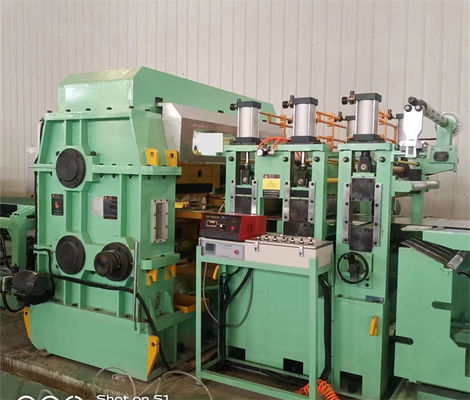

고 정밀도 자동 회전형 전단기는 길이 선 0.3-3 X 1250에 잘렸습니다
고 정밀도 자동 회전형 전단기는 길이 선 0.3-3 X 1250에 잘렸습니다
Basic Properties
country of origin
우시, 중국
Brand Name
Jinye
PRODUCT MODEL
비행 (0.3-3) X 1250
Trading Properties
MOQ
1SET
Packing
40HC X 3
period for dispatch
120-150days
payment method
전신환
Product Details
강조하다:
길이 선 0.3 밀리미터에 대한 회전식 전단 절단
,길이 선에 대한 자동 컷
,강철은 길이 기계 1250 밀리미터에 잘렸습니다
Name:
자동 회전형 전단기는 길이 선에 잘렸습니다
Sheet Material:
CR, GI, GL, PPGI
Sheet Thickness:
0.3-3mm
Sheet Width:
300-1250mm
Coil ID:
508 밀리미터, 610 밀리미터
Coil OD:
1800mm
Coil Weight:
20T
Cutting Speed:
분 당 40 PC 2m
Cutting Length:
200-3000mm
Cutting Style:
회전식 기민한 전단기
Leveler:
4Hi, 6hi
Total Power:
220kw
Land Area:
28m X 8m
Feeding Direction:
고객이 결정
Product Brief
길이 선 (0.3-3) X 1250에 대한고 정밀도 자동 교차로 전단 절단 길이 선에 줄여진 회전형 전단기는 길이 기계, 고속도고 정밀도에 줄여진 플라잉 쉬어를 선불합니다, 박판에 적합한 에스.이 박판 금속 절삭 부품을 단락시킵니다 : 라인 속도가 느리면, 박판 코일 길이는 오랫동안 수천의 미터에 달려있습니다, 시트 차단 시간이 오랫동안 있을 것입니다, 생산이 더 높은 라인 속도가 요구되도록 작을 것이세요. 기민한 절단은 0.5s 이내에 각각 잘라 최대 예취 빈도를 줄이는 것 분 150 번 /에게 달려있을 수 있는 동안 강철 줄이 ...
Product Description
길이 선 (0.3-3) X 1250에 대한고 정밀도 자동 교차로 전단 절단
길이 선에 줄여진 회전형 전단기는 길이 기계, 고속도고 정밀도에 줄여진 플라잉 쉬어를 선불합니다, 박판에 적합한 에스.이 박판 금속 절삭 부품을 단락시킵니다 :
- 라인 속도가 느리면, 박판 코일 길이는 오랫동안 수천의 미터에 달려있습니다, 시트 차단 시간이 오랫동안 있을 것입니다, 생산이 더 높은 라인 속도가 요구되도록 작을 것이세요.
- 기민한 절단은 0.5s 이내에 각각 잘라 최대 예취 빈도를 줄이는 것 분 150 번 /에게 달려있을 수 있는 동안 강철 줄이 일반적 속도로서 진행된다는 것을 의미합니다. 생산성은 선 80m/min 일 수 있습니다
- 잘리는 치수 부족 종이는 높은 예취 빈도를 의미하지만 라인 운영이 비 정지입니다, 이것이 이상적 배치입니다.
- 높은 생산성 비행 절단뿐 아니라,고 정밀도 균등기가 라미네이터를 촬영합니다, 듀얼 스택커가 다량 생산 배열입니다.
- 0.3 -3.0mm X 1250mmW X 200 -1000mmL을 위한 기민한 절단 라인.
3 밀리미터 코일과 0.3 밀리미터 코일의 비교 :
| 코일 상술 | 시트 길이 | 라인 속도를 줄이기 | 코일 당 차단 시간 | |
| 0.3 밀리미터 코일 시트 | 508 밀리미터 ID,1250mm 폭, 15T | ~5000m | 50m/min | 100 감독이 필요한 미성년자 |
| 3 밀리미터 코일 시트 | 508 밀리미터 ID, 1250 밀리미터 폭, 15T | ~500m | 50m/min | 10 감독이 필요한 미성년자 |
매개 변수 :
| 입력 원료와 완성품 | |
| 원료 | 뜨겁게 / 추운 직류 전기로 자극된, 추운 굴려진, 색깔있는 코팅 코일 |
| 기계적인 특성 | 인장 강도 σb≤460Mpa, σ0.2≤280Mpa |
| 두께 | 0.2-2.0mm, 0.3-3.0mm |
| 폭 | 300mm-1250mm(Max) |
| 검안의. | ≤Φ1500,1800mm |
| 신분증. | Φ508mm (가스킷으로 Φ610mm까지 확장하세요) |
| 맥스 중량 | 15 톤, 20 톤 |
| 시트 길이 | 200 - 3000 밀리미터 |
| 길이 허용 오차 | L 0 = 1M±0.3 밀리미터 (등속도) |
| L 0 = 1 M±0.4 밀리미터 (가속 / 감속) | |
| 대각선 길이 허용한도 | L 1 = 1M±0.5mm |
| 적층 높이 | 650 밀리미터는 한계에 이릅니다 (나무 동발 대략 150 밀리미터 높은) |
| 최대 적층화 중량 | 5 톤 |
| 날아다니는 CTL 매개 변수 | ||
| 1 | 선형 속도 | 0-80 M / 분 |
| 2 | 통판 속도 | 0-15 M / 분 |
| 3 | 전원 공급기 | 380V / 50Hz / 3PH |
| 4 | 설치 용량 | 약 220KW |
| 5 | 크로스 컷팅 방식 | 2 나이프는 반대 절단을 날립니다 |
| 메커니즘 트랙 절단을 줄이기 | ||
| 6 | 방법 통제 | CNC와 PLC 제어인 AC |
| 7 | 구동 모터 | a. 디코일링 모터 : AC 30KW 비. 레벨링 모터 : AC 75KW |
|
C. 플라잉 쉬어 서보 모터 : AC 90KW |
||
구성 :
| 항목 | 수량 | |
| 1 | 적재 스테이션 | 1 |
| 2 | 직상차 | 1 |
| 3 | 디코일러 | 1 |
| 4 | 정밀 수준 측량 기계 (19개 롤러) | 1 |
| 5 | 서보 기구에 의한 공급 장치는 (라미네이트 장치를 포함합니다) | 1 |
| 6 | 회전식 고속도 플라이 커터 | 1 |
| 7 | 삼단 벨트 콘베어 | 1 |
| 8 | 1번째 자동적인 시트 채집 장치 | 1 |
| 9 | 2번째 자동 채집 장치 | 1 |
| 10 | 유압 시스템 | 1 |
| 11 | 공압 계통 | 1 |
| 12 | 윤활 시스템 | 1 |
| 13 | 전기 시스템 | 1 |
