제품 상세 정보:
|
| 이름: | 빛 계측기 회전형 전단기 비행은 길이 선에 잘렸습니다 | 특징: | 고속도고 정밀도 비행 절단 |
|---|---|---|---|
| 소재: | CRC, GI, PPGI, SS | 시트 두께: | 0.3-3mm |
| 시이트 폭: | 500-1600mm | 코일 아이디: | 508mm |
| 코일 외경: | 2000 밀리미터 | 코일 무게: | 20-25T |
| 절단 길이: | 200 -4000mm | 절단 속도: | 분 Ｘ 600 밀리미터 당 100 PC |
| 방식을 줄이기: | 회전형 전단기 | 균등기: | 4Hi, 6hi |
| 전체 전력: | 300 kw | 접지 부위: | 30m Ｘ 8m |
| 강조하다: | 길이 라인 기 3 Ｘ 1600에 줄여집니다,빛 계측기는 길이 라인 기에 잘렸습니다,회전형 전단기 비행은 길이 선에 잘렸습니다 |
||

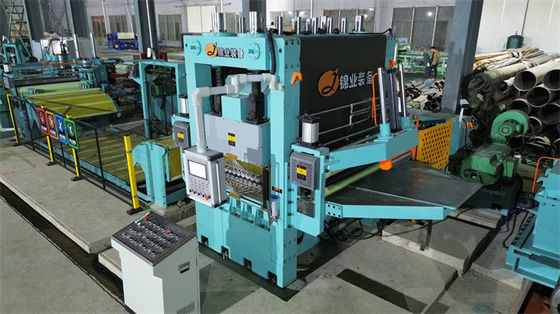

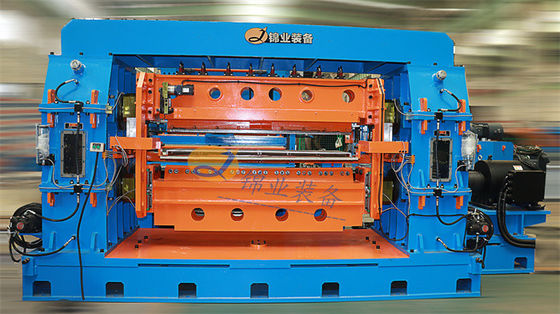

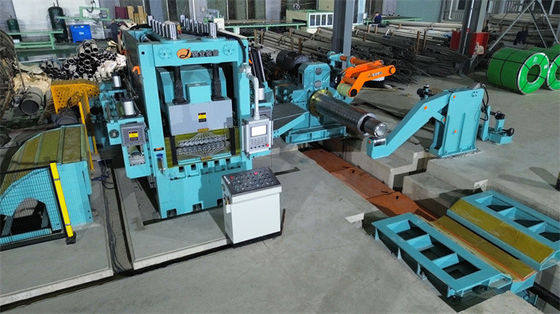

가벼운 가이드 로터리 셰어 플라이 컷 롱 라인 머신 (3 x 1600)
로터리 셰어 플라이 컷 라인은 고급 고속 고 정밀 컷 라인입니다. 가벼운 가이브 금속 판을 자르는 데 적합합니다.
2mm 코일과 0.2mm 코일의 비교:
| 코일 사양 | 잎 길이가 | 절단 선 속도 | 코일당 절단 시간 | |
| 0.2mm 코일 시트 | 508mm ID,1250mm 너비, 15T | ~7500m | 80m/min | 95분 |
| 2mm 코일 시트 | 508mm ID, 1250mm 너비, 15T | ~750m | 80m/min | 9.5분 |
매개 변수
| 원자재와 완제품 | |
| 원자재 | 냉게탈vanized, 냉게 롤링, 컬러 코팅 코일 |
| 기계적 특성 | 팽창 강도 σb≤460Mpa, σ0.2≤280Mpa |
| 두께 | 0.3-3.0mm, |
| 너비 | 500mm-1600mm (최대) |
| 과다 복용 | ≤Φ1800mm |
| 신분증 | Φ508mm (세포와 함께 Φ610mm로 확대) |
| 최대 무게 | 15톤, 20톤 |
| 잎 길이가 | 200~4000mm |
| 길이 허용 | L0= 1M±0.3 mm (일률적인 속도) |
| L0= 1 M±0.4 mm (가속/연속) | |
| 직사각형 길이 허용 | L1= 1M±0.5mm |
| 스파킹 높이 | 최대 650mm (약 150mm 높이의 목재 지원) |
| 최대 스파킹 무게 | 5톤 |
| 비행 CTL 매개 변수 | ||
| 1 | 선형 속도 | 0~80m/min |
| 2 | 스레딩 속도 | 0-15m/min |
| 3 | 전원 공급 | 380V / 50Hz / 3PH |
| 4 | 설치된 전력 | 약 280KW |
| 5 | 횡단 경로 | 두 개의 칼이 날고 반면 절단 |
| 절단 메커니즘 트랙 절단 | ||
| 6 | 제어 방식 | AC, CNC 및 PLC 제어 |
| 7 | 드라이브 모터 | a. 듀콜링 모터: AC 37KW b. 레벨링 모터: AC 90KW |
|
c. 회전 셰어서보 모터: AC 110KW |
||
성분:
| 항목 | Qty | |
| 1 | 로딩 스테이션 | 1 |
| 2 | 로딩 차 | 1 |
| 3 | 듀코일러 | 1 |
| 4 | 정밀 평준화 기계 (19 롤러) | 1 |
| 5 | 세르보 공급 장치 (라미네이션 장치 포함) | 1 |
| 6 | 로터리 고속 플라이 커터 | 1 |
| 7 | 3단계 벨트 컨베이어 | 1 |
| 8 | 1s자동 잎 수집 기계 | 1 |
| 9 | 2n자동 수집 기계 | 1 |
| 10 | 수압 시스템 | 1 |
| 11 | 공기 시스템 | 1 |
| 12 | 윤활기 시스템 | 1 |
| 13 | 전기 시스템 | 1 |
