길이 라인 기 대형 게지에 줄여진 SUS200 스테인레스 강판은 길이 선에 잘렸습니다
Product Details
플레이트는 길이 라인 기에 잘렸습니다
,SUS200은 길이 라인 기에 잘렸습니다
,대형 게지는 길이 선에 잘렸습니다
대형 게지 SUS200 스테인레스 강판은 에지 트리밍과 길이 기관총에 잘렸습니다
길이 선에 대한 대형 게지 스테인레스 강 시트 컷트는 두배로 더 강하게 똑같은 계측기 평지 탄소 강판의 그것이어야 합니다, 한편 롤러가 스테인레스 강 시트 표면을 보호해서 코팅된 PU입니다, 그것이 길이에 줄여진고 정밀도 과중한 업무입니다, 제작 원가가 길이 선 예산에 대한 기준 절단 보다 더 많이 입니다.
30m/min, 분 당 예취 빈도 6-8pcs X 3m에 달하는 레벨링 시속.
SUS200, SUS400 시리즈인 SUS300과 같은 스테인레스 강은 정상적 탄소강 항복 강도 ≤270Mpa 장력 strength≤465Mpa, 스테인레스 강 시트력 항복 강도 ≤500Mpa 장력 strength≤800Mpa와 비교했습니다
캐릭터들 :
1.언코일러 / 디코일러
언코일러는 두배 맨드릴과 강한 슬라이딩 베이스를 가지고 있습니다.
각각 맨드릴은 3 단계, 유압 실린더에 의한 2 맨드릴의 개시와 마감을 가지고 있습니다.
언코일링 안정성을 보장하기 위해, 언코일러 토대의 위에 설치된 후방 장력 메커니즘.

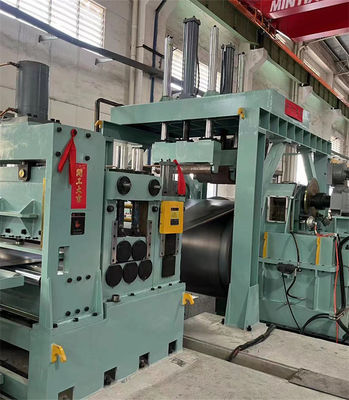

2. 문형 틀 코일 헤드 오프너
프레임의 위에 롤러를 똑바르게 하면서, 문형 틀은 스너버 압연 롤러로, 매우 강합니다.
수력 스너버 롤은 강철 코일의 위에 누르고 그것의 아래로 누르는 각이 조정할 수 있습니다
교정 롤러는 스트립 머리를 추적하고 그것을 똑바르게 하도록 앞으로 뒤처져서 미끄러질 수 있습니다.
직선화 롤러 압력 코일이 진행하는 동안 프리레벨러에 설치된 셔블링 플레이트는 코일 헤드를 지원합니다.
3. 첫번째 2+5 프리 균등기
두배 핀치 롤러는 코일 헤드를 받고 위기가 코일 헤드 포워드를 공급합니다.
강철 코일의 내부 응력을 릴리프링, 프엘에버 롤러는 크고 강합니다, 롤러가 매우 착용할 수 있어 완화시키고 경화됩니다
프리레벨러는 직류 전동기와 운전자에 의해 가동되고, 주요 균등기와 동기화됩니다.

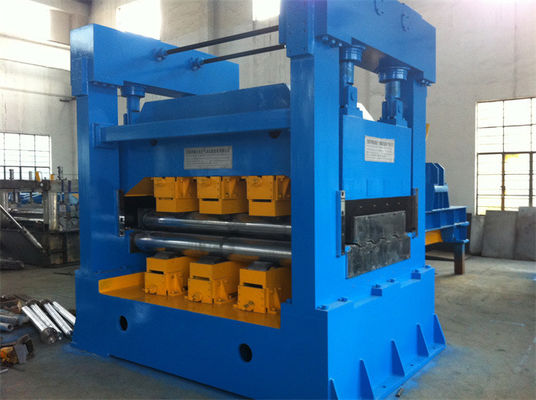

4. 과중한 업무 균등기
과중한 업무 균등기의 수는 13 PC, 11 PC 또는 9 PC일 것입니다, 롤러의 지름이 180 밀리미터 -230mm -300mm일 것입니다,
상부롤러와 더 낮은 롤러의 더 갭과 각은 조정될 수 있습니다.
균등기는 4 높은 것입니다, 이층이 롤러와 2 층 백업된 롤러로 일합니다, 백업된 롤러 조절이 압력 센서와 서보 모터에 의해 거나 매뉴얼일 수 있습니다.
5. 유압 절단기
수력 로킹 시어는 부호기 측정보다 싸게 파는 정지입니다.

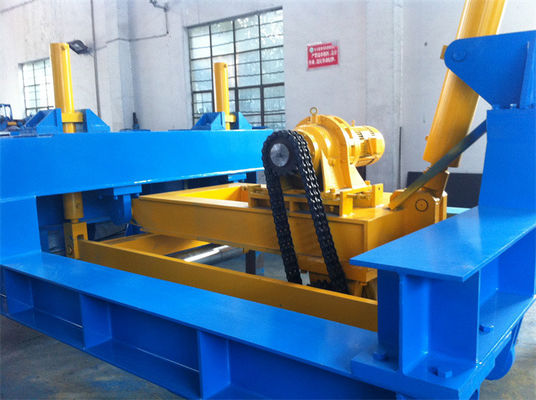

6. 적재 장치
핵무기 창구 적층화가 각각 시트를 롤러 아암에서 받고 리프팅 테이블에 아래 시트 가을을 공개하기 위해 2개 팔을 엽니다.
롤 테이블은 밖으로 싸여진 시트를 팩에게 전달합니다.
7. 자동장치는 제어됩니다, 전체 과정이 자동 모드로 PLC 제어 하에 있습니다.
8. 길이 절단과 시트 평탄성은 정확합니다
구성과 매개 변수 :
| 아니오. | 구성 | 매개 변수 / 구성 |
| 1 | 코일 안장 | 20-30T |
| 2 | 두배 원통식 권려기 | Φ500-800 밀리미터, 30T 로드 |
| 3 | 위기 공급 장치와 5 롤러 레벌러 | Φ250 밀리미터, 200KW |
| 4 | 구멍 축적자 | 6000 밀리미터 |
| 5 | 측면 가이드 1# | 수력 1000-2000mm |
| 6 | 이제 트리머 | 분리 본체, 주파수 제어, |
| 7 | 실패를 폐기하고 롤 테이블을 뛰어넘으세요 | 스크랩 가이드, 유압 푸시 실패 |
| 8 | 측면 가이드 2# | 수력 1000-2000mm |
| 9 | 11 롤러 레벌러 | 4Hi, 300KW, Φ210 밀리미터, 300KW |
| 10 | 회전 인코더 | 대표, 옴론 |
| 11 | 유압 절단기 | 과중한 업무, 45KW |
| 12 | 롤 테이블 | 4000 밀리미터 |
| 13 | 스택커와 X 테이블 | 핵무기 헤치형, 6m X 2 |
| 14 | 유압 시스템 | 렉스로스 밸브, 유켄 펌프 |
| 15 | 전기적으로 제어 시스템 | 파카 DC 구동, 지멘스 PLC와 HMI |
참조를 위한 SUS410 스테인레스 강 생산인 SUS201, SUS304 :
| SUS 시리즈 | 국가적 학년 | ASTM은 등급입니다 | TS(mpa) | YS(mpa) |
| 200 크레-마킨-니 | 12Cr17Mn6Ni5N | 201 | 720 | 390 |
| 12Cr18Mn9Ni5N | 202 | 680 | 356 | |
| 300 크레-니 | 301 | 755 | 275 | |
| 0Cr18Ni9 | 304 | 680 | 320 | |
| 00Cr19Ni10 | 304L | 560 | 270 | |
| 0Cr25Ni20 | 310S | 655 | 310 | |
| 00Cr17Ni14Mo2 | 316L | 560 | 290 | |
| 400 Cr | 1Cr13 | 410 | ||
| 430 | 345 | 510 |
