선 두배 균등기를 줄이는 대형 게지 HR 강철 시트 코일은 길이 선에 잘립니다

중량 HR 강철 엽 이중 레벨러 길이 라인에 잘라

중형 가이브 HR 스틸 시트 는 탄소 스틸 시트 Q235, Q345, S355, 양력 강도 ≤270Mpa 팽창 강도 ≤465Mpa, 평준화 선은 길이가 절단 된 라인입니다.1개 또는 2개의 레벨러, 절단, 전달 롤 테이블 및 스택. 장 길이를 측정하는 것은 레벨러에 설치 된 코딩 롤러에 인코더입니다. HR 시트의 경우 스택은 간단한 구조입니다:핑치 롤은 겹치기 래크에 시트를 보내고 그 다음 푸셔는 시트를 깔끔하게 밀어이중 평준화 는 거친 평준화 를 위한 사전 평준화 를 의미 하며, 미세 한 평준화 를 위한 주요 평준화 를 의미 합니다.그들 사이의 동기화는 PLC에 의해 속도 컨트롤러에 의해 제어됩니다.

구성 및 매개 변수:

캐릭터:

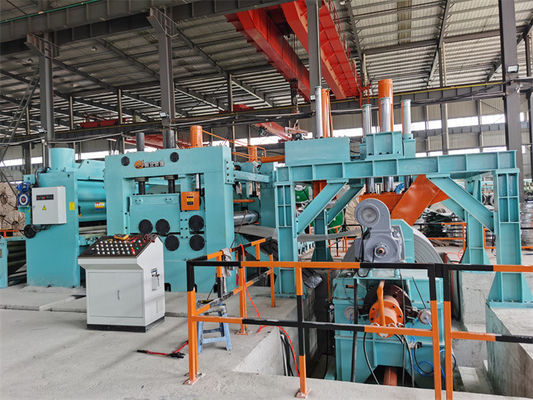

1- 롤러 풀기 / 롤러 풀기

중량 가공 라인 손잡이 중량 스킬의 중량 철 코일. uncoiler는 이중 마들러와 강한 슬라이딩 베이스가 있습니다.

각 멘드렐은 세 단계, 두 개의 멘드렐을 열고 닫는 수압 실린더가 있습니다.

반압기계, 롤링 안정성을 보장하기 위해 롤링 풀기 기단 위에 설치

2포털 프레임 코일 헤드 오픈

포털 프레임은 매우 튼튼합니다. 프레임 위에 스냅버 프레스 롤러와 곧장 롤러가 있습니다.
수압 스누버 롤 프레스 스틸 코일 위에, 그리고 그것의 압축 아래 각도 조절

직렬 롤러는 스트립 헤드를 추적하고 직렬하기 위해 앞뒤로 미끄러질 수 있습니다.

선차 레벨러에 설치 된 펠링 플레이트는 롤러 프레스 코일 헤드를 곧게하는 동안 코일 헤드를 지원합니다.

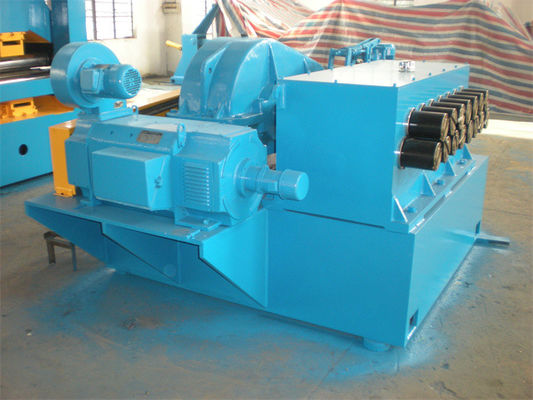

3. 첫 2+5 프리 레벨러

롤러는 크고 강합니다. 스틸 코일의 내부 스트레스를 완화합니다. 롤러 표면은 단단하고 크롬으로 덮여 있습니다.

느긋한 상태로 굴곡 스트레스를 완화하기 위해

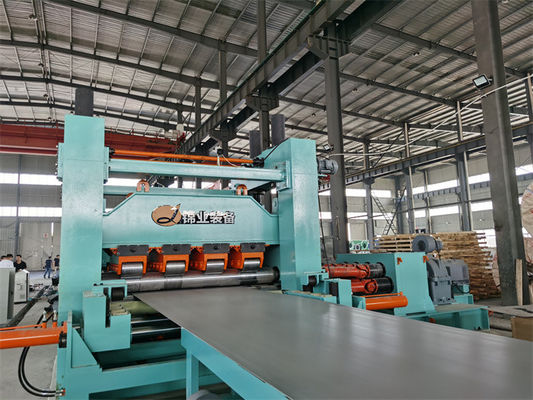

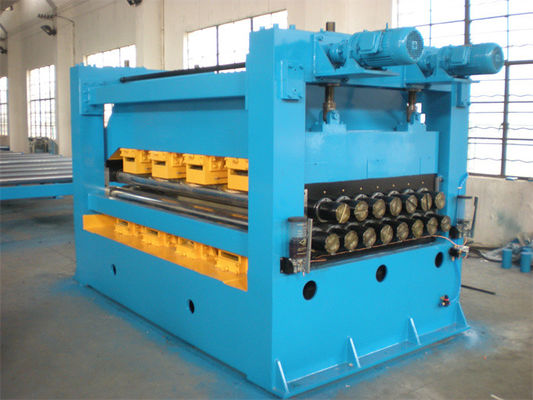

4중량 레벨러

중량 레벨러의 수는 13pcs, 11pcs, 9ocs, 롤러의 지름은 180mm -230mm -300mm,
상부 롤러와 하부 롤러의 간격과 각도는 조절할 수 있습니다.

정지 평준화, 평준화 동시 절단하는 동안 강철 판을 압축하지 않고 지속적으로 작동, 이것은 롤러 마크를 남기지 않고 강철 판 표면을 보호하기 위해 좋습니다

셰어 절단 중지 때, 레벨러는 꽉 잡고 인코더 측정 하에서 중지됩니다.

5수압 깎기

트랙 셰어: 싱크로 높은 주파수 절단 및 강한 프레임, 셰어링을위한 강력한 수압 역, 싱크로 추적 스틸 플레이트 실행을위한 큰 서보 모터.

수압 흔들림 찌는 엔코더 측정 하에 절단 중지입니다.

6자동 제어, 전체 프로세스는 PLC 제어 하에 자동 모드.
