제품 상세 정보:
|
| 이름: | 철강 파이프관 성형기를 용접하는 고주파 | 입력: | 낮은 탄소, 저합금 강철 코일 |
|---|---|---|---|
| 출력: | 15-38 둥근 파이프 | 생산하는 속도: | 140m/min |
| 토지 면적: | 35m Ｘ 4m | HF 용접공: | 고체 상태 150KW |
| 절단: | 냉각 톱 | 세공: | Cr12 롤러 |
| 형성 기술: | ERW | 롤러 샤프트: | 수평식 40 밀리미터 |
| 강조하다: | 기계 HG 25를 만드는 파이프관,용접 강관 성형기,140m/min 스틸 튜브 성형기 |
||

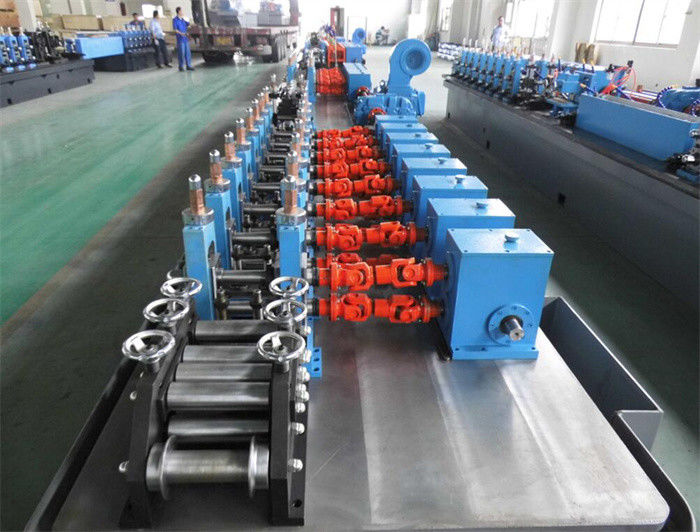

고주파 용접 강관 강관 성형기 (HG 25)
강관 공장을 용접하는 이 고주파는 Φ15mm~Φ38mm으로 구조적 파이프와 산업용 관을 위한 고주파 곧은 심 용접 파이프를 생산하기 위한 전문 장비고 0.6~1.2mm의 벽 두께입니다. 최적화 디자인과 가장 좋은 물질 선택과 정확하게 제작과 롤러를 통하여, 전직선은 도달될 수 있습니다고 정밀도와 고속도. 파이프 직경과 벽 두께의 적당한 범위 이내에, 조관 속도는 조정될 수 있습니다.
HG25 파이프 밀 상술 :
| 구성 | 구성 | 매개 변수 |

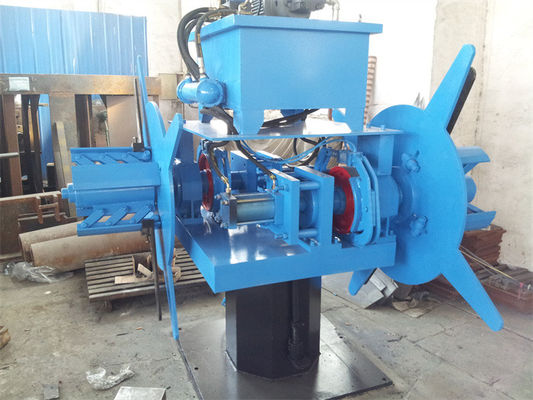

| 언코일러 | 두배는 설명서 확장을 이끕니다 | 0.6- 1.2 Ｘ 40-120mm ID508, OD1600 1T |
| 전단기와 용접공 | 자동 유압 절단기, 아르곤아크용접 | H13 블레이드, 1.5 Ｘ 150 mm,16~150A |
| 수직 새장 축적자 | 나와 새장으로 돌아가고 수동적인 위기 | 200m/min, 2.2KW를 공급하는 5m Ｘ 2.4m 새장 |
| 성형 기계 | 고장 형성과 핀 패스 형성 | 8개 세트 수평 롤, 11 버티컬 롤 55KW |
| 용접과 냉각 | 끝말림을 제거하면서, 식는 심 가이드, HF 용접 스퀴이징 | 터키인들은 guide,150KW 고체 상태 용접공, 압착되는 2개 명부, 2 PC 거친 부분 쓰레기, 1m 냉각 탱크에 이어 맞춥니다 |
| 사이징기 | 수평선상, 수직 롤러와 선 조절 | 5개의 버티컬 롤, 5개의 수평 롤과 위 & 바닥으로부터 조정되는 4개 롤러와 왼쪽 & 오른쪽으로부터의 4개 롤러 |
| 기민한 절단은 봤습니다 | 냉각 절단, 선택적인 뜨거운 마찰 | Φ13~Φ38mm Ｘ 10m, OD350mm×ID50mm×2.5~3.0mm은 블레이드, 20KW를 봤습니다 |
| 출력 롤 테이블 | 양측은 떨어집니다 | 12m |
| 전체 전력 | 250KW |
전기 저항 용접법 파이프는 상술을 분쇄합니다 :
| 모델 | 관경 | HF 용접공 (KW) | 모터 전원(KW) | 속도 (m/min) |
| Фmm Ｘ 밀리미터 | ||||
| HG16 | Ф(7-20) Ｘ (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) Ｘ (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) Ｘ (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 Ｘ 2 | 30-80 |
| HG114 | Ф(38-127) Ｘ (1.5-4.5) | 300 | 160 Ｘ 2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
파이프 밀 전력 시스템의 구성
