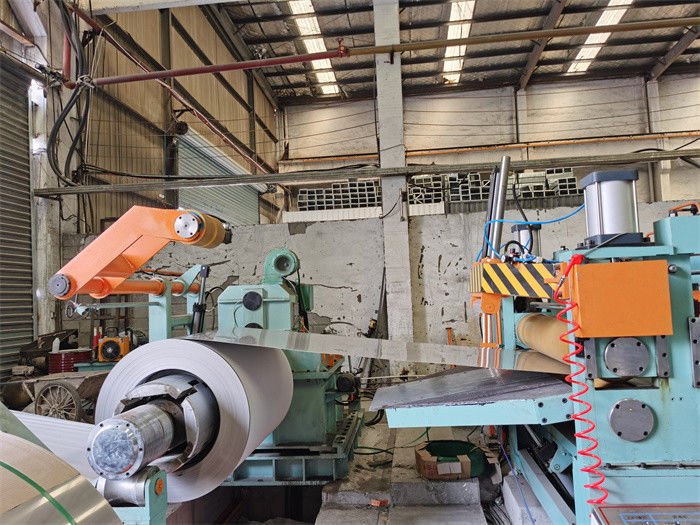

라인 기를 길게 베는 고속도고 정밀도 자동 강철 시트

라인 기를 길게 베는 고속도고 정밀도 자동 강철 시트

이 기계의 주요 특징은 다음을 포함합니다 :

높은 자동화 정도 : 자동 피드, 자동절단, 자동 권취, 생산에서 육체 노동을 감소시키는 완전 자동 관리, 수동작동에 대한 어떤 필요성.

높은 절삭 정밀도 : 이 기계는 진보적 절단 기술을 채택하며, 그것이 효과적으로 제품 품질을 향상시키면서, 고정밀과 고속 절삭을 달성할 수 있습니다.

강한 처리 능력 : 강철판 절단 라인은 강한 처리 능력을 가지며, 그것이 다른 생산에 대한 필요를 충족시키기 위해 동시에 다른 사양과 두께 이 담긴 다수 강철판을 처리할 수 있습니다.

강한 적용성 : 보통 강판을 줄이는 것을 위해, 그러나 또한 스테인레스 강판, 컬러 철판, 기타 등등과 같은 플레이트의 다른 유형을 줄이는 것을 위해 적당할 뿐만 아니라 이 기계는 있습니다.

그러므로, 자동 강철판 절단 라인은 넓게 특히 자동차 제조업, 항공우주, 건설과 같은 산업과 중요한 애플리케이션 가치로, 가전 제품류에서, 철강 산업에서 사용됩니다.

구성

안장으로 준비하는 코일, 코일 장하 자동차, 언코일러, 코일 헤드 오프너, 위기 공급 장치와 프리 균등기, 전단기, 구멍 축적자 1, 엔트리 가이드, 슬리터, 스크랩 실패, 구멍 축적자 2, 텐셔너와 사전 분리자, 포스트 전단기와 전향 롤러, 어깨 너머로 던지는 분리대와 리코일러, 코일 방전용 자동차, (회전식 십자문)

• 언코일러 : 코일 자중 15-20T 또는 두배 테이프녹화자를 위한 한 개의 맨드릴 캔틸레버식은 20 -30T를 위한 언코일러를 이끕니다
• 위기 공급 장치와 프리레벨러 : 조깅에서 슬리터에 대한 위기 공급 강철 줄과 자동 모드로 구멍 축적자로의 공급 스트립.
• 슬리터는 틈새선의 더 하트이고 길게 째져 실현되기 위해 디스크 칼, 스페이서, 고무밴드 또는 나무편을 설치합니다, 두배 슬리터 빠른 교환이 선택적입니다
• 슬릿은 압연 롤러를 첨부합니다 : 스크랩 실패들 위에서 롤 테이블에 설치되어 언론 세로 전단 띠철에게 열은 구멍 루프에 빠지지 않습니다.
• 스크랩 실패 : 수직형 또는 수평식은 이용 가능하고 에지 스크랩을 마무리짓습니다.
• 스트립 분리 : 한때 되돌아오기 전의), (2회 긴장 전에 3 번 스트립 분리.
• 팽팽하게 만드는 스테이션 : 채널은 조절가능하여서 공급하기 위해 빔 클램프 모직 펠트를 배열했습니다 리코일링 긴장.
• 편향기 부호화 롤러 : 되돌아오는 것 전에 스트립 방향과 슬리터와 리코일러 사이에 동기화를 실현하기 위한 조치 라인 속도를 굴절시키세요
• 리코일러 : 이음새가 없는 맨드릴 또는 보통 구분 맨드릴은 누름 쪼각 분리 하에 명령에서 스트립을 마무리짓기 위해, 이용 가능합니다.

매개 변수

레이아웃 도면
