제품 상세 정보:
|
| 이름: | AGC /AFC / 자동 위상 조정 6Hi 반전 냉간압연기 | 재료: | Q195-Q235 ;08Al, SPHC, SPHD, SPHE |
|---|---|---|---|
| 입력 두께: | 2.2-3.5mm | 완성 두께: | 0.12-0.8MM |
| 스트립폭: | 900-1250mm | 회전속도 (rolling speed): | 1250m/min |
| 억누르세요: | 수력 AGC | AGC 유압력: | 23Mpa |
| 권선 가공: | 반대 | 리코일링 긴장: | 170kN |
| 롤링 힘: | 1500T | 압연 토크: | 110KN.M |
| 전체 전력: | 13000KW | 두께 공차: | 0.005mm |
| 강조하다: | 6Hi 반대 냉간압연기,냉간 압연 밀 라인 1450년,고속도 AGC 6Hi 압연기 |
||

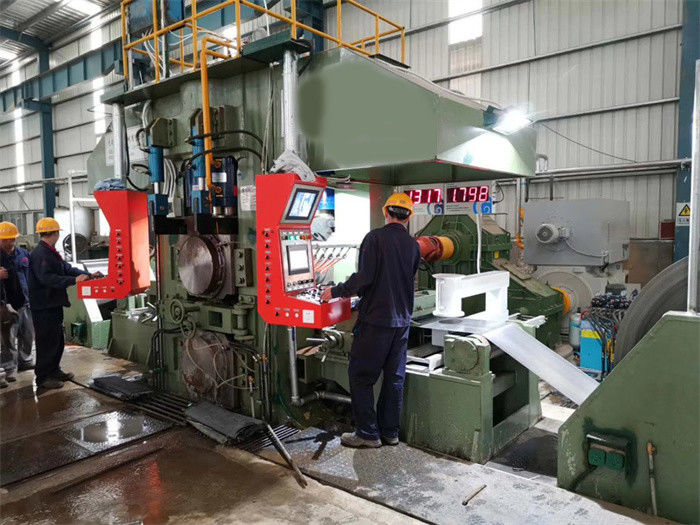

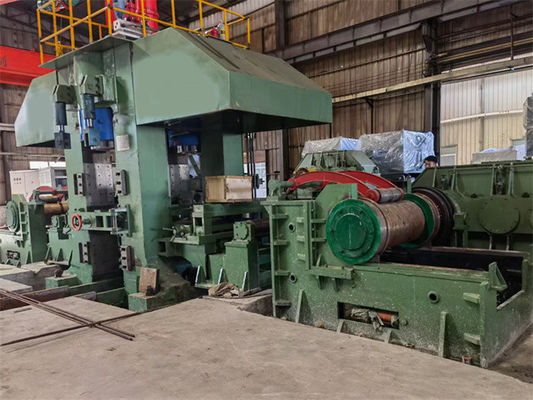

고속도 AGC /AFC / 자동 위상 조정 6Hi 반전 냉간 압연 밀 라인 (1450년)
φ370/φ415/φ1180×1380mm 6hi 거꾸로 할 수 있는 냉간압연기는 아래의 매개 변수와 높은 구성 고속도고 정밀도 냉간압연기입니다 :
| 원료 |
| Q195,Q215,08Al,20#, Q235, SPHC, SPHD, SPHE |
| strength≤ 360N/mm2 장력 strength≤ 610N/mm2를 만드세요 |
| 2-3.5mm 두께 Ｘ (900-1250)MM 폭 |
| ID610mm OD2000 최대 27T |
| 완성품 |
| 0.12 -0.8mm Ｘ 900 -1250mm |
| ID508 Ｘ OD2000 Ｘ 27T |
| 1380년 6은 안녕 공장을 역으로 돌립니다 |
| φ370-φ330×1380mm 작업 롤러 |
| φ415~φ375×1380mm 중간 롤러 |
| φ1180-φ1080×1300mm 백업된 롤러 |
| 작업 조관 (일 측면 +/-) : 375/280KN |
| 중간 롤러 굽힘 (일 측면 +) : 450KN |
| 중간 롤러 전송 : ±150mm |
| 최대 롤링 힘 : 15000KN |
| 최대 압연 토크 : 110KN.M |
| 회전속도 (rolling speed) : 최대 1300m/min |
구성 :
1개 세트인 언코일러 코일 장하 자동차, 1개 세트 코일 헤드 스트레이트너, 1개 세트
공장, 1개 세트 전에 리코일러 코일 언로딩 자동차, 1개 세트
공장, 1개 세트 전에 처리 테이블
φ370/φ415/φ1180×1380mm 6hi 거꾸로 할 수 있는 냉간압연기
공장, 1개 세트 뒤에 있는 처리 테이블
장비, 1개 세트를 바꾸는 롤러
공장, 1개 세트 뒤에 있는 리코일러 코일 언로딩 자동차, 1개 세트
AGC 서보 실린더 1Set을 위한 고압 유압 시스템
1 일련을 만곡시키는 롤러를 위한 중간 압 유압 시스템
수력 작용 1을 위한 실내압력 유압 시스템은 졌습니다
APC, AFC, AGC 전기 제어 시스템 1Set
윤활계통 (유화되 냉각제 시스템, 오일 가스 주유, 가는 기름 윤활)
전기 제어 시스템에 대한 기술 :
| 1 전원 공급기와 분배 시스템 | |
| 400V 구동트랜스포머와 710V 모터 드라이브 스트랜스폼러 | |
| 저전압 전력 분배 시스템 | |
| UPS 시스템 | |
| 2가지 주요 모터 드라이브 시스템 | |
| 드라이브 상자, 구동 모터를 포함하여 주 전동계는 리코일러 뒤에 공장, 주요 제분소 상부롤러, 주요 제분소 낮은 롤러, 리코일러 전에 언코일러, 리코일러의 드라이브를 포함하고 AC 주파수 컨트롤러를 활용합니다. | |
| AC 주파수 제어는 여러 모터, 재생 정지와 연결한 SINAMICS S120 일련, 공통 직류버스입니다. | |
| 프로피버스에 의해 주 전동계와 자동화 시스템을 연결하세요 | |
| 3가지 보조 모터 드라이브 시스템 | |
| 전향 롤러의 모터는 S120을 채택합니다, 처리 윤활화 스테이션의 펌프 모터가 G120XA 주파수 인버터를 채택합니다. | |
| 정속 제어 모터 드라이브 | |
| 4가지 자동화 시스템 | |
| 수평구동조정 등급 L0, 기초적 자동화 시스템 등급 L1, HMI L1.5. | |
| 한 S7-315 논리 시퀀스 제어 | |
| 또 다른 모터구동계와 프로세스 컨트롤 시스템(S7-400+2×FM458) | |
| 멀리 있는 입출력 연결 | |
| AGC, AFC, APC 제어 | |
| 5개의 구동 스테이션 | |
| 언코일링 구동 스테이션 | |
| 주연산 스테이션 | |
| 엔트리 조작 패널 | |
| 탈출 동작 패널 | |
| 6 미터와 정밀 검사 시스템 | |
