공장을 회전시키는 4 입지 연속 냉간 압연 공정 라인 탄소강
Product Details
네 입지 연속 냉간 압연 공정
,280m/min 연속 냉간 압연 공정
,공장에게 650 밀리미터를 말아주는 탄소강

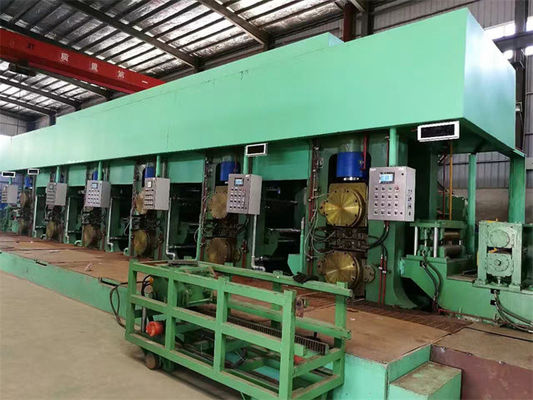

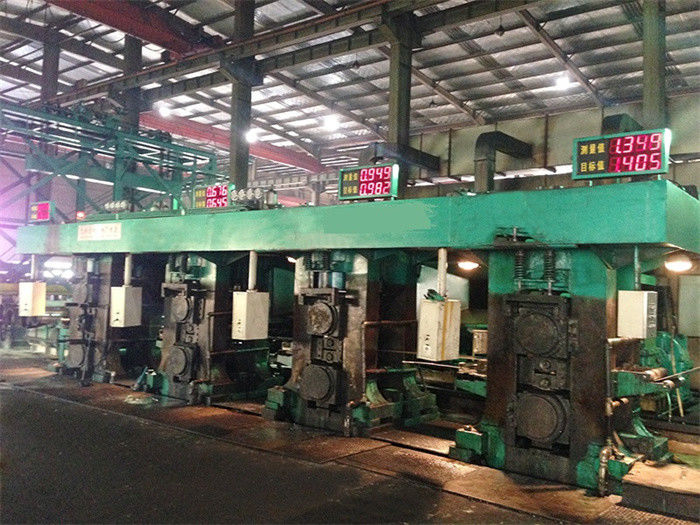

탄소강을 위한 4 입지 연속 냉간 압연 공정 라인
4 입지 연속 냉간 압연 공정은 끊임없이 2-4mm부터 0.6-1.5mm까지 280m/min까지로 강판 두께를 감소시킵니다.
연속 압연기의 경쟁은 멈추지 않고 풀리는 것에서 코일링에 연속적인 것 방법입니다, 그러면 교체 코일, 두배 리코일러가 생산을 향상시키기 위해 좋은 옵션인 동안 자동 전단기와 용접기, 스트립 완충장치가 연속식 처리를 유지합니다.
배치 프로세스 :
수력 코일 장하 자동차, 언코일러, 다섯 롤러 교정기, 용접과 자르, 수평선상 나선형 축적자, 입력 처리 플랫폼, 4대 입지 4 롤러 압연기, 출력 처리 플랫폼, Re 코일러, 코일 방전용 자동차.
매개 변수 :
| 입력 코일 스트립재 | Q195, Q235, 08AL |
| 입력 코일 스트립 게이지와 폭 | 2.0-4.0mm X 650 밀리미터 |
| 출력 코일 스트립 게이지와 폭 | 0.6-1.2mm X 650 밀리미터 |
| 코일 중량 | 맥스 12T |
| 압연 스탠드의 수 | 4 |
| 각각 입지의 최대 롤링 힘 | ≤700T |
| 맥스 출구 회전속도 (rolling speed) | 280m/min |
| 코일러 긴장 | ≤70KN |
| 작업 롤러 차원 | φ230×750 밀리미터 |
| 백업된 롤러 차원 | φ630×730 밀리미터 |
| 수경성 AGC 시스템 압력 | 맥스 21Mpa |
| 수력 AGC 실린더 | φ480mm X 70 밀리미터, 2 PC |
| 메인 모터 | 700KW X 4 세트 DC 1250rpm |
| 코일러 모터 | 430KW DC 1400rpm |
| 직류 전동기 제어 | 지멘스 6RA80 |
| 전기 제어 시스템 | 두께 게이지 4 세트, 장력계 3 세트, MCC 상자인 지멘스 PLC MTS 변위 센서, 기타 등등. |
요구하면서, 연속 냉간 압연기는 높은 생산성입니다 :
- 거대 권력은 공급하고 소비, 고효율 추운 공장이 전원과 제어 압연법 공정 비용을 절약할 수 있습니다.
- 권선 가공 냉방을 위한 유화 물은 충분한 깨끗한 냉각제를 유지하기 위해 필터링 시스템과 빅 풀을 필요로 합니다.
- 전기 제어 캐비넷과 패널이 고속도 정밀 압연을 보증하기 위해고 정밀도 프로그래밍과 반응 시스템입니다.
- 긴장 셀은 2개 공장 사이에 회전속도 (rolling speed)과 긴장을 동기화시킵니다.
- 운영자는 공장을 운영하도록 숙련됨에 틀림없습니다
- 두께 게이지는 시트 계측기를 제어하도록 필요합니다.
- 공장과 리코일러의 기어박스를 위한 가는 석유 윤활 시스템.
2 코일러는 옵션으로 합니다 :
스트립 헤드는 한 코일러에 옵니다, 벨트 랩퍼가 권취기 맨드렐 위에 더 헤드를 잡고, 그것을 감쌉니다, 맨드릴, 스피드업에 코일 테일 용접 솔기가 밀 라인 아래로 느린, 코일러에 가까이 오는 최대 정속 스피드까지 코일링 속도를 똘똘 감는 강철 줄 스타트가 꼬리 부분 용접 솔기 뒤에 스트립 거리를 잘랐습니다.
