제품 상세 정보:
|
| 이름: | PPGI 강철 비행은 길이 선에 잘렸습니다 | 재료: | 프리 색칠한 색 코팅강 |
|---|---|---|---|
| 시트 두께: | 0.25-3mm | 시트 폭: | 300-1300mm |
| 시트 길이: | 200-4000mm | 커팅 스피드: | 140 PC / 분 Ｘ 0.5m |
| 코일 ID: | 508 밀리미터 | 코일 중량: | 15T |
| 길이 허용 오차: | +/-0.3mm | 평탄: | 1.0 mm/m2 |
| 전체 전력: | 210KW | 토지 면적: | 20m Ｘ 8m |
| 전단기: | 기민한 절단 | 적층화: | 한 스택커 |
| 강조하다: | 140 PC / 분 길이 라인에 대한 플라잉 컷,비행하는 진예는 길이 선에 잘렸습니다,PPGI 강철 코일은 길이 선에 잘렸습니다 |
||
비행하는 가전 제품 시트는 PPGI 강철 코일을 위한 길이 선에 잘렸습니다
완료 시트가 좁고 짧기 때문에, 가전 제품 강철 시트는 프리페인팅된 갈바나이즈 강 시트 (PPGI) 시트 또는 표면 적층 시트이고 길이 기계에고 정밀도 빠른 플라잉 커팅을 요구합니다, 예취 빈도가 충분한 프로덕티비티티에게 주기 위한 부분의 백이어야 합니다,
가전제품 시트는 구조(63%)의 적용 뒤에 약 31%의 PPGI 시트를 커버합니다, 그것이 장점을 갖늡니다 : 빛, 잘 생기고 부식 방지 (GI 시트 보다 50% 긴 시간).
가전 제품 PPGI 시트 코일 상술 :
| 두께 | 폭 | 코일 ID | 시트 길이 | 코일 중량 |
| 0.3-2.0 | 500-1550 | 508/610 | 500-4000 | 5T -15T |
캐릭터들 :
위에서 말한 캐릭터들과 함께, 길이 선에 줄여진 우리의 회전형 전단기 비행은 좋은 장치 강철 시트를 줄이기 위해 좋은 해결책입니다.
우리는 알제리에 대한 길이 선과 창주의 국내 고객들에 줄여진 그와 같은 고속도를 공급합니다.
매개 변수 :
| 항목 | 자료 | 항목 | 자료 | |||
| 재료 | PPGI | 수평화 롤러 | 21 PC인 Ф65mm | |||
| 시이트 폭 | 200-1300 | 레벨링 모터 | 75KW | |||
| 시트 두께 | 0.25-3.0 | 서보 기구에 의한 기민한 절단 | 회전식 90KW | |||
| 코일 중량 | 15T | 스태킹 시스템 | 두 세트 | |||
| 스트립 길이 | 500-10000m | 영화 라미네이팅 | 이용 가능합니다 | |||
| 라인 속도 | 80m/min | 전기 제어 | 지멘스 PLC | |||
| 코일마다 잘리는 시간 | 30-180mins | 균등기의 타입 | 6hi 또는 4hi | |||
| 커팅 스피드 | ||||||
| 플레이트 길이 | 분 예취 빈도 / | / 분 선형 속도 Ｍ | ||||
| 200 | 100 | 20 | ||||
| 472 | 135 | 64 | ||||
| 500 | 143 | 75 | ||||
| 1000 | 80 | 80 | ||||
제품 정확성 :
| 길이 허용 오차 | Ｌ 0 = 1M±0.3 밀리미터 (등속도) |
| Ｌ 0 = 1 M±0.4 밀리미터 (가속 / 감속) | |
| 대각선 길이 허용한도 | Ｌ 1 = 1M±0.5mm |
| 평탄성 | ≤±1.0mm/m2 |
| 절단 버 | ≤1.0m 두께의 시트를 위한 ≤0.03mm 1.0-1.5mm 시트를 위한 시트 두께의 ≤3% |
| 적층 높이 | 650 밀리미터는 한계에 이릅니다 (나무 동발 대략 150 밀리미터 높은) |
| 최대 적층화 중량 | 5 톤 |
| 적층 허용한도 | 레이어 전환 : 폭 ≤1.0mm, 안에 길이 ≤1.5mm에서 높이에서 적층 일탈 : 500 밀리미터 적층 높이를 위한 <3mm |
구성 :
| 아니오. | 구성 |
| 1 | 코일 안장, 코일 자동차 |

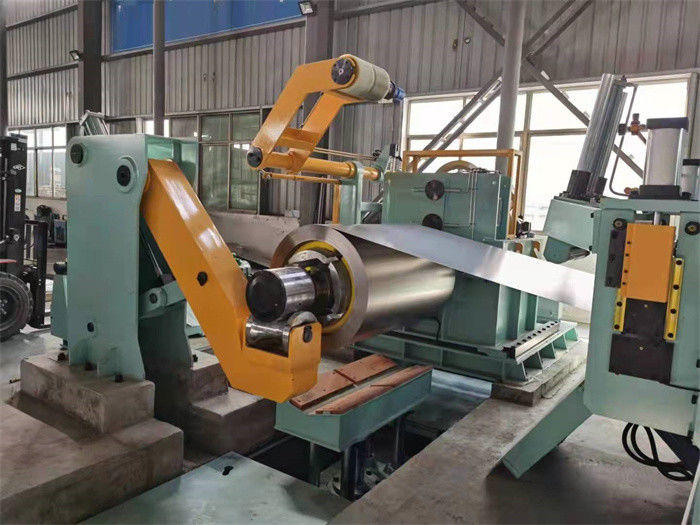

| 2 | 후방 장력과 언코일러 |

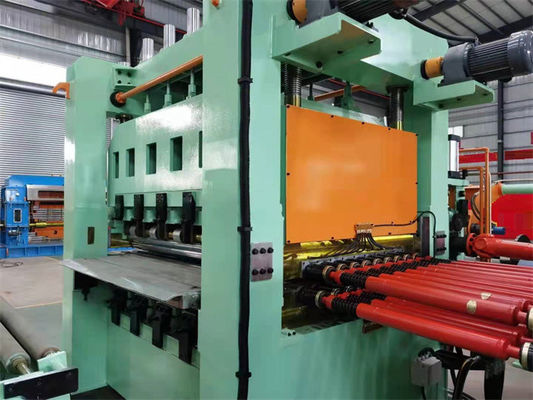

| 3 | 위기 공급 장치와 주요 부분 4Hi 균등기 |
| 4 | 중심 가이드 |
| 5 | 서보 기구에 의한 공급 장치를 공급하는 위기 |
| 6 | 회전형 전단기를 날리세요 |
| 7 | 전달 벨트 (4stages) |
| 8 | Ｘ 리프팅 테이블 (듀얼 스택커)인 스택커 |
| 9 | 출력 롤 테이블 또는 출력 자동차 |
| 10 | 유압 시스템 |
| 11 | 공압 계통 |
| 12 | 전기 제어 시스템 |
