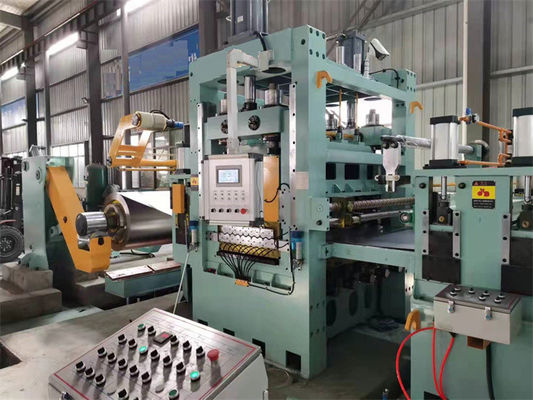

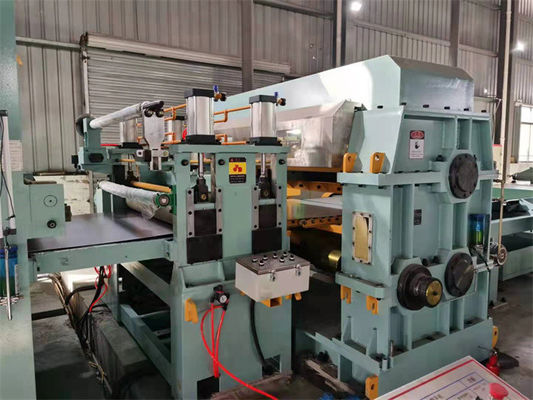

고속도 정확성 플라잉 쉬어는 길이 선 0.3-3 X 1600에 잘렸습니다
고속도 정확성 플라잉 쉬어는 길이 선 0.3-3 X 1600에 잘렸습니다
Basic Properties
country of origin
우시, 중국
Brand Name
Jinye
PRODUCT MODEL
비행(0.3-3) X 1600
Trading Properties
MOQ
1SET
Packing
40HC X 3
period for dispatch
120-150days
payment method
전신환
Product Details
강조하다:
플라잉 쉬어는 길이 선에 잘렸습니다
,길이 선 1600 밀리미터에 대한 정밀 컷
,길이 선 3 X 1600에 줄여집니다
Name:
플라잉 쉬어는 길이 선에 잘렸습니다
Feature:
고속도고 정밀도
Sheet Thickness:
0.3-3mm
Sheet Width:
600-1600mm
Coil ID:
508 밀리미터
Coil OD:
1800mm
Coil Weight:
20T
Cutting Speed:
150개 삭감 / 분을 최대한으로 쓰세요
Cutting Style:
회전식 기민한 전단기
Leveler:
4Hi, 6hi
Total Power:
300KW
Land Area:
25m x 8m
Product Brief
고속도 정확성 플라잉 쉬어는 길이 선에 잘렸습니다 길이 선에 줄여진 플라잉 쉬어는 고속도고 정밀도의 캐릭터들, 이유 때문에 가는 박판 금속 절삭 부품에 적합한 에스.과 함께, 길이 기계에 줄여진 일종의 진보적인 것 입니다 : 가는 코일 시트 길이는 깁니다, i.g가 0.3 밀리미터 두께 코일 길이는 10 번이고 3 밀리미터 코일, 더 빠른 라인 속도의 길이가 낱장 용지의 더 높은 중량 생산을 의미합니다. 박판은 쉽게 빠른 타격에서 줄어들 수 있습니다, 그러므로 기민한 절단이 다음을 이용 가능합니다 시트는 정속 스피드에서 작동합니다, ...
Product Description
고속도 정확성 플라잉 쉬어는 길이 선에 잘렸습니다
길이 선에 줄여진 플라잉 쉬어는 고속도고 정밀도의 캐릭터들, 이유 때문에 가는 박판 금속 절삭 부품에 적합한 에스.과 함께, 길이 기계에 줄여진 일종의 진보적인 것 입니다 :
- 가는 코일 시트 길이는 깁니다, i.g가 0.3 밀리미터 두께 코일 길이는 10 번이고 3 밀리미터 코일, 더 빠른 라인 속도의 길이가 낱장 용지의 더 높은 중량 생산을 의미합니다.
- 박판은 쉽게 빠른 타격에서 줄어들 수 있습니다, 그러므로 기민한 절단이 다음을 이용 가능합니다 시트는 정속 스피드에서 작동합니다, 동시에 달리는 시트를 추적하면서, 쇼트트랙 절단 과정이 약 0.5s를 잡습니다, 최대 예취 빈도가 분 150 번 /에게 달려있을 수 있는 동안 기민한 시어가 빨리 시트를 잘랐습니다. 생산성은 선 80m/min 일 수 있습니다
- 기민한 절단은 극단적으로 치수 부족 종이가 정확히 추적하고 잘리는데 시간이 더 걸릴 지라도 특별히 하는 치수 부족 종이에 적합합니다, 그것의 예취 빈도가 여전히 약 100 PC / 분일 수 있습니다.
3 밀리미터 코일과 0.3 밀리미터 코일의 비교 :
| 코일 상술 | 시트 길이 | 라인 속도를 줄이기 | 코일 당 차단 시간 | |
| 0.3 밀리미터 코일 시트 | 508 밀리미터 ID,1250mm 폭, 15T | ~5000m | 50m/min | 100 감독이 필요한 미성년자 |
| 3 밀리미터 코일 시트 | 508 밀리미터 ID, 1250 밀리미터 폭, 15T | ~500m | 50m/min | 10 감독이 필요한 미성년자 |
매개 변수 :
| 입력 원료와 완성품 | |
| 원료 | 뜨겁게 / 추운 직류 전기로 자극된, 추운 굴려진, 색깔있는 코팅 코일 |
| 기계적인 특성 | 인장 강도 σb≤460Mpa, σ0.2≤280Mpa |
| 두께 | 0.2-2.0mm, 0.3-3.0mm |
| 폭 | 500mm-1600mm(Max) |
| 검안의. | ≤Φ1500,1800mm |
| 신분증. | Φ508mm (가스킷으로 Φ610mm까지 확장하세요) |
| 맥스 중량 | 15 톤, 20 톤 |
| 시트 길이 | 200 - 3000 밀리미터 |
| 길이 허용 오차 | L 0 = 1M±0.3 밀리미터 (등속도) |
| L 0 = 1 M±0.4 밀리미터 (가속 / 감속) | |
| 대각선 길이 허용한도 | L 1 = 1M±0.5mm |
| 적층 높이 | 650 밀리미터는 한계에 이릅니다 (나무 동발 대략 150 밀리미터 높은) |
| 최대 적층화 중량 | 5 톤 |
| 날아다니는 CTL 매개 변수 | ||
| 1 | 선형 속도 | 0-80 M / 분 |
| 2 | 통판 속도 | 0-15 M / 분 |
| 3 | 전원 공급기 | 380V / 50Hz / 3PH |
| 4 | 설치 용량 | 약 300KW |
| 5 | 크로스 컷팅 방식 | 2 나이프는 반대 절단을 날립니다 |
| 메커니즘 트랙 절단을 줄이기 | ||
| 6 | 방법 통제 | CNC와 PLC 제어인 AC |
| 7 | 구동 모터 | a. 디코일링 모터 : AC 30KW 비. 레벨링 모터 : AC 90KW |
|
C. 플라잉 쉬어 서보 모터 : AC 110KW |
||
구성 :
| 항목 | 수량 | |
| 1 | 적재 스테이션 | 1 |
| 2 | 직상차 | 1 |
| 3 | 디코일러 | 1 |
| 4 | 정밀 수준 측량 기계 (19개 롤러) | 1 |
| 5 | 서보 기구에 의한 공급 장치는 (라미네이트 장치를 포함합니다) | 1 |
| 6 | 회전식 고속도 플라이 커터 | 1 |
| 7 | 삼단 벨트 콘베어 | 1 |
| 8 | 1번째 자동적인 시트 채집 장치 | 1 |
| 9 | 2번째 자동 채집 장치 | 1 |
| 10 | 유압 시스템 | 1 |
| 11 | 공압 계통 | 1 |
| 12 | 윤활 시스템 | 1 |
| 13 | 전기 시스템 | 1 |
