길이 라인 기 빛 계측기 아래 3 밀리미터에 대한 고속강 시트 컷트

고속도 강철 시트는 길이 라인 라이트 계측기에 잘렸습니다

길이 선에 대한 경량 철골 시트 컷트는 공장을 만드는 금속 판에서 인기있는 고속도고 정밀도입니다.

0.3부터 3.0 밀리미터 두께까지 강철 코일을 위해, 보통 냉 압연 강철, 아연도강, 프리페인팅된 철강, 언코일링, 평평해지는 것고 길이 과정에 잘리는 것 고속도를 요구합니다 :

1/ 빨리 커팅 스피드 :

잘리는 패스트 스탑에서, 시트는 속력을 내고 쉬트 오프가 어떤 길이에 아래과 빨리 잘립니다

2/ 빨리 주행속도

 시트는 줄여지고 쌓이기 위해 최대한 빨리 운영합니다.

패스트 스탑 시어는 특정 시간을 커버합니다, 유출 길이가 가속, 최대 속도와 감속으로 구성되고 평균 속도를 말하도록 합니다, 각각 시트 제작의 내내가 결정된 차단 시간, 시트 길이와 평균 속도일 것입니다.

구성

• 1.저장하는 코일은 말을 타고 소수의 코일을 저장합니다
• 2.코일 장하 자동차. 코일을 언코일러에 언로드하세요
• 3.한 개의 원통식 권려기 : 표준 Ф508mm을 위한 수압 확관 맨드릴.
• 4.코일 헤드 스너버 롤러, 경찰관 셔블링 플레이트 : 코일 머리를 열고 위기 공급 장치 안으로 더 헤드를 보냅니다

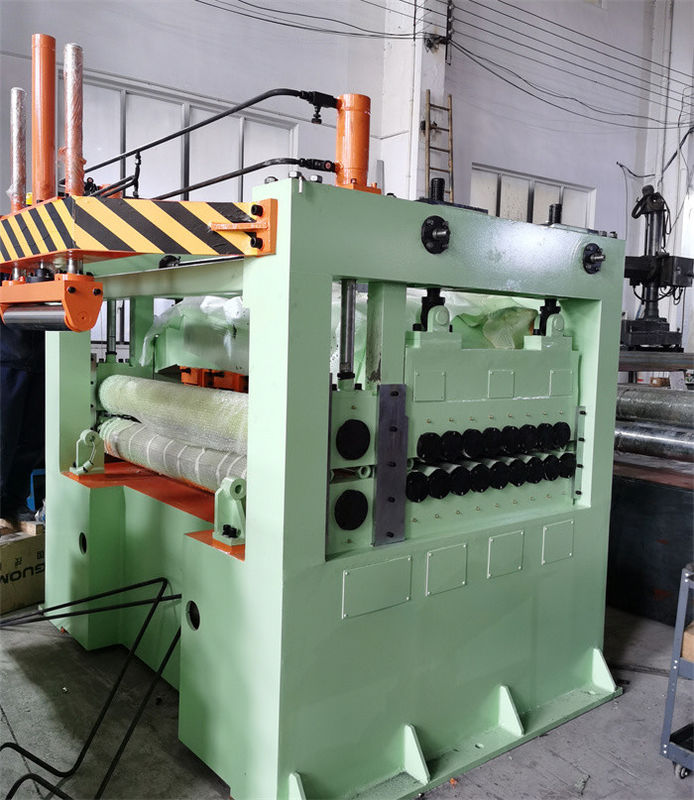

• 5.2+17 롤러 레벌러 : 4Hi 또는 6Hi, 뒷부분인 긴장은 균등기와 언코일러 사이에 유익합니다.
• 6.구멍 축적자 : 빠져 나아감에 있어 단계 흔들림 다리는 자동차 주행식 작업대에서, 코일 시트 패스 오버가 시트를 구멍에 축적하게 하기 위해 구멍을 커버합니다.
• 7. 서보 기구에 의한 길이 방법 (그리고 영화 라미네이팅) : 영화 라미네이팅을 위한 PU 코팅된 핀치 롤러로, 서보 기구에 의한 길이 측정 (서보 모터와 제어기에 의해 가동된 핀치 롤러 또는 2+5+2 롤러 구조의 쌍)

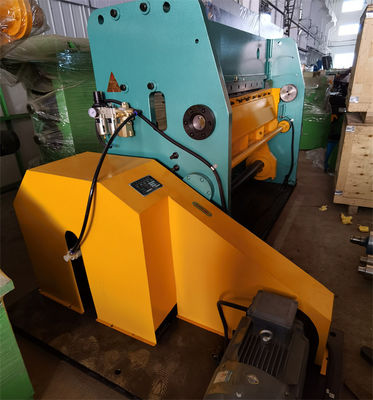

• 8.공기 패스트 스탑 전단기 : 위로 잘리는 크랭크 축이 블레이드 Ｖ 형태를 낮춥니다.
•    상측 블레이드와 더 낮은 블레이드 사이의 더 갭은 쉽게 조정됩니다.

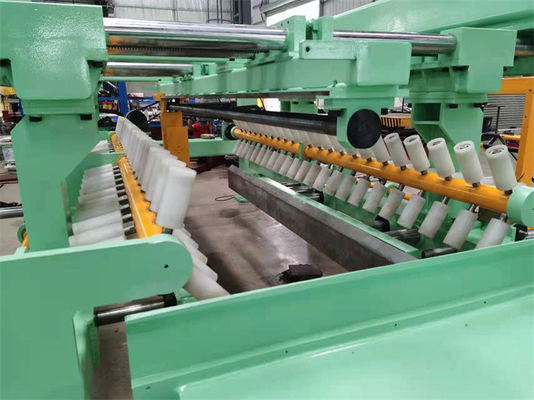

• 9.벨트 콘베어 : 완료 시트를 스택커에게 전달하세요
• 10.스택커 : 로드 5T를 쌓아 올리기.
• 11.시트 자동차 : 그리고 나서 포장되는 밖에 전달자 시트. 2대의 자동차, 1 일하고 다른 대기일 수 있습니다.
• 12.유압 시스템 : 7.5KW 기어 펌프는 12Mpa 압력을 제공합니다.
• 13.전기 제어 시스템 : 서보 기구에 의한 측정, PLC, HMI와 적층화를 위한 한 전기 캐비넷과 두 조작판 (한 콘솔, 완료와 안전한 기능으로 풀리고 평평해지기 위한) 1

매개 변수 :

배치 프로세스 :

사진 :
