라인 기 대형 게지 틈새선 14 Ｘ 2000을 길게 베는 Q235 S355 강철 코일

Q235 S355 스틸 코일 14 x 2000용 중형 절단 선

3-14mm 두께의 코일 플레이트를 길쭉한 방향으로 자르려면 (또는 2-8mm와 같은 높은 팽창 강도 중량 가이즈 자르기) 등... 자르는 기계는 견고한 기계 구조로 무거운 부하를 견딜 수 있습니다!

중량 가이드 절단 라인의 자동화 수준은 높아야 합니다. 왜냐하면 수동 조작은 무거운 기계에 실현 불가능하기 때문에, 모든 조정은 스킬 헤드 스레딩과 같은 자동적이어야 합니다.중앙 가이드, 폐기물 롤링, 분리기 변경, 코일 로딩 및 로딩 등

물론 중급 스킬링 라인은 큰 투자입니다. 중급 스킬링 스킬링, 저탄소 스틸 또는 낮은 합금 스틸,아마도 그것의 컷의 수는 두께 측정 스트립의 폭이 작지 않을 것이기 때문에 너무 많은 것이 아닙니다.

특징:

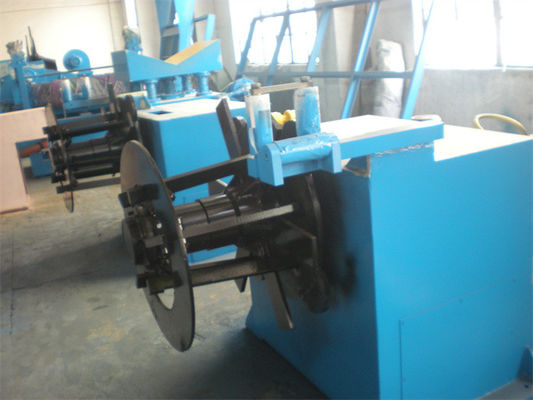

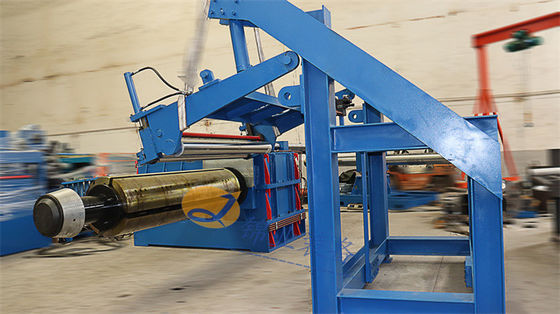

1. 큰 바플 더블 코너 롤러: 두꺼운 철 코일 플레이트는 종종 큰 외부 지름으로 무겁습니다. 코일의 최대 무게는 30-40T이며 외부 지름은 약 2200mm까지입니다.내부 코일 지름은 그렇게 규칙적이지 않습니다, 타원형 모양으로 보이는, 반대 두 피침 mandrels 쉽게 코일 내부를 지원 할 수 있습니다.

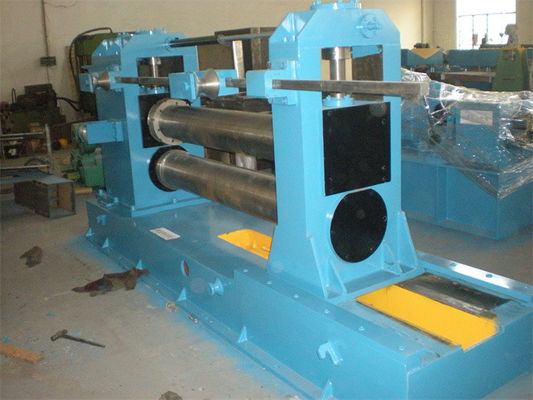

2. 잘라기 전에 강한 사전 평준화: 두꺼운 판은 롤링 라인에서 코일이 될 수 있도록 롤링, 스트립의 롤링 반지름은 강력, 강한 평준화 코일 구부러기 반지름을 평평하게 평평하게 할 수 있습니다,나중에 잘라낼 준비가 되어 있습니다.
3. 모터화된 조정 사이드 가이드: 두께 측정판의 경우, 패널의 버튼을 누르면 사이드 가이드 조절이 모터화됩니다.

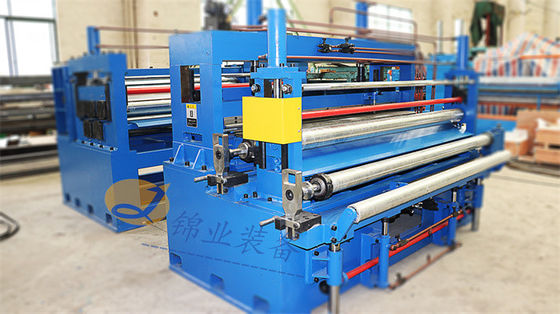

4. 슬리터 및 리콜: 구조는 정상과 동일하지만 훨씬 강하며 일부 부품은 특수 재료를 채택합니다. PLC 제어로 동기화 된 슬리터 및 리콜 작업.
5. 각 쪽에 두 개의 스크랩 와일더가 있습니다. 큰 AC 주파수 모터로 독립적으로 구동되며, 스크랩 와일더의 이동도 있습니다.
6. 다섯 롤러 긴장: 다섯 롤러 긴장 3 2 롤러 구조, 긴밀하게 안정적인 후퇴 긴장 아래 철 스트립을 유지

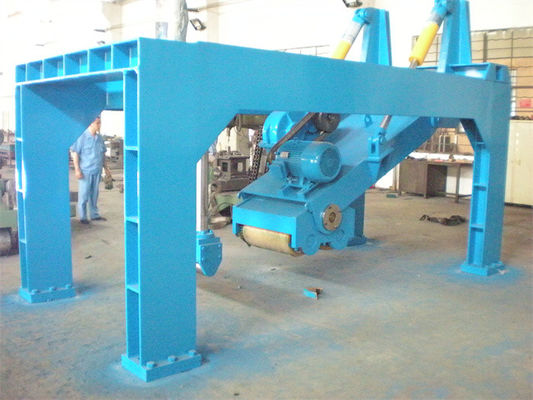

7. 리코일러 위의 프레스 프레임을 분리하는 스트립: 지속적인 리코일러를 보장하기 위해 각 스트립은 아래층 위에 순서대로 단단히 한 층을 잡아야합니다.수압 분리 프레스 프레임 기초에 단단히 서, 두 개의 수압 실린더에 의해 후퇴 스트립에 분리 샤프 압력을 가합니다.
8. 전기 제어: 중앙 제어 캐비닛은 드라이브 측면의 절단 기계 뒤에 위치하고 있으며, 운영자 패널은 터치 스크린과 시멘스 PLC가있는 기계 앞에 있습니다.
9. 수압 전력 팩은 두 개의 스테이션으로 이루어집니다. 하나는 선의 앞단에서, 다른 하나는 뒷단에서

 구성 및 매개 변수:

레이아웃:
