제품 상세 정보:
|
재료: | CR, GI 코일 시트 | 코일 폭: | 400-1600 |
---|---|---|---|
코일 두께: | 0.3-3.2 | 코일 중량: | 25t |
코일 ID, 외경: | 508mm, 2000mm | 슬리팅 수: | 3mm x 12스트립 |
슬리팅 속도: | 0-200m/분 | 더블 슬리터: | 빠른 변경 |
코일 언로드: | 개찰구 | 토지 면적: | 25m x 13m |
전체 전력: | 380KW | 리코일 맨드릴: | 508 |
강조하다: | 200mpm 정확성 틈새선,3x1600 정확성 틈새선,라인 기를 길게 베는 강철 코일 |

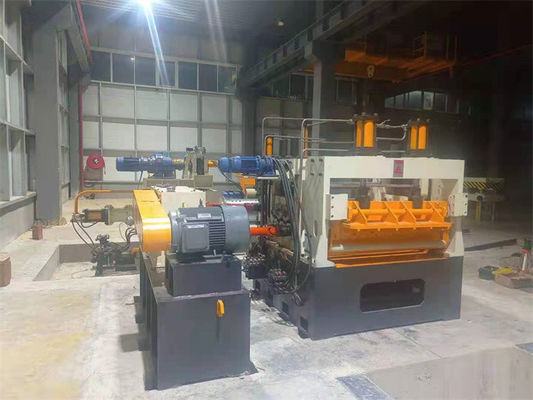

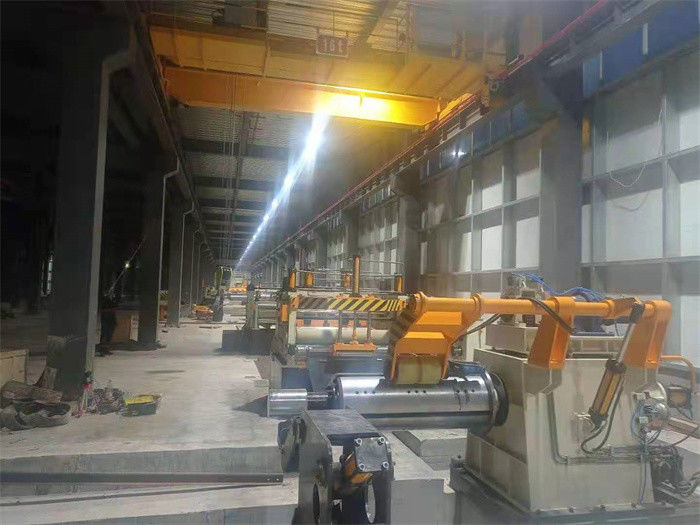

최고 고속강 코일 틈새선 3 X 1600 200mpm
우리의 신형 진보적 틈새선은 많은 부분에서 나아지고, 더 높은 속도, 안정과 정밀을 줍니다.
1. 한 개의 맨드릴 디코일러 : 쉽게 코일을 중심 선에 맞추도록 집중되는 조작판 위의 하나 버튼을 압박하세요.
부분적인 코일이 슬릿이면, 잔여 코일 시트는 언코일러에 찾아 올 수 있습니다
2.핀치 롤러는 위기 공급 외에 전환 가이드 역할을 합니다
3.측면 가이드 부대 : 1 / 2 롤러를 추가하고 강철 줄이 단호하게 통과하게 하기 위해 공기가 들어 상부롤러를 내리누르세요.
4.슬리터 :
5. 스크랩 실패 : 고객으로서의 수직 꾸불꾸불하거나 수평선상 와인딩은 원합니다
6. 프리 분리와 텐셔너 : 모든 분리 샤프트는 마찬가지로 이고 쉽게 분해되고 설치됩니다.
긴장 조항은 변하기 쉬운 피스톤펌프 유압 시스템입니다, 상부 위의 2 유압 실린더가 균형압을 줍니다.
7. 포스트 전단기와 전향 롤러 : 더 쉽게 리코일러에 포장을 만들면서, 포스트 전단기는 불규칙한 스트립 열을 잘랐습니다.
전향 롤러 위의 부호기는 슬리팅 길이를 추적하고, 터치 스크린에 나타납니다.
8.수력 배관은 클램프 로크 유형, 중실 구조를 채택합니다고 쉽게 설치하고 제거하기 위해.
성형기의 우리의 원리 :
1/ 각각 슬리팅 머신은 맞춤화됩니다
2/는 틈새선의 각 부를 향상시키는 것을 계속합니다
작동의 3/ 고려중인 편익
4/는 전체 틈새선의 원활한 실행을 보증합니다
5/ 안전 노트는 표시됩니다.
매개 변수 :
원료 | 완성품 | 도구 | 힘 | 능력 |
어머니 코일 | 아기 코일 | |||
ID 508 밀리미터 | ID 508 밀리미터 | 디스크 나이프 ID220 X OD330 X 10 밀리미터 |
슬리터 132KW |
속도 0-200m/min |
OD 2000 밀리미터 | OD 2000 밀리미터 | 나이프 스페이서 ID220x OD260 |
리코일러 160KW | 정확성 +/-0.10mm |
중량 25T | 중량 25T | 분리대 ID85 X OD180mm |
전체 380KW |
캠버 0.5 밀리미터 / M |
두께 0.3-3mm |
스트립 1 밀리미터 X 30 슬릿, 3 밀리미터 X 12 슬릿 | 텐션 패드 1350 X 400 밀리미터 |
위기 : |
|
폭 300-1600mm |
폭 20-600mm |
나일론 스페이서 : ID85 X OD100mm |
구성과 매개 변수 :
아니오. | 구성 | 매개 변수 |
1 | 피딩하는 코일 자동차 | 25T |
2 | 두배 원통식 권려기 | Φ508 밀리미터, 25T 로드 |
3 | 위기 공급 장치와 5 롤러 레벌러 | Φ160 밀리미터, 30KW |
4 | 유압 절단기 | 3 X 1600 |
5 | 구멍 축적자 1 | 3000 밀리미터 길이 |
6 | 측면 가이드와 대통령 롤러 | 300-1600mm 넓입니다 |
7 |
슬리팅 머신 |
Φ220mm, 132KW +4KW X 3 |
8 | 에지 스크랩 실패와 스트립 열은 누릅니다 | 7.5KW X 2 |
9 | 구멍 축적자 2 | 4000 밀리미터 길이 |
10 | 롤러를 균형화시키는 사전 분리자, 텐셔너 |
2회 분리될 때, 모직 펠트는 팽팽하게 합니다 |
11 | 리코일러 (분리 디스크, 추진기와 함께) | Φ508mm, 160KW, 25T 로드 |
12 | 자동차를 방출하는 코일 | 25T |
13 | 유압 시스템 | 렉스로스 밸브, 유켄 펌프 |
14 | 전기적으로 제어 시스템 | 파카 DC 구동, 지멘스 PLC와 터치 스크린 |
