라인 기 4 X 650을 길게 베는 라인 놋쇠 구리 스트립을 길게 베는고 정밀도 금속

라인 기 4 X 650을 길게 베는 라인 놋쇠 구리 스트립을 길게 베는고 정밀도 금속
Basic Properties
country of origin
우시, 중국
Brand Name
Jinye
PRODUCT MODEL
Cu (0.3-4) X 650
Trading Properties
MOQ
1SET
Packing
2 X 40HC
period for dispatch
100 -150일
payment method
L/C (신용장), 전신환
Supply Capacity
년 당 10Sets

Product Details

강조하다:

고 정밀도 금속 틈새선

,

금속 틈새선 4 X 650

,

라인 기를 길게 베는 놋쇠로 만든 구리 스트립

Prodcut Name: 금속 시트 슬리팅 머신, 구리 호일 슬리팅 머신, 알루미늄 슬리팅 머신
Sheet Material: 알루미늄, 구리, 황동, 청동
Sheet Thickness: 0.3-4mm
Sheet Width: 200-650mm
Slitting Speed: 100m/min
Coil I.D: 508mm
Coil O.D: 1800 밀리미터
Coil Weight: 5T
Slitting Precision: ±0.10mm
Number Of Slitting: 3mm x 15스트립
Applicable Industries: 에너지 및 광업, 가정용, 호텔, 소매, 농장, 건설 공사, 의류 가게, 레스토랑, 건축 재료 가게, 기계 수리 가게, 제조 공장
Key Selling Points: 고정밀, 높은 생산성, 저비용 및 고속
After Sales Service: 온라인 지원, 현장 설치
After Warranty Service: 비디오 기술 지원, 온라인 지원, 현장 유지 보수
Product Brief
고 정밀 청동 구리 스트립 절단 라인 기계 구리 스트립 슬리팅은 구리 스트립 제조 및 가공의 연결고리이며, 주름, 핫 롤링, 콜드 롤링 후 최종 단계에서 위치합니다. 구리 스트립은 약 15mm 두께로 온화 롤링에서 만들어집니다. 구리 냉 롤링 밀리는 약 3mm의 롤링을 얻을 수있는 최초의 거친 롤링 밀리입니다.그 다음 얇은 롤링 밀은 구리 스트립 및 심지어 구리 엽을 만듭니다., 구리 스트립의 두께 0.08-4mm, 너비 650mm 내, 그래서 구리 스트립 절단 기계 용량은 0.3-4 x 650이며, 구리 필름 절단 기계 0.08...
Product Description

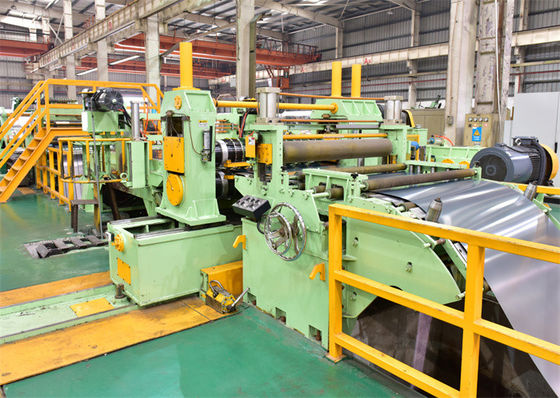

고 정밀 청동 구리 스트립 절단 라인 기계



구리 스트립 슬리팅은 구리 스트립 제조 및 가공의 연결고리이며, 주름, 핫 롤링, 콜드 롤링 후 최종 단계에서 위치합니다.

구리 스트립은 약 15mm 두께로 온화 롤링에서 만들어집니다. 구리 냉 롤링 밀리는 약 3mm의 롤링을 얻을 수있는 최초의 거친 롤링 밀리입니다.그 다음 얇은 롤링 밀은 구리 스트립 및 심지어 구리 엽을 만듭니다., 구리 스트립의 두께 0.08-4mm, 너비 650mm 내, 그래서 구리 스트립 절단 기계 용량은 0.3-4 x 650이며, 구리 필름 절단 기계 0.08-0.5 x 400mm
구리 (브론즈, 청동) 및 구리 합금 스트립은 전자, 자동차, 전기, 가전 등 산업에서 널리 사용됩니다.배터리 캡, 버튼, 밀폐 등



레이아웃 프로세스:

Coil-loading→Single Mandrel uncoiling →Coil-end-press & shoveling→Double-roller pinch feeding/Five-roller pre-leveling → End-cutting → Hole Accumulator1 → Side Guide → Disc slitting→Scrap reeling→Hole Accumulator 2→Pre-separator, 텐셔너→오버아름 분리기, 리콜링→ 코일 배열 → 수압 제어 → 전기 제어




다음 자료:

  • 구리 (C110/C120/C122/C144),
  • 황색 구리 (C260/C268/C272),
  • 붉은 구리 (C230/C220/C210)
  • 금속 (C510/C511/C519/C521/C524)
  • 스트립 두께: 0.3mm~4.0mm
  • 스트립 너비: 200~680mm
  • 코일 내부 지름: Φ508mm.
  • 코일 외부 지름: Φ1300mm
  • 최대 스킬 무게: 5000Kg

완제품:

  • 슬리트 스트립의 너비: 10mm - 100mm
  • 슬리트 너비 허용: +/-0.05mm
  • 가장자리 캄버: +/-0.10mm/m
  • 롤링 햄프: 0.5mm
  • 가장자리 톱니: 0.015~0.20mm

구성 및 매개 변수:

- 아니 구성 매개 변수
1 먹이 코일 차 5T
2 두 개의 망드롤을 풀기 Φ508mm, 5T 부하
3 진치 피더와 3 롤러 레벨러 Φ160mm, 15KW
4 수압 깎기 3 x 700
5 피트 루프1 길이는 3000mm
6 측면 가이드 및 Pres 롤러 너비 100~700mm
7 절단기 Φ180mm,55KW
8 가장자리 스크랩 와이더와 스트립 꼬리 프레스 3KW x 2
9 덩어리 축전기 길이는 3000mm
10 선분열기, 긴장기, 평형 롤러 두 번 분리, 양털 펠트 긴장, 벨트 긴장
11 리코일러 (분리 디스크, 푸셔)

Φ508mm, 55KW, 5T

Φ300mm, 5T

Φ200mm, 3T

Φ100mm, 1T

12 롤링 롤링 5T
13 수압 시스템 렉스로스 밸브, 유켄 펌프
14 전기 제어 시스템 파커 DC 드라이브, 시멘스 PLC 및 터치 스크린



구성:

부분 재료, 가공, 브랜드
축, 축, 롤러 42CrMo,HB250-275
스리터 선반 42CrMo조작, HB280-300, 표면 MF HRC50-55, 단단한 크롬 코팅, 표면 닦기
프레임, 베이스 Q235-A,Q345 ((16Mn) 강철판 용접, 고열 처리
기어박스 바디 Q345 판 용접, 열처리, 모래 분쇄, 프라이머 페인트
변속기: 40Cr 도장철, HB240-255, 치아 표면 강화, 치아 닦기
릴러 릴러 세그먼트: 55# 주사철, 탄화, 단단한 크롬 코팅 및 닦기
수압 펌프 유켄 피스션 변수 펌프
PLC 시멘스 S200
류류 HRB, ZWZ, SKF
펌프 부품 에어타크, SMC

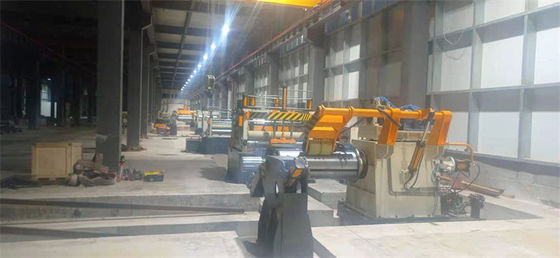

라인 기 4 X 650을 길게 베는 라인 놋쇠 구리 스트립을 길게 베는고 정밀도 금속라인 기 4 X 650을 길게 베는 라인 놋쇠 구리 스트립을 길게 베는고 정밀도 금속
