제품 상세 정보:
|
| 제품명: | 철강 엽 금속 절단 라인 | 시트 코일 재질: | 냉연 CR 강판 |
|---|---|---|---|
| 시트 코일 폭: | 508mm | 시트 코일 두께: | 1800 밀리미터 |
| 슬리팅 속도: | 120m/min | 코일 I.D: | 508 밀리미터, 610 밀리미터 |
| 코일 O.D: | 1800 밀리미터 | 코일 무게: | 20T |
| 슬리팅 정밀도: | +-0.10mm | 슬리팅의 수: | 3mm 12 슬릿 |
| 적용 가능한 산업: | 에너지 및 광업, 가정용, 호텔, 소매, 농장, 건설 공사, 의류 가게, 레스토랑, 건축 재료 가게, 기계 수리 가게, 제조 공장 | 핵심 판매 요소: | 고정밀, 높은 생산성, 저비용 및 고속 |
| 에프터 서비스: | 온라인 지원, 현장 설치 | 보증서 서비스 뒤에: | 비디오 기술 지원, 온라인 지원, 현장 유지 보수 |
| 강조하다: | 냉각 압연 철판 박판 금속 틈새선,추운 압연 금속재 틈새선 0.2 밀리미터,3 Ｘ 1250 강철 코일 틈새선 |
||

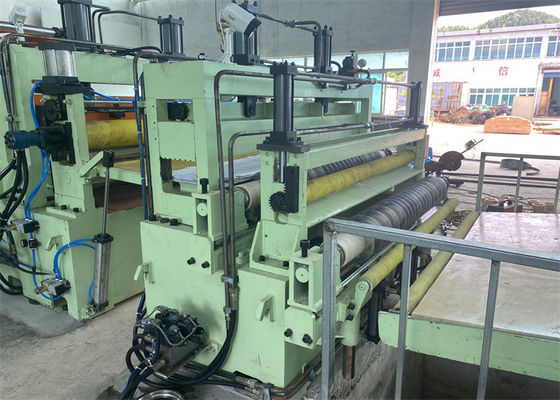

냉 laminated CR 강철 장판에 대한 강철 코일 절단 라인(0.2-3 × 1250)
탄소강판은 가장 일반적인 금속판이고, 대부분의 탄소강판은 저탄소강 (온화강), 중·고탄소강판은 고품질의 고장강,고온 롤링 HR 탄소 스틸 코일은 콜드 롤링 프로세스 전에 강철 엽의 두꺼운 범위입니다.,
콜드 롤링 스틸 코일은 콜드 롤링 후 얇은 시트이며 두께 범위는 일반적으로 2mm 이하이며 최소 두께는 0.2mm 정도일 수 있으며, 높은 정밀도 고속 절단이 필요합니다.우리는 종종 CR를 봅니다., GI 및 같은 절단 기계에 색상 시트를 절단. 우리는 고객이 선택할 수 있도록 구성 절단 라인의 다양한 옵션을 제공합니다,그 다음 우리는 절단 속도를 계산, 절단 정확성 및 자동화. 각 절단 라인은 사용자 정의, 따라서 고객에게 가장 적합합니다.
.
구성 및 매개 변수:
1) 코일 준비 선, 20T 부하
2) 싱글 맨드럴 롤러 (508mm 맨드럴, 7.5KW 프레스 롤러)
3) 코일 헤드 직렬 및 껍질 장치
4) 더블 핑치 롤 & 5 롤러 레벨러와 코일 헤드 시어 (30KW AC)
5) 구덩이 축전기 1 (길이 3m, 깊이 3m, 너비 1.6m)
6) 슬리터 전에 사이드 가이드 (300-1300mm 조절 범위)

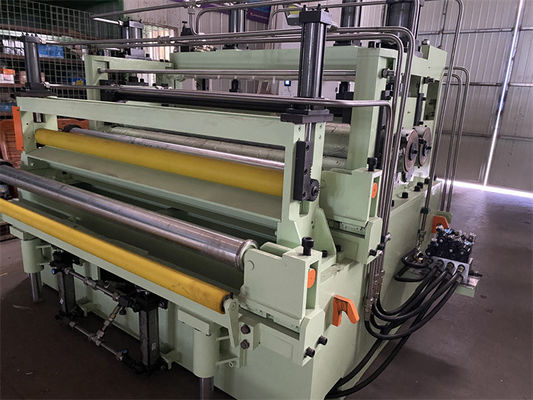

7) 슬리터 (두 개의 머리 빠른 교환은 선택적입니다), 220mm 아버, 110KW DC
8) 엣지 스크랩 릴러 (전달 테이블 아래에 위치) 4KW 가변 주파수
9) 구덩이 축전기 2 (길이 3m, 깊이 4m, 너비 1.6m)
10) 전 분리기 및 텐셔너, 디플렉터 롤러
11) 분기 압력 받침대 508mm 매듭없는 스탠들
12) 코일 배열차, 20T 부하
13) 수압 시스템, 공기 시스템 7.5KW 펌프
14) 전기 제어 시스템
레이아웃 프로세스:
코일 준비 샐러, 코일 로딩 차, 압력 롤러와 함께 단일 망드롤 롤러, 코일 헤드 펠러, 핑치 피더 & 5 롤러 사전 레벨러, 시어, 핏 루프 1, 사이드 가이드, 슬리터, 스크랩 와이더,피트 루프 2, 텐셔너와 사전 분리기, 셰어 포스트 및 디플렉터 롤러, 오버 램 분리기와 함께 리콜러, 코일 배열 차, (트린스타일)
매개 변수
| 절단선 0.2-3 X 1250 120mpm | 매개 변수 |
| 장착된 스틸 코일 | ID508mm, 610mm, OD1800mm, 코일 무게 20T |
| 제조된 베이비 코일 | ID508mm, OD1800mm, 코일 무게 20T 최대 |
| 모 코일 너비 | 300~1250mm |
| 베이비 코일 너비 | 50mm -1250mm |
| 절단 수 | 1mm x 30 슬리트; 3mm x 12 슬리트 |
| 주요 모터 | 슬리터 110KW + 리콜러 132KW |
| 썰매 칼 | ID220 x OD330 x 15mm SKD11 HRC58-61 |
| 리코일러 멘드럴 | 508mm 대장 |
| 선택 사항 | 빠른 교환 슬리터, 터니클을 풀기 |
| 절단 속도 | 0-120mpm 조절 |
| 구성 | 시멘스 PLC, 파커 드라이브, 비토리 밸브 |
| 절단 정밀도 | 슬리트 너비 ±0.10mm; 캄버 ±0.1mm/m; 두께의 5%를 부어; 후퇴 덩어리 <0.5mm |
구성:
| 부분 | 재료, 가공, 브랜드 |
| 셰프트, 축, 롤러 | 40Cr,HB250-275, 표면 HRC55-58 |
| 스리터 선반 | 42CrMo 도매, HB280-300, 표면 MF HRC50-55, 단단한 크롬 코팅, 표면 닦기 |
| 프레임, 베이스 | Q235-A, Q345강판 용접, 고열 처리 |
| 기어박스 바디 | Q345 판 용접, 열처리, 모래 분쇄, 프라이머 페인트 |
| 변속기: | 40Cr 도장철, HB240-255, 치아 표면 강화, 치아 닦기 |
| 릴러 릴러 세그먼트: | 45# 주사철, 탄화, 단단한 크롬 코팅 및 닦기 |
| 수압 펌프 | 유켄 피스션 변수 펌프 |
| PLC | 시멘스 S200 |
| 류류 | HRB, ZWZ, SKF |
| 펌프 부품 | 에어타크, SMC |
