주문 제작된 틈새선 기계 고속도 시트 금속 코일 틈새선

맞춤화된 고속도 시트 금속 코일 틈새선

고속도 틈새선은 하중, 스레딩과 언로딩 about10minutes의 효율적 한가한 시간 외에, 라인 속도 120m/min, 150m/min, 200m/min에 달하는 최대를 의미하고 예를 들면 150m/min에 0.3 밀리미터 Ｘ 1250 밀리미터 15T 강철 코일을 길게 벱니다, 그것이 35 분, 전체 45 분, 8 시간 각각 10 코일 150T를 걸립니다.

각각 유닛의 캐릭터들 :

1. 코일 저장 안장 : 안장에 하나 코일을 두시오 그러면 코일 자동차는 코일을 받고, 그것을 들어올리며, 그것이 천장 주행용 기중기 작업 시간을 줄이고, 크레인이 직접적으로 코일 자동차에 코일을 두었으면 손상되는 강철 코일을 회피합니다.
2. 코일 장하 자동차 : 각각 마루식 또는 핏트형, 부하 코일 위에 맨드릴을 풉니다.

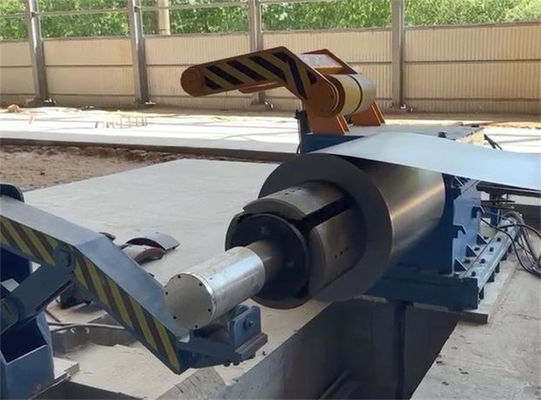

3. 언코일러 : 한 개의 맨드릴 캔틸레버 또는 샤프트는 지원, 508 밀리미터 동안 적절한 수압 확관 맨드릴로 끝나고, 추가적 부분 또는 고무 슬리브를 언코일러 큰 ID 코일에 설치할 수 있습니다. 맨드릴 위의 로드는 다른 차원 코일에 따라 변화합니다.
4. 코일 헤드 압연 롤러, 경찰관 셔블링 플레이트 : 코일 머리를 열고 위기 공급 장치 안으로 보내기 위해 서로 협력하세요.
5. 위기 공급 장치와 프리레벨러 : 끊임없이 축적자 안으로 박판 금속을 보내는 슬리터와 동시적인 자동 모드로, 슬리터에 대한 단계 전송 코일 헤드 포워드에 실을 뀀에 있어.
6. 1# 제1 누산기는 땅에서 루프를 이룹니다 : 시트가 자동 모드로, 스레딩 단계에 지나가게 하기 위한 교량으로서의 수력 플랩핑 플레이트는 루핑을 제어하기 위한 구덩이 우물 위의 전기 센서로, 공급과 슬리팅 속도를 동기화시키기 위해 강 여행을 구멍에 축적합니다.
7. 압연 롤러와 측면 가이드 : 수평적으로 그리고 수직적으로 슬리팅 머신의 센터에 강철 줄을 안내합니다.

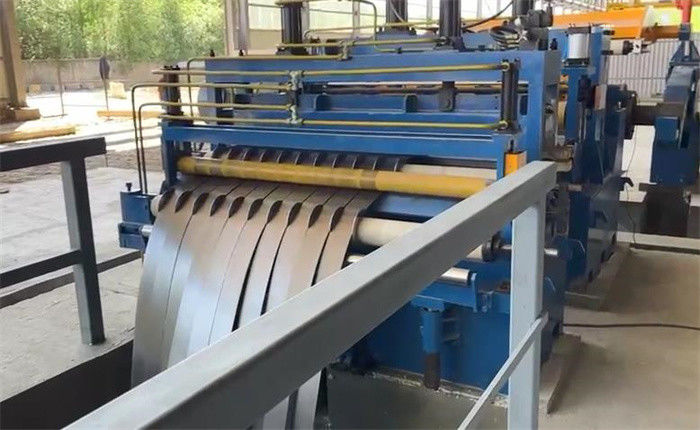

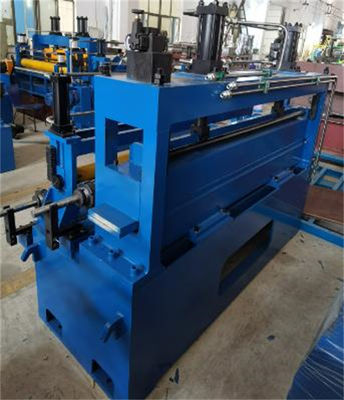

8. 메인 머신, 슬리터 : 한 쌍의 평형 축을 포함하시오 그러면 움직일 수 있는 슬리터 입지, 고정된 슬리터 입지는 DC / AC 운전자에 의해 제어된 아래 메커니즘, 운전과 전송을 비틉니다, 운영자가 완성 스트립 사이즈에 따라 이원적 샤프트 위에 칼과 스페이서를 설치합니다.
9. 에지 스크랩 실패 : 에지 스크랩을 마무리지으시오 그러면 권취 장력은 주파수 변환기에 의해 제어됩니다.
10.  2# 축적자 루프 피트 : 1# 축적자와 동일 구조는 슬리팅의 개런티 동기 속도에, 움푹 들어가고 되돌아오으면서, 세로 전단 띠철 결코가 루프를 안에 뒤얽히게 합니다.
11. 긴장과 속도 측정부 : 수력 울 펠트 타입 또는 롤러형은 되돌아오기 전에 리코일링, 인코딩하는 조치 라인 속도의 조항을 팽팽하게 합니다.
12. 전향 롤러와 프리 분리대 : 리코일링 전에, 맨드릴 어린아이를 되돌아오기 위한 명령과 가이드 스트립 방향에서 분리된 강철 줄.
13. 오버르암 그리고 리코일러를 분리하는 것 : 확실한 좋은 리코일링, 코일링 위기 ≤0.5mm을 만들기 위해, 각각 이음새가 없는 개방 부분 맨드릴이 차이 ±0.10mm을 면취가공합니다, 어깨 너머로 던지는 분리대는 더 크게 되어 수력으로 리코일링 코일로 상승하고 있습니다.
14. 전기 제어 시스템 : 고속도에서 일하는 틈새선을 제어하기 위한 지멘스 PLC.
15. 수력 스테이션과 파이프라인 : 지멘스 AC 펌프 모터, 유켄 변하기 쉬운 피스톤펌프와 이음새가 없는 오일 파이프.

매개 변수 :

진열되세요 :
