고속도 정확성 철강 틈새선 씬 게이지 시트 슬리팅 머신

씬 게이지 시트를 위한 고속도 정확성 철강 틈새선

기계를 길게 베는 박판은 120m/min, 150m/min, 200m/min을 길게 베는 고속도를 필요로 합니다, 이렇게 하여 30분에 대해 하나 코일, 플러스를 길게 벨 수 있습니다

효과적인 메카니즘은 한가한 시간 단축되도록 준비됩니다, 로딩, 스레딩과 언로딩의 시간이 10 분 이내에 완성될 수 있습니다, 각각 8 시간이 10개 코일 (10coils x 15T = 150T)를 길게 벨 수 있습니다.

캐릭터들 :

1. 코일 저장 안장 : 안장, 코일 자동차 (손수레)에 준비된 놓여진 코일은 코일을 받고 그것을 들어올릴 수 있으며, 그것이 천장 주행용 기중기 작업 시간을 줄이고, 크레인이 직접적으로 코일 자동차에 코일을 두었으면 손상되는 강철 코일을 회피합니다.
2. 코일 장하 자동차 : 각각 마루식 코일 자동차 또는 핏트형이 효율적 코일 장하를 보증하고 위에 맨드릴을 풉니다.

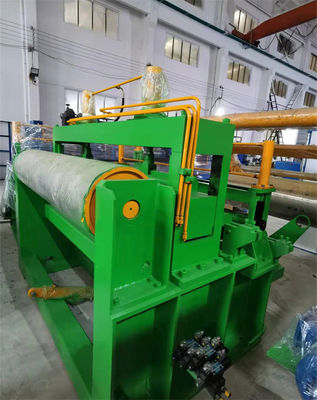

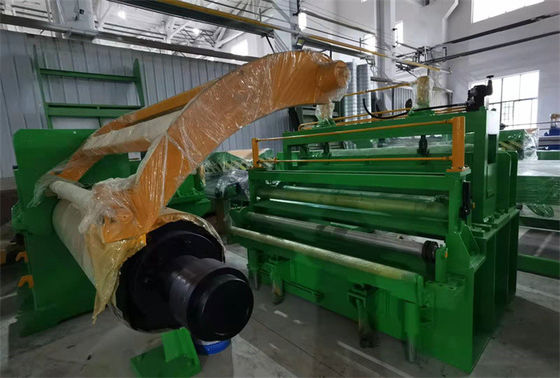

3. 한 개의 원통식 권려기 : 508 밀리미터 동안 수력 팽창 맨드릴 예배식,와 추가적 부분 또는 고무 슬리브를 언코일러 큰 ID 코일에 설치할 수 있습니다. 맨드릴 위의 로드는 다른 차원 금속 코일에 따라 변화합니다.
4. 코일 헤드 견인 프레스 암, 경찰관 셔블링 플레이트 : 코일 머리를 열고 위기 공급 장치 안으로 보내기 위해 서로 협력하세요.
5. 위기 공급 장치와 프리레벨링 장비 : 빠져 나아감에 있어 끊임없이 축적자 루프 안으로 스트립을 보내는 슬리터와 동시적인 자동 모드로, 코일 헤드에게 슬리터에 대한 포워드를 보내세요.

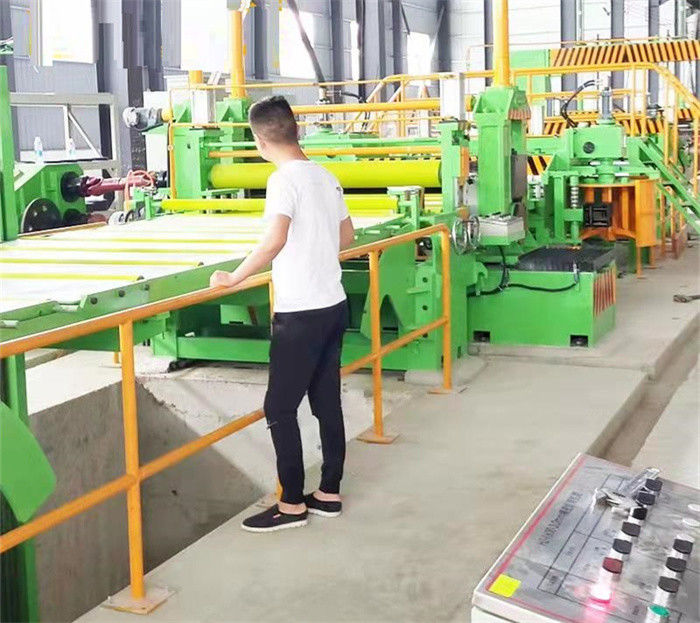

6. 1# 제1 누산기는 땅에서 루프를 이룹니다 : 자동 모드로, 스레딩 단계 동안 박판 패스 오버를 허용하기 위한 교량으로서의 수력 플랩핑 플레이트는 피드백하기 위한 구덩이 우물 위의 광전관으로, 위기 공급과 슬리팅 속도를 동기화시키기 위해 강 여행을 루프 피트에 축적합니다.
7. 압연 롤러와 측면 가이드 : 수평적으로 그리고 수직적으로 슬리팅 머신의 센터에 강철 줄을 안내합니다. 스트립폭을 단단하게 하기 위해 손으로 측면 가이드를 조정하세요.

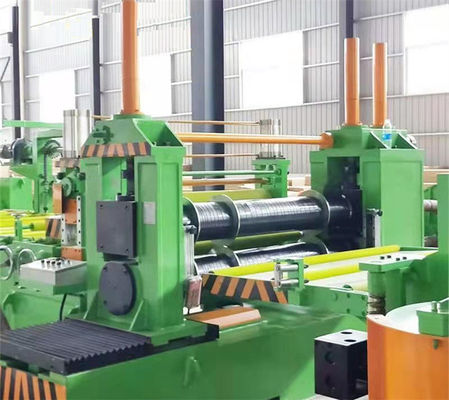

8. 메인 머신, 슬리팅 머신 : 한 쌍의 평행한 나이프 샤프트를 포함하시오 그러면 움직일 수 있는 슬리터 입지, 고정된 슬리터 입지는 DC / AC 운전자에 의해 제어된 아래 메커니즘, 운전과 전송을 비틉니다.
9. 에지 스크랩 코일러 : 에지 스크랩을 마무리지으시오 그러면 권취 장력은 마찰륜을 통하여 원형 모터에 의해 제공됩니다.
10.  2# 축적자 루프 피트 : 1# 축적자와 동일 구조는 슬리팅의 개런티 동기 속도에, 움푹 들어가고 되돌아오으면서, 세로 전단 띠철 결코가 루프를 안에 뒤얽히게 합니다.
11. 긴장과 속도 측정부 : 수력 울 펠트 타입 또는 롤러형은 되돌아오기 전에 리코일링, 인코딩하는 조치 라인 속도의 조항을 팽팽하게 합니다.
12. 전향 롤러와 프리 분리대 : 리코일링 전에, 맨드릴 어린아이를 되돌아오기 위한 명령과 가이드 스트립 방향에서 분리된 강철 줄.
13. 오버르암 그리고 리코일러를 분리하는 것 : 확실한 좋은 리코일링, 코일링 위기 ≤0.5mm을 만들기 위해, 각각 이음새가 없는 개방 부분 맨드릴이 차이 ±0.10mm을 면취가공합니다.
14. 전기 제어 시스템 : 지멘스 PLC가 고속도 200m/min.u에서 일하는 틈새선을 제어합니다

매개 변수 :

진열되세요 :
