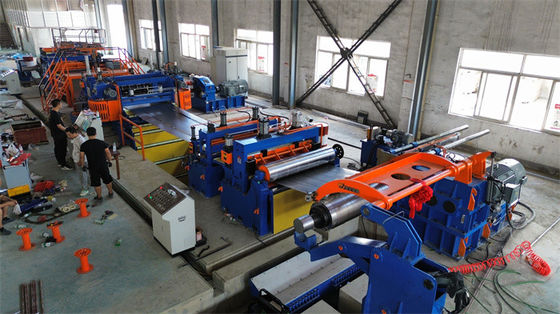

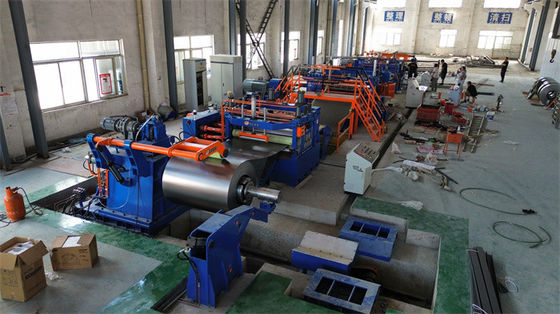

150mpm 자동 코일 판금 슬리팅 라인 종방향 절단기 0.3-3 X 1600

고정밀 스테인리스 스틸 시트 슬리팅 머신은 강력한 구조와 매우 정밀한 제조를 갖추고 있으며, 슬리팅 라인은 매우 부드럽게 작동합니다.

일반 탄소강 항복 강도 ≤270Mpa 인장 강도 ≤465Mpa에서 우수한 구조용 강철 항복 강도 최대 350Mpa, 인장 강도 600Mpa까지 적합합니다.

.

열연, 냉연, 아연 도금, 사전 도장 등 다양한 강종의 강철 코일을 라인에서 슬리팅할 수 있습니다.

구성 및 특징

1. 매우 강력한 언코일러 및 코일 개방 프레스 롤러 및 필러 셔블 플레이트로, 강철 스트립이 인출될 때 강철 코일을 안정적으로 유지하고 스트립 헤드를 핀치 공급 장치로 보냅니다.

2. 슬리터: 슬리터 스탠드, 샤프트, 칼은 크고 강력합니다.

3. 모든 전송 롤러는 PU 고무 코팅 처리되었습니다.

4. 축적 피트 루프는 강철 스트립 축적을 보장하기 위해 더 길고 충분히 깊습니다.

5. 텐션 공급 장치는 재권선을 위해 조절 가능한 안정적인 텐션을 제공하기 위해 판형 양모 펠트를 자체적으로 사용합니다.

6. 리코일러는 상단에서 스트립을 누르는 오버암 분리기를 포털 프레임 유형으로 갖추고 있습니다.

7. 슬리팅 속도는 최대 150m/min입니다.

8. 슬리팅 칼은 SKD11, H13K 등 재질로 제작됩니다.

9. 유압 실린더, 밸브 등 유압 시스템은 견고하고 내구성이 뛰어납니다.

슬리팅 정밀도:

• 슬릿 폭 허용 오차: ≦0.10mm; 슬릿 폭 ＜300mm, 두께 ＜1.2mm, 슬릿 폭 허용 오차 ≦0.05mm;
• 슬릿 캠버: ≦0.5mm/M (300mm보다 넓은 스트립의 경우), ≦1.0mm/M (스트립의 경우)<300mm. 모 코일 가장자리에서 100mm 이내의 가장자리 스트립은 제한 대상이 아닙니다.
• 버: ≦0.05mm, 즉, 날카로운 칼과 적절한 칼 간격 조건에서 안정적인 속도로 1mm 이상 두께의 스트립 슬리팅의 5%를 초과하지 않음.
• 리코일 스태거링 ≦±0.5mm (안정적인 속도에서, 속도 변화가 빠르지 않음)
• 리코일 터리폼: ≦±2.0mm (최대 코일 직경에서)

레이아웃 프로세스:

코일 준비 새들, 코일 로딩 카, 프레스 롤러가 있는 단일 맨드릴 언코일러, 코일 헤드 필러, 핀치 피더 & 5 롤러 사전 레벨러, 전단기, 피트 루프 1, 측면 가이드, 슬리터, 스크랩 와인더, 피트 루프 2, 텐셔너 및 사전 분리기, 포스트 전단기 및 디플렉터 롤러, 오버암 분리기가 있는 리코일러, 코일 배출 카, (턴스타일)

매개변수:
