정확성 강철 틈새선은 언코일러 기계, 슬리터 기계, 텐셔너와 리코일러 기계, 기타 등등을 포함합니다..

• 언코일러 기계 : 강철 코일 하중을 지니고 슬리팅을 위한 강철 줄을 푸세요.
• 슬리터 기계 : 경도로 강철 줄을 길게 베기 위한 입을 수 있는 원형 나이프, 모터와 기어박스의 두배 축은 일반 관절에 의해 2개 축을 운전하고 아래로 누르고 상부의 축이 모터와 웜 기어 & 로드에 의해 조정됩니다. 슬리터의 정확성은 매우 중요합니다, 2개 축이 평행한, 나이프여야 하고 스페이서가 좋은 정확성이어야 합니다

슬리터 도구는 슬리터를 떠나 스트레이트리 세로 전단 띠철을 안내하기 위해 칼과 쿠션 사이에 원형 나이프, 강철 스페이서를 포함합니다.

원형 나이프 재료는 길게 째지기 위해 금속 스트립의 재료에 다릅니다, 강철 스페이서가 다른 두께에서 CK45로 만들어집니다, 쿠션이 곧은 목재 바 또는 고무밴드일 수 있습니다. 고 정밀도 슬리팅에게 다음을 줍니다  캠버 +/-0.10mm/m, 가장자리 버르 :  ≤0.3mm, 곧음 : ≤0.8mm/m, 슬릿폭 ±0.1mm.

• 리코일러 기계 : 리코일러 맨드릴에 세로 전단 띠철을 다시 감으시오 그러면 그것은 기자 분리대, 팽창 맨드릴, 구동 모터와 변속기, 지지암, 추진기를 포함합니다.

박판 와인딩을 위해, 반동 맨드릴은 레이어 안에서 강철 줄을 보호하기 위해, 이음새가 없습니다.

다시 감은 강철 줄은 레이어와 모서리, 0.5 밀리미터 이내에 망원경에 깔끔합니다

박판 슬리팅 머신은 120m/min, 150m/min, 200m/min을 길게 베는고 정밀도 고속도입니다, 각각 30분이 하나 코일, 플러스를 길게 벨 수 있습니다

효과적인 메카니즘은 유휴 시간 단축되도록 준비됩니다, 로딩, 취급과 언로딩의 시간이 10 분에 대한 것입니다, 각각 8 시간이 10개 코일 (10coils x 15T = 150T), 매일 2 교대 300T를 길게 벨 수 있습니다.

캐릭터들 :

1. 코일 저장 안장 : 안장, 코일 자동차 (손수레)에 준비된 놓여진 코일은 코일을 받고 그것을 들어올릴 수 있으며, 그것이 천장 주행용 기중기 작업 시간을 줄이고, 크레인이 직접적으로 코일 자동차에 코일을 두었으면 손상되는 강철 코일을 회피합니다.
2. 코일 장하 자동차 : 각각 마루식 코일 자동차 또는 핏트형이 효율적 코일 장하를 보증하고 위에 맨드릴을 풉니다.
3. 한 개의 원통식 권려기 : 508 밀리미터 동안 수력 팽창 맨드릴 예배식,와 추가적 부분 또는 고무 슬리브를 언코일러 큰 ID 코일에 설치할 수 있습니다. 맨드릴 위의 로드는 다른 차원 금속 코일에 따라 변화합니다.
4. 코일 헤드 견인 프레스 암, 경찰관 셔블링 플레이트 : 코일 머리를 열고 위기 공급 장치 안으로 보내기 위해 서로 협력하세요.
5. 위기 공급 장치와 프리레벨링 장비 : 빠져 나아감에 있어 끊임없이 축적자 루프 안으로 스트립을 보내는 슬리터와 동시적인 자동 모드로, 코일 헤드에게 슬리터에 대한 포워드를 보내세요.
6. 1# 제1 누산기는 땅에서 루프를 이룹니다 : 자동 모드로, 스레딩 단계 동안 박판 패스 오버를 허용하기 위한 교량으로서의 수력 플랩핑 플레이트는 피드백하기 위한 구덩이 우물 위의 광전관으로, 위기 공급과 슬리팅 속도를 동기화시키기 위해 강 여행을 루프 피트에 축적합니다.
7. 압연 롤러와 측면 가이드 : 수평적으로 그리고 수직적으로 슬리팅 머신의 센터에 강철 줄을 안내합니다. 스트립폭을 단단하게 하기 위해 손으로 측면 가이드를 조정하세요.

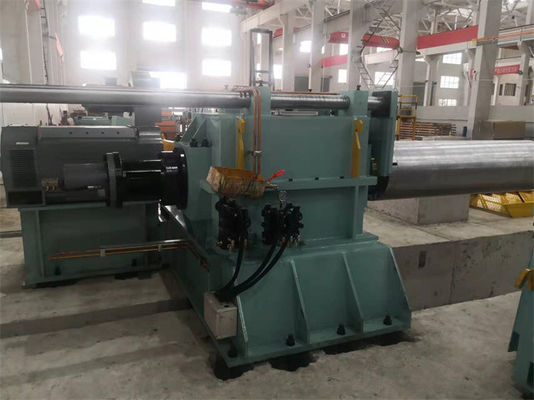

8. 메인 머신, 슬리팅 머신 : 한 쌍의 평행한 나이프 샤프트를 포함하시오 그러면 움직일 수 있는 슬리터 입지, 고정된 슬리터 입지는 DC / AC 운전자에 의해 제어된 아래 메커니즘, 운전과 전송을 비틉니다.
9. 에지 스크랩 코일러 : 에지 스크랩을 마무리지으시오 그러면 권취 장력은 마찰륜을 통하여 원형 모터에 의해 제공됩니다.
10.  2# 축적자 루프 피트 : 1# 축적자와 동일 구조는 슬리팅의 개런티 동기 속도에, 움푹 들어가고 되돌아오으면서, 세로 전단 띠철 결코가 루프를 안에 뒤얽히게 합니다.
11. 긴장과 속도 측정부 : 수력 울 펠트 타입 또는 롤러형은 되돌아오기 전에 리코일링, 인코딩하는 조치 라인 속도의 조항을 팽팽하게 합니다.
12. 전향 롤러와 프리 분리대 : 리코일링 전에, 맨드릴 어린아이를 되돌아오기 위한 명령과 가이드 스트립 방향에서 분리된 강철 줄.

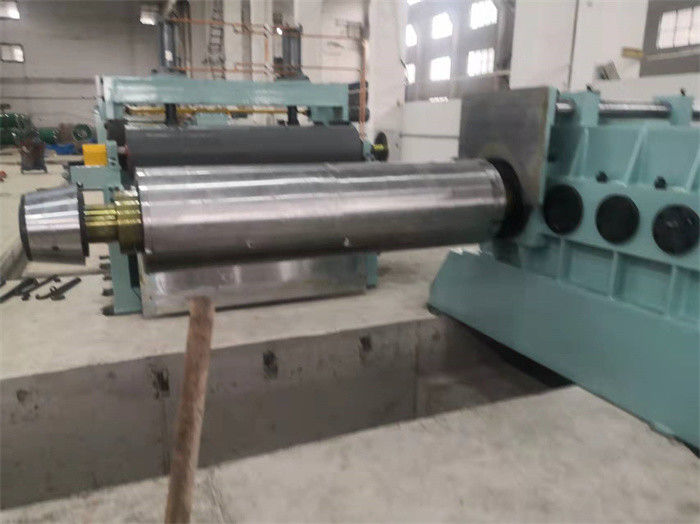

13. 오버르암 그리고 리코일러를 분리하는 것 : 확실한 좋은 리코일링, 코일링 위기 ≤0.5mm을 만들기 위해, 각각 이음새가 없는 개방 부분 맨드릴이 차이 ±0.10mm을 면취가공합니다.
14. 전기 제어 시스템 : 지멘스 PLC가 고속도 200m/min.u에서 일하는 틈새선을 제어합니다
